本文记录了在Unreal Engine 5中配置Steam在线子系统的具体步骤，包括启用插件、修改项目依赖项以及编辑配置文件，以实现多人游戏功能。

此博客为学习油管DruidMech大佬的广域网多人射击游戏的笔记 附上项目GitHub源码地址https://github.com/DruidMech/MultiplayerCourseMenuSystem

新建项目

首先使用引擎（5.0及以上）创建一个基于第三人称模板的.cpp项目，我这里将其命名为MenuSystem.

Subsystem插件配置

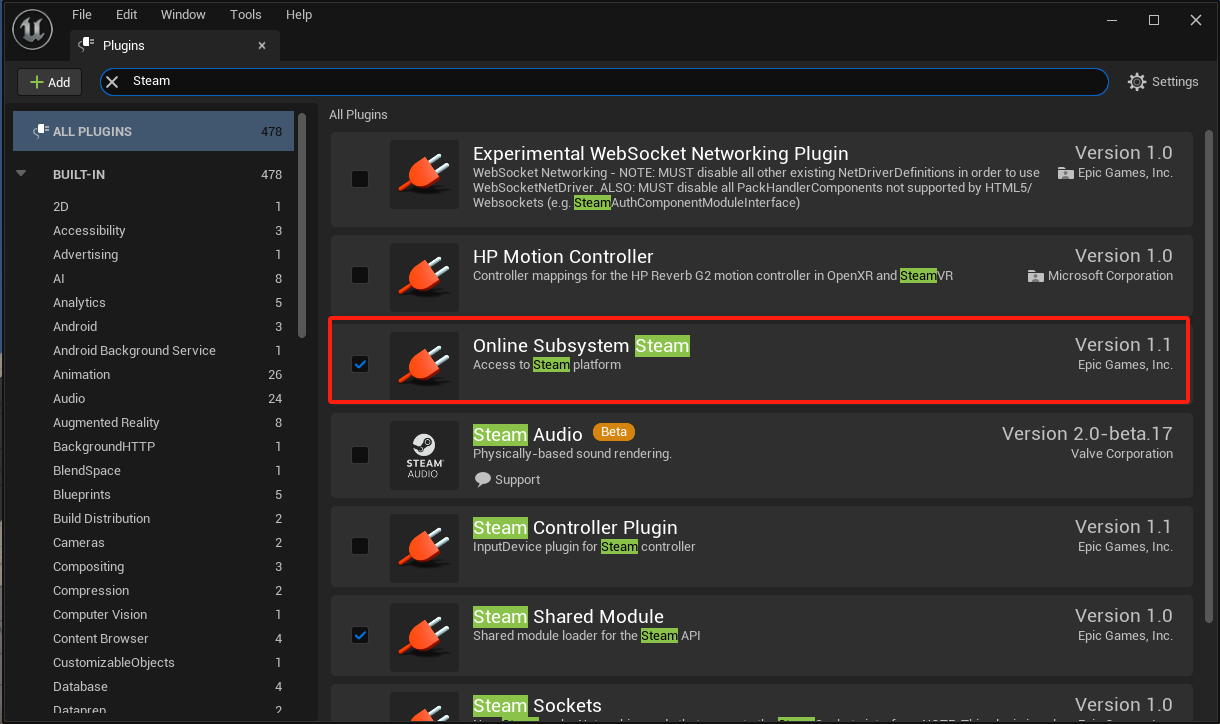

一、在编辑器-插件中打开Oline Subsystem Steam插件，然后重启项目。

image-20250419144230516
image-20250419144230516

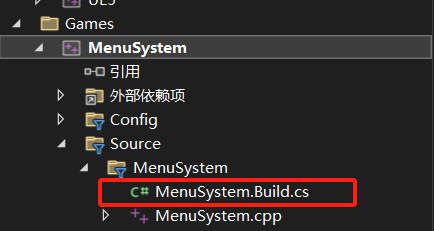

二、在项目的Build.cs下找到一个PublicDependencyModuleNames,把插件的配置项OnlineSubsystemSteam、OnlineSubsystem添加到其中然后编译

1

PublicDependencyModuleNames.AddRange(new string[] { "Core", "CoreUObject", "Engine", "InputCore", "HeadMountedDisplay", "EnhancedInput" ,"OnlineSubsystemSteam","OnlineSubsystem"});

image-20250419145217432
image-20250419145217432

三、在项目/config/DefaultEngine.ini中添加下面代码

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15

[/Script/Engine.GameEngine]
	+NetDriverDefinitions=(DefName="GameNetDriver",DriverClassName="OnlineSubsystemSteam.SteamNetDriver",DriverClassNameFallback="OnlineSubsystemUtils.IpNetDriver")

	[OnlineSubsystem]
	DefaultPlatformService=Steam

	[OnlineSubsystemSteam]
	bEnabled=true
	SteamDevAppId=480

	; If using Sessions
	; bInitServerOnClient=true

	[/Script/OnlineSubsystemSteam.SteamNetDriver]
	NetConnectionClassName="OnlineSubsystemSteam.SteamNetConnection"

注意：

四、删除缓存文件saved、Intermediate、Binaries后然右键.object文件重新构建生成项目（GenerateProject）,完成配置。

访问在线子系统

在Character类中添加引用

一、修改头文件Character.h为其添加管理在线游戏会话的智能指针声明，在类底部写一个新的public关键字用于区分系统源码与我们书写的代码

添加如下代码：

1
2

public:
    TSharedPtr<class IOnlineSession, ESPMode::ThreadSafe> OnlineSessionInterface;

修改解释：

TSharedPtr:Unreal Engine 的智能指针，类似标准库的 std::shared_ptr，但针对 UE 的内存管理优化。

<class IOnlineSession, ESPMode::ThreadSafe>:

  • IOnlineSession: 指向的接口类型（UE 在线会话系统的核心接口）。
  • ESPMode::ThreadSafe: 指定指针的线程安全模式（此处为线程安全版本）。

二、修改Character.cpp文件的头文件引用和构造函数

添加头文件：

1
2

#include "OnlineSubsystem.h"
#include "Interfaces/OnlineSessionInterface.h"

找到析构函数在最后面添加：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18

//获取在线子系统实例
IOnlineSubsystem* OnlineSubsystem = IOnlineSubsystem::Get();
if (OnlineSubsystem)
{
    //获取会话接口
    OnlineSessionInterface = OnlineSubsystem->GetSessionInterface();

    if (GEngine)
    {
        //输出的到日志
        GEngine->AddOnScreenDebugMessage(
            -1,   // Key（-1 表示自动生成唯一标识）
            15.f,
            FColor::Blue,
            FString::Printf(TEXT("Found subsystem %s"), *OnlineSubsystem->GetSubsystemName().ToString())
        );
    }
}

CTRL+Shift+B快捷键编译内容检查是否有错误

注意⚠️ 如果编译时出现无法热重载文件的报错，解决方法：

关闭虚幻编辑器，在文件目录下删除缓存文件saved、Intermediate、Binaries后然右键.object文件重新构建生成项目（GenerateProject）,打开项目重新编译一般就解决了。

打包项目测试

注意⚠️ 在测试之前首先需要打开steam，挂在后台就可以。

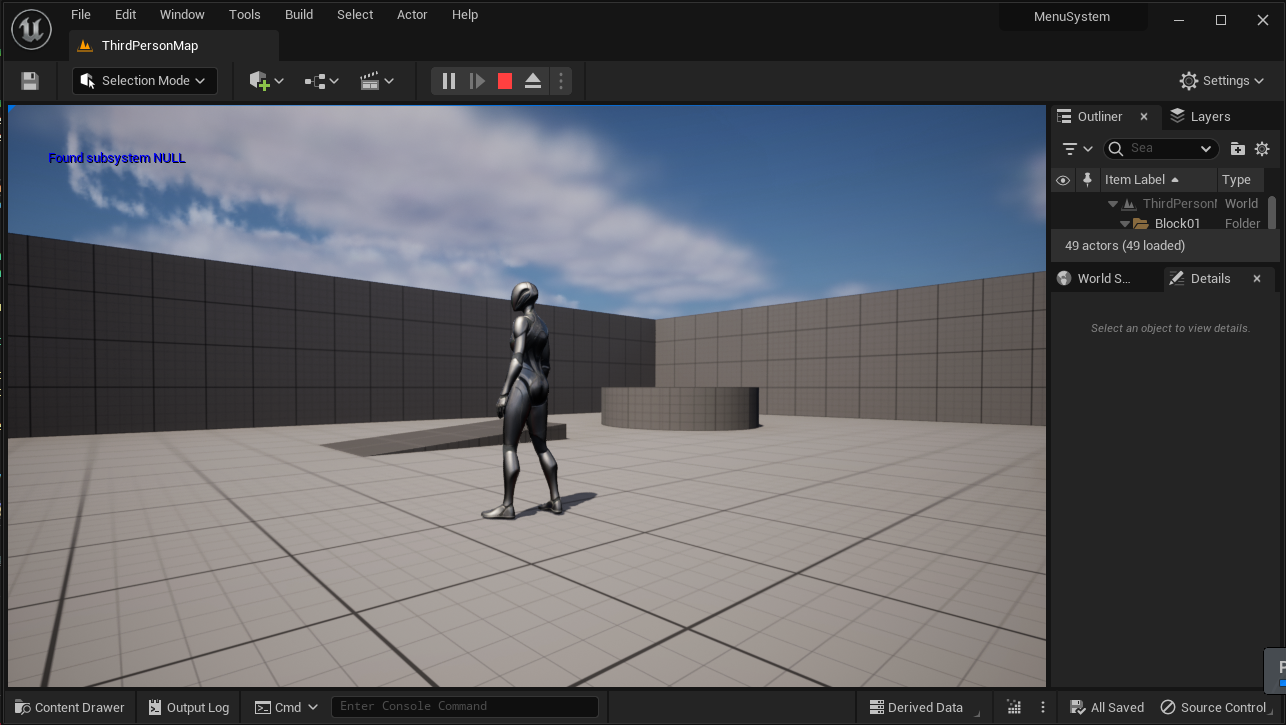

上面修改的代码编译完成后在之间虚幻编辑器中运行是无法获取子系统的实例的。

image-20250419163923540
image-20250419163923540

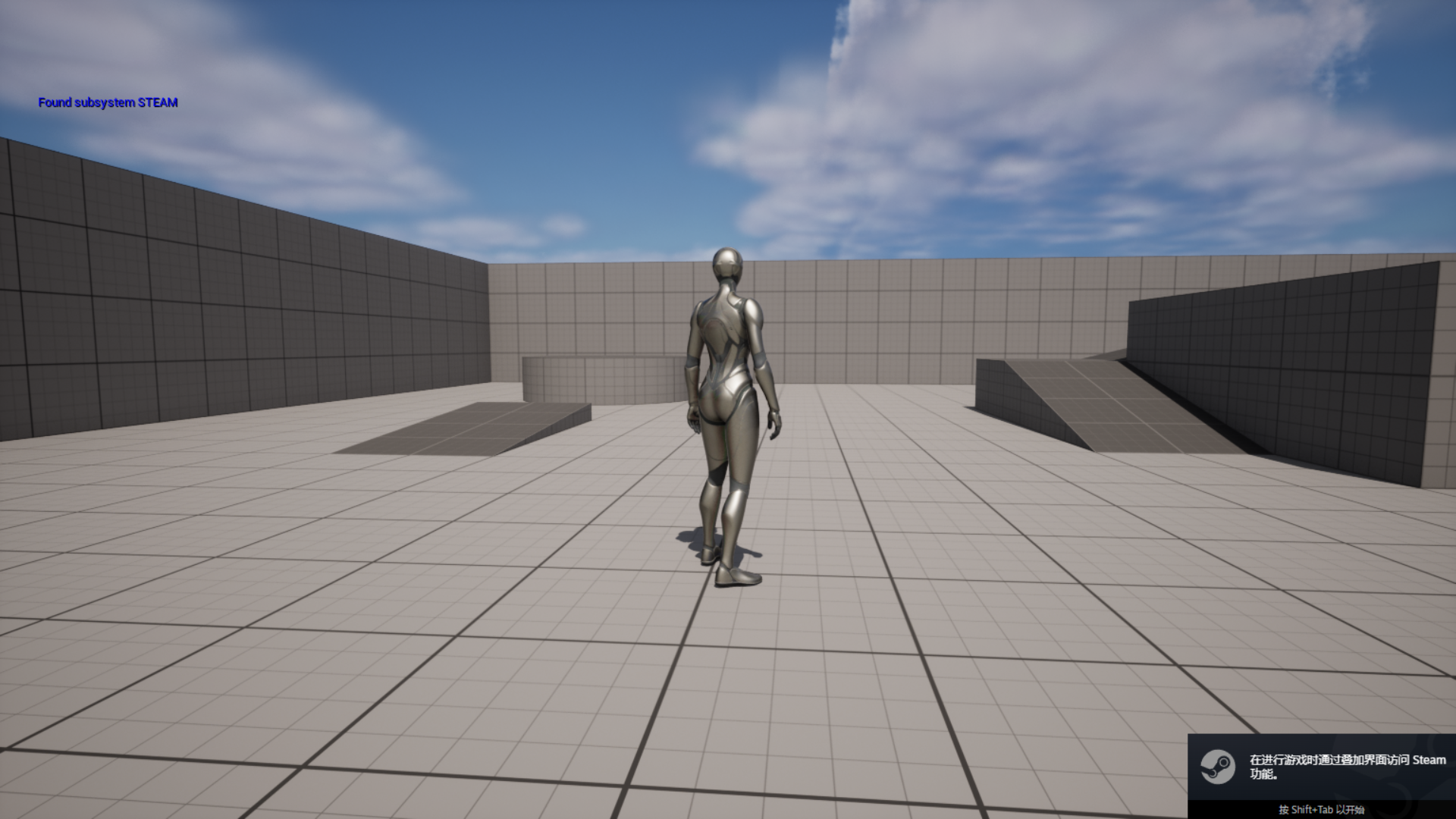

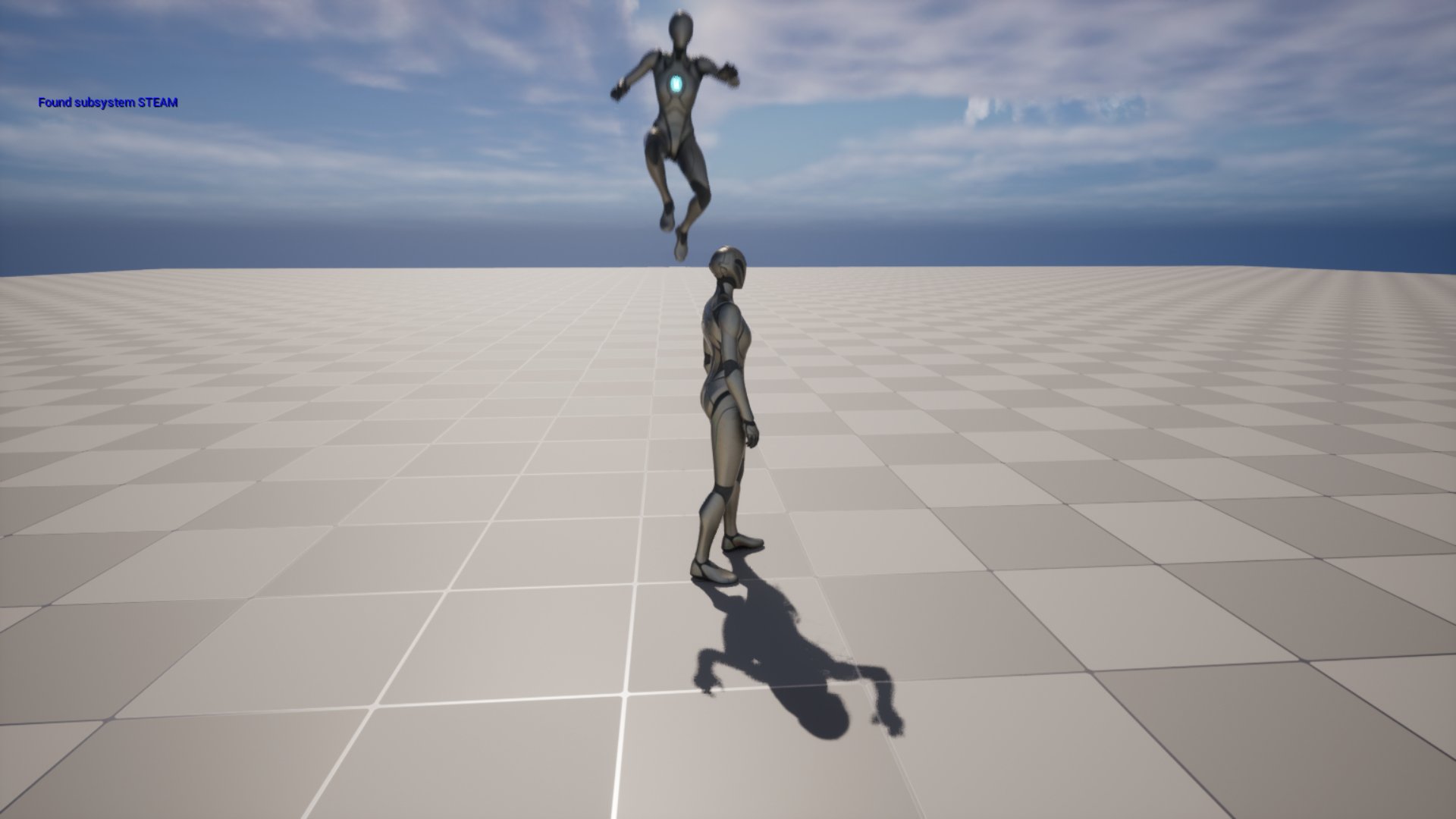

将项目打包到项目/Build/目录下,再运行可发现，右下角弹出了Steam服务调用的提示，而游戏窗口中的Logger也显示在线子系统返回的服务名称为Steam，证明访问子系统成功。

image-20250419172411913
image-20250419172411913

创建与加入会话实现

创建等待关卡

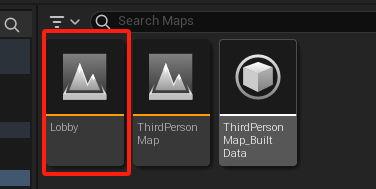

新建一个地图保存在ThirdPerson/Maps目录下，命名为Lobby.

image-20250420102143176
image-20250420102143176

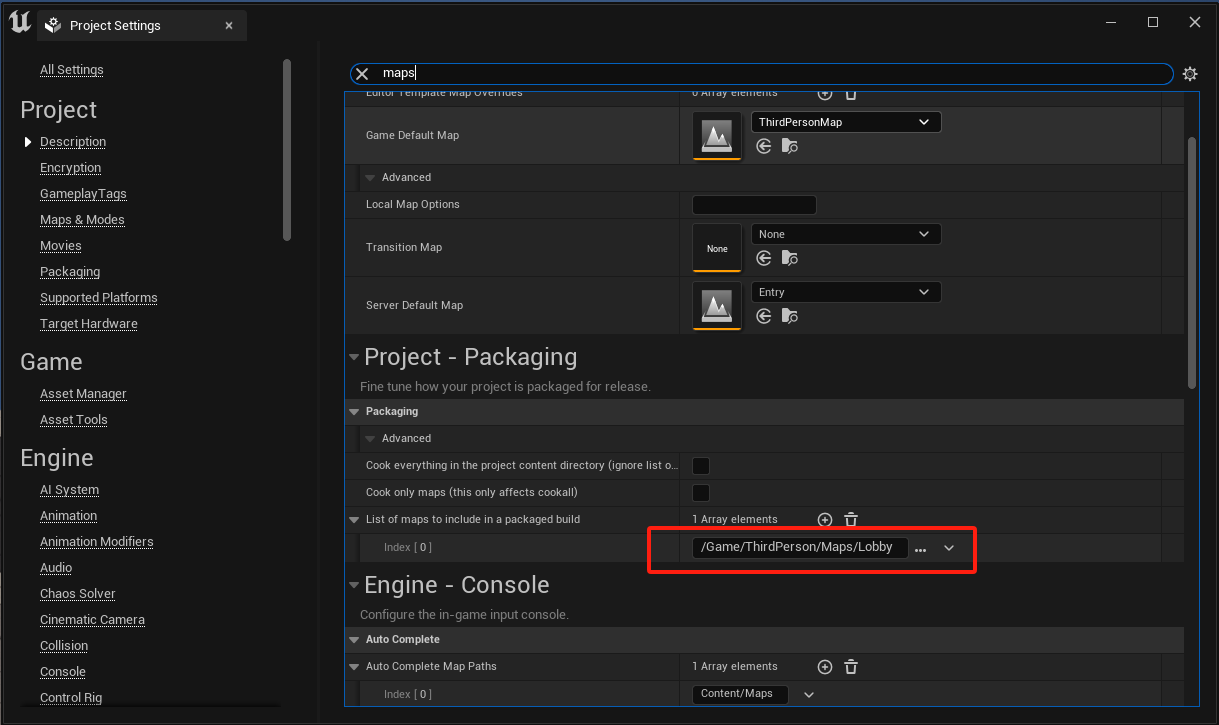

在项目打包设置中将该地图添加到PackageMapsList

image-20250420102214960
image-20250420102214960

对Character.h进行修改

在导包处添加

1

#include "Interfaces/OnlineSessionInterface.h"

删除之前自己在public处写的：

1

TSharedPtr<class IOnlineSession, ESPMode::ThreadSafe> OnlineSessionInterface;

修改为：

1

IOnlineSessionPtr OnlineSessionInterface;

在下面添加暴露给蓝图的函数以及用于同步事件的委托：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21

protected:
	//暴露给蓝图的创建会话
	UFUNCTION(BlueprintCallable)
	void CreateGameSession();
	//暴露给蓝图的加入会话
	UFUNCTION(BlueprintCallable)
	void JoinGameSession();

	// 会话创建完成回调
	void OnCreateSessionComplete(FName SessionName, bool bWasSuccessful);
	// 会话搜索完成回调
	void OnFindSessionsComplete(bool bWasSuccessful);
	//加入会话完成回调
	void OnJoinSessionComplete(FName SessionName, EOnJoinSessionCompleteResult::Type Result);

private:
	//下面的委托写法为虚幻OnlineSubsystem特有的委托写法，与虚幻原生的委托并不一样
	FOnCreateSessionCompleteDelegate CreateSessionCompleteDelegate;  // 会话创建完成的委托
	FOnFindSessionsCompleteDelegate FindSessionsCompleteDelegate;    // 会话搜索完成的委托
	TSharedPtr<FOnlineSessionSearch> SessionSearch;                  // 会话搜索参数
	FOnJoinSessionCompleteDelegate JoinSessionCompleteDelegate;		// 会话加入完成委托（OnlineSubsystem专用）

对Character.cpp进行修改

首先在cpp文件最上面导包的部分用

1

#include "OnlineSessionSettings.h"

替换原来的

1

#include "Interfaces/OnlineSessionInterface.h"

然后将AMenuSystemCharacter类头的部分修改为:

1
2
3
4
5
6
7

AMenuSystemCharacter::AMenuSystemCharacter():
	CreateSessionCompleteDelegate(FOnCreateSessionCompleteDelegate::CreateUObject(this, &ThisClass::OnCreateSessionComplete)),
    FindSessionsCompleteDelegate(FOnFindSessionsCompleteDelegate::CreateUObject(this, &ThisClass::OnFindSessionsComplete)),
 	JoinSessionCompleteDelegate(FOnJoinSessionCompleteDelegate::CreateUObject(this, &ThisClass::OnJoinSessionComplete))
{
    // 构造函数主体...
}

这是一种虚幻引擎中委托绑定的高级用法

  1. 成员初始化列表绑定：在对象构造阶段直接绑定委托
  2. CreateUObject 方法：虚幻提供的安全绑定工具
  3. ThisClass 用法：避免硬编码类名，增强可维护性

其流程如下图所示：

  graph TD
    A[角色创建] --> B[委托绑定]
    B --> C[会话操作]
    C --> D{角色销毁}
    D -->|自动解绑| E[安全回收内存]

在.cpp文件中实现.h文件中定义过的函数与回调函数：

实现CreateSession功能：

CreateGameSession函数实现：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52

void AMenuSystemCharacter::CreateGameSession()
{
    // 当按下1键时调用此函数（创建游戏会话）

    // 检查在线会话接口是否有效
    if (!OnlineSessionInterface.IsValid())
    {
        // 如果接口无效（可能网络未连接或在线子系统未初始化）
        UE_LOG(LogTemp, Warning, TEXT("OnlineSessionInterface is invalid!"));
        return;
    }

    // 检查是否已存在同名游戏会话
    auto ExistingSession = OnlineSessionInterface->GetNamedSession(NAME_GameSession);
    if (ExistingSession != nullptr)
    {
        // 销毁已有会话（避免冲突）
        OnlineSessionInterface->DestroySession(NAME_GameSession);
        // 注意：实际项目应等待DestroySession完成回调后再创建新会话
        UE_LOG(LogTemp, Log, TEXT("Existing session destroyed"));
    }

    // 绑定会话创建完成委托（已在构造函数初始化）
    OnlineSessionInterface->AddOnCreateSessionCompleteDelegate_Handle(CreateSessionCompleteDelegate);

    // 配置会话参数
    TSharedPtr<FOnlineSessionSettings> SessionSettings = MakeShareable(new FOnlineSessionSettings());
    SessionSettings->bIsLANMatch = false;            // 互联网连接
    SessionSettings->NumPublicConnections = 4;       // 最大4名玩家
    SessionSettings->bAllowJoinInProgress = true;    // 允许中途加入
    SessionSettings->bAllowJoinViaPresence = true;  // 允许通过好友加入
    SessionSettings->bShouldAdvertise = true;       // 公开会话
    SessionSettings->bUsesPresence = true;          // 使用平台在线状态

    // 设置自定义匹配类型（用于筛选特定游戏模式）
    SessionSettings->Set(
        FName("MatchType"),
        FString("FreeForAll"),
        EOnlineDataAdvertisementType::ViaOnlineServiceAndPing
    );

    // 获取本地玩家网络ID并创建会话
    if (const ULocalPlayer* LocalPlayer = GetWorld()->GetFirstLocalPlayerFromController())
    {
        OnlineSessionInterface->CreateSession(
            *LocalPlayer->GetPreferredUniqueNetId(),  // 玩家唯一ID
            NAME_GameSession,                         // 会话名称
            *SessionSettings                         // 会话配置
        );
        UE_LOG(LogTemp, Log, TEXT("Session creation requested"));
    }
}

回调OnCreateSessionComplete函数实现：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32

void AMenuSystemCharacter::OnCreateSessionComplete(FName SessionName, bool bWasSuccessful)
{
    // 会话创建完成回调
    if (bWasSuccessful)
    {
        // 成功时跳转至大厅地图
        if (GEngine)
        {
            GEngine->AddOnScreenDebugMessage(
                -1, 15.f, FColor::Blue,
                FString::Printf(TEXT("Session created: %s"), *SessionName.ToString())
            );
        }

        // 服务器端地图跳转（?listen表示作为监听服务器）
        if (UWorld* World = GetWorld())
        {
            World->ServerTravel("/Game/ThirdPerson/Maps/Lobby?listen");
        }
    }
    else
    {
        // 失败处理
        if (GEngine)
        {
            GEngine->AddOnScreenDebugMessage(
                -1, 15.f, FColor::Red,
                TEXT("Failed to create session!")
            );
        }
    }
}
实现JoinSession功能：

JoinGameSession函数：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35

void AMenuSystemCharacter::JoinGameSession()
{
    // 当玩家请求加入游戏时调用

    if (!OnlineSessionInterface.IsValid())
    {
        UE_LOG(LogTemp, Warning, TEXT("OnlineSessionInterface is invalid!"));
        return;
    }

    // 绑定会话搜索完成委托
    OnlineSessionInterface->AddOnFindSessionsCompleteDelegate_Handle(FindSessionsCompleteDelegate);

    // 配置搜索条件
    SessionSearch = MakeShareable(new FOnlineSessionSearch());
    SessionSearch->MaxSearchResults = 100;          // 最大搜索结果数
    SessionSearch->bIsLanQuery = false;             // 仅搜索互联网会话

    // 设置必须支持Presence（确保找到的是好友/公开会话）
    SessionSearch->QuerySettings.Set(
        SEARCH_PRESENCE,
        true,
        EOnlineComparisonOp::Equals
    );

    // 开始搜索会话
    if (const ULocalPlayer* LocalPlayer = GetWorld()->GetFirstLocalPlayerFromController())
    {
        OnlineSessionInterface->FindSessions(
            *LocalPlayer->GetPreferredUniqueNetId(),
            SessionSearch.ToSharedRef()
        );
        UE_LOG(LogTemp, Log, TEXT("Session search started"));
    }
}

回调函数OnFindSessionsComplet:

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35

void AMenuSystemCharacter::OnFindSessionsComplete(bool bWasSuccessful)
{
    // 会话搜索完成回调

    if (!OnlineSessionInterface.IsValid() || !SessionSearch.IsValid())
    {
        return;
    }

    // 遍历所有搜索结果
    for (const FOnlineSessionSearchResult& Result : SessionSearch->SearchResults)
    {
        // 提取会话信息
        FString MatchType;
        Result.Session.SessionSettings.Get("MatchType", MatchType);

        // 只加入匹配类型的会话
        if (MatchType == "FreeForAll")
        {
            // 绑定加入会话完成委托
            OnlineSessionInterface->AddOnJoinSessionCompleteDelegate_Handle(JoinSessionCompleteDelegate);

            // 发起加入请求
            if (const ULocalPlayer* LocalPlayer = GetWorld()->GetFirstLocalPlayerFromController())
            {
                OnlineSessionInterface->JoinSession(
                    *LocalPlayer->GetPreferredUniqueNetId(),
                    NAME_GameSession,
                    Result
                );
                break; // 只加入第一个匹配的会话
            }
        }
    }
}

回调函数OnJoinSessionComplete

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21

void AMenuSystemCharacter::OnJoinSessionComplete(FName SessionName, EOnJoinSessionCompleteResult::Type Result)
{
    // 加入会话完成回调

    if (Result != EOnJoinSessionCompleteResult::Success)
    {
        UE_LOG(LogTemp, Warning, TEXT("Join session failed with code: %d"), Result);
        return;
    }

    // 获取服务器连接地址
    FString ConnectString;
    if (OnlineSessionInterface->GetResolvedConnectString(NAME_GameSession, ConnectString))
    {
        // 客户端跳转到目标服务器
        if (APlayerController* PlayerController = GetGameInstance()->GetFirstLocalPlayerController())
        {
            PlayerController->ClientTravel(ConnectString, TRAVEL_Absolute);
        }
    }
}

几个函数的调用逻辑：

  flowchart TD
    subgraph 构造函数初始化
        A[AMenuSystemCharacter<br/>构造函数] --> B[绑定CreateSessionCompleteDelegate]
        A --> C[绑定FindSessionsCompleteDelegate]
        A --> D[绑定JoinSessionCompleteDelegate]
    end

    subgraph 会话创建流程
        B --> E[CreateGameSession]
        E -->|调用| F[OnlineSessionInterface->CreateSession]
        F -->|异步完成| G[OnCreateSessionComplete]
        G -->|成功| H["ServerTravel到大厅"]
        G -->|失败| I[显示错误]
    end

    subgraph 会话搜索流程
        C --> J[JoinGameSession]
        J -->|调用| K[OnlineSessionInterface->FindSessions]
        K -->|异步完成| L[OnFindSessionsComplete]
        L -->|筛选匹配| M["MatchType=='FreeForAll'"]
        M -->|符合条件| N[调用JoinSession]
    end

    subgraph 会话加入流程
        N --> O[OnlineSessionInterface->JoinSession]
        O -->|异步完成| P[OnJoinSessionComplete]
        P -->|成功| Q["ClientTravel连接"]
        P -->|失败| R[显示错误]
    end

    style A fill:#f9f,stroke:#333
    style E fill:#6f9,stroke:#333
    style J fill:#6f9,stroke:#333
    style N fill:#6f9,stroke:#333

异步调用流程图：

  sequenceDiagram
    participant Character as AMenuSystemCharacter
    participant Online as 在线子系统
    participant Platform as 平台服务

    Character->>Online: CreateSession/FindSessions/JoinSession
    Online->>Platform: 调用平台API
    Platform-->>Online: 返回结果
    Online->>Character: 触发对应Delegate

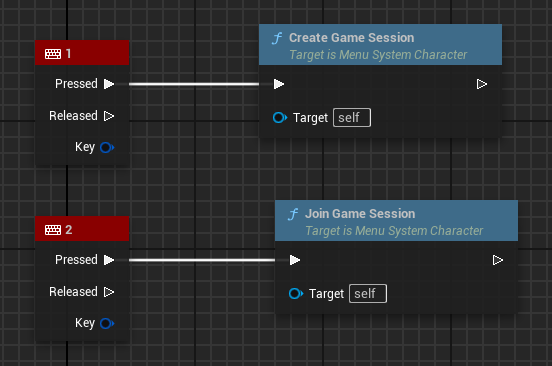

在角色蓝图中调用.cpp文件中写好的函数：

image-20250419231115199
image-20250419231115199

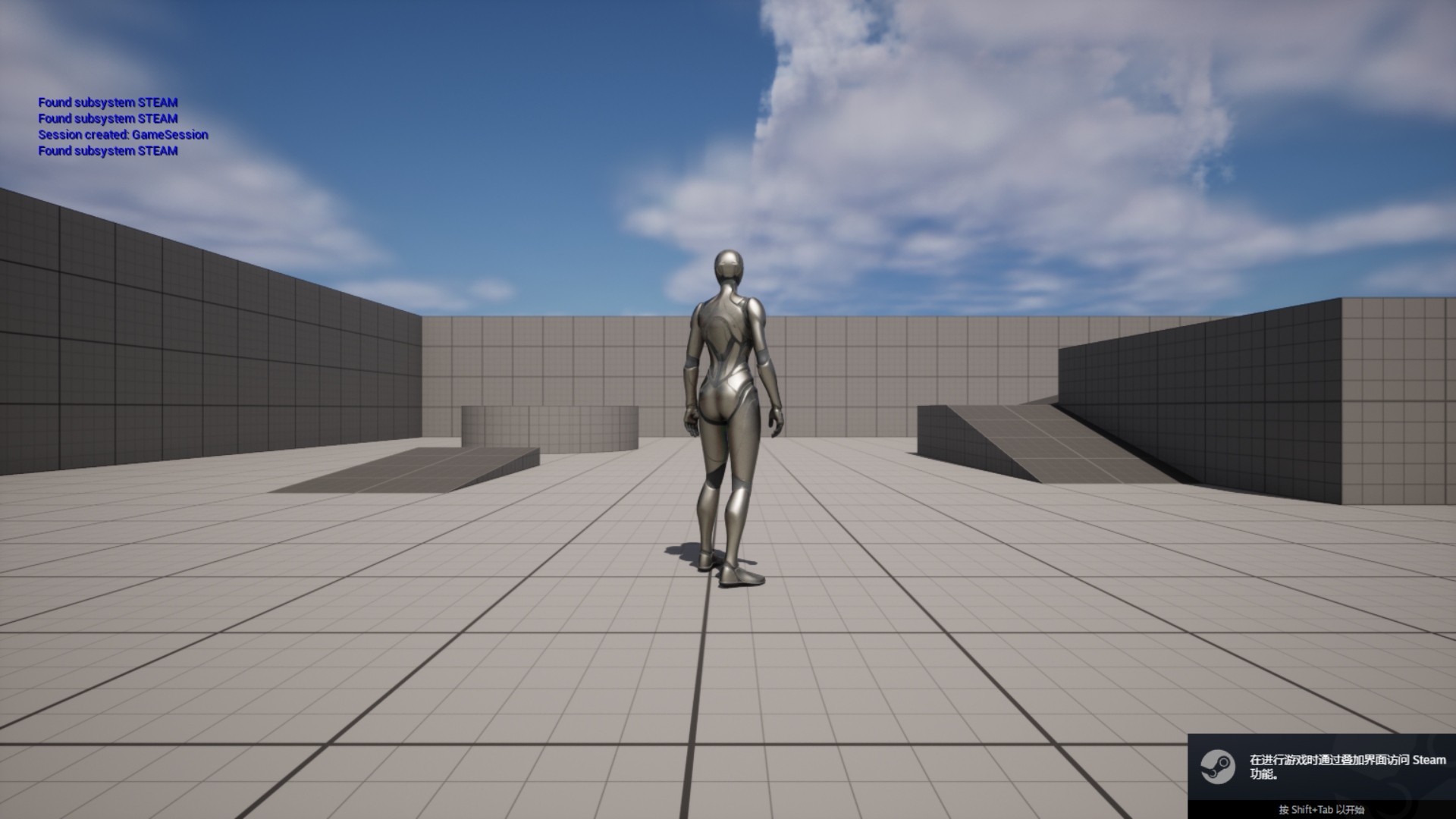

打包测试：

注意⚠️ 如果报了Fail to create a session的错误

去config/DefaultEngine.ini中添加一句bInitServerOnClient=true

重新保存打包测试

注意⚠️ 如果报了Fail to Find a session的错误

确认网络没有问题，在CreateGameSession函数中SessionSettings部分添加一句

1

SessionSettings->bUseLobbiesIfAvailable = true;

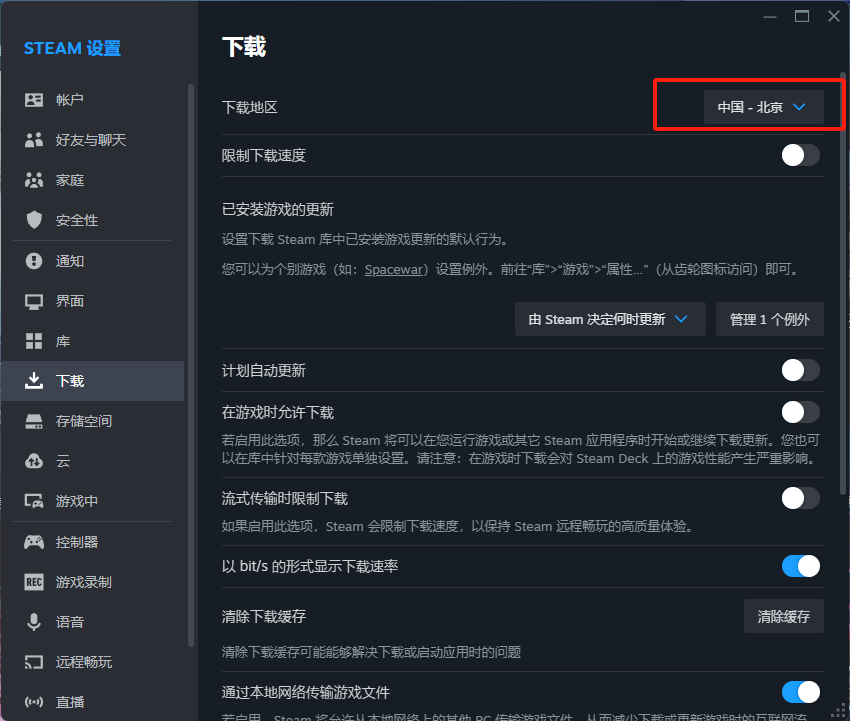

注意⚠️ 如果报成功创建Session，但是一直find不到，检查一下两台主机的Steam下载地区是否相同

image-20250420103710527
image-20250420103710527

image-20250419235936495
image-20250419235936495

image-20250420103500768
image-20250420103500768

创建插件

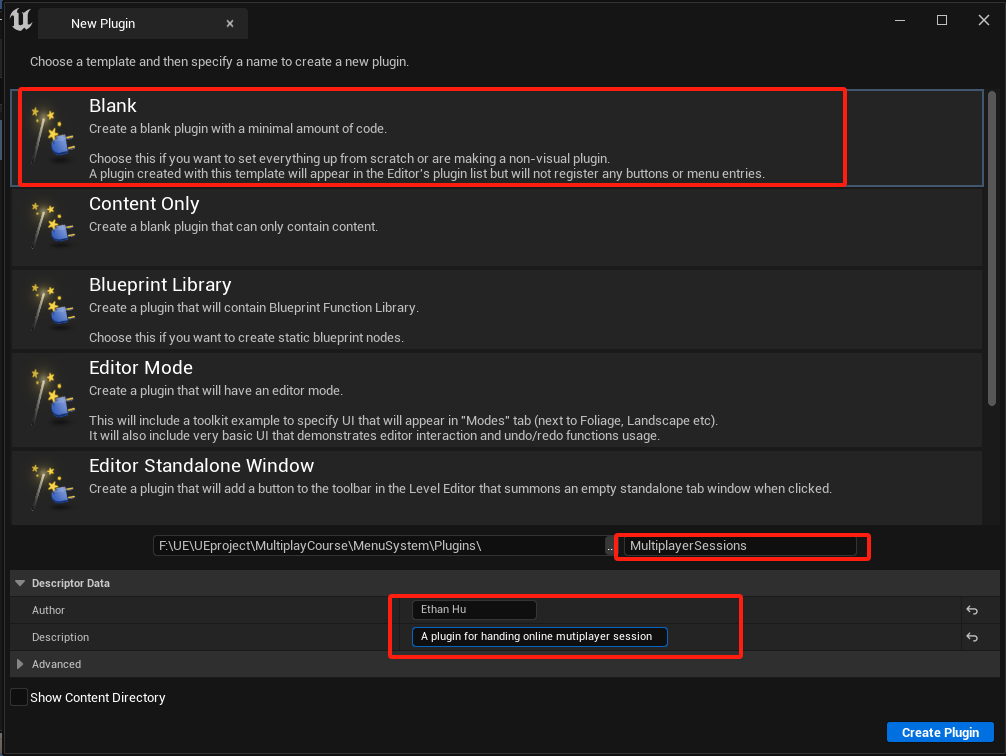

new一个Blank模板的Plugin，将其命名为MultiplayerSessions，在内容浏览界面打开Show Plugin Content

image-20250420113012031
image-20250420113012031

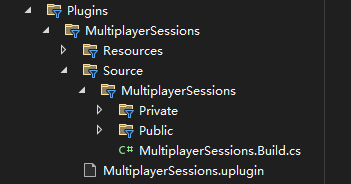

进入VS界面ReloadAll重新加载全部，查看插件模块，Ctrl+Shift+B编译

image-20250420113226169
image-20250420113226169

编译完成后在MultiplayerSession.uplugin和MultiplayerSessions.Build.cs中添加开发插件需要的插件和模组：

在MultiplayerSession.uplugin添加在线子系统插件，并设置为Enabled为true

 1
 2
 3
 4
 5
 6
 7
 8
 9
10

	"Plugins": [
 		{
 			"Name": "OnlineSubsystem",
 			"Enabled": true
 		},
 		{
 			"Name": "OnlineSubsystemSteam",
 			"Enabled": true
 		}
 	]

中MultiplayerSessions.Build.cs中添加编译需要的ModuleName

1
2
3
4
5
6
7
8
9

PublicDependencyModuleNames.AddRange(
 			new string[]
 			{
 				"Core",
 				"OnlineSubsystem",
 				"OnlineSubsystemSteam",
 				// ... add other public dependencies that you statically link with here ...
 			}
 			);

重新编译即可

子系统类

创建子系统类

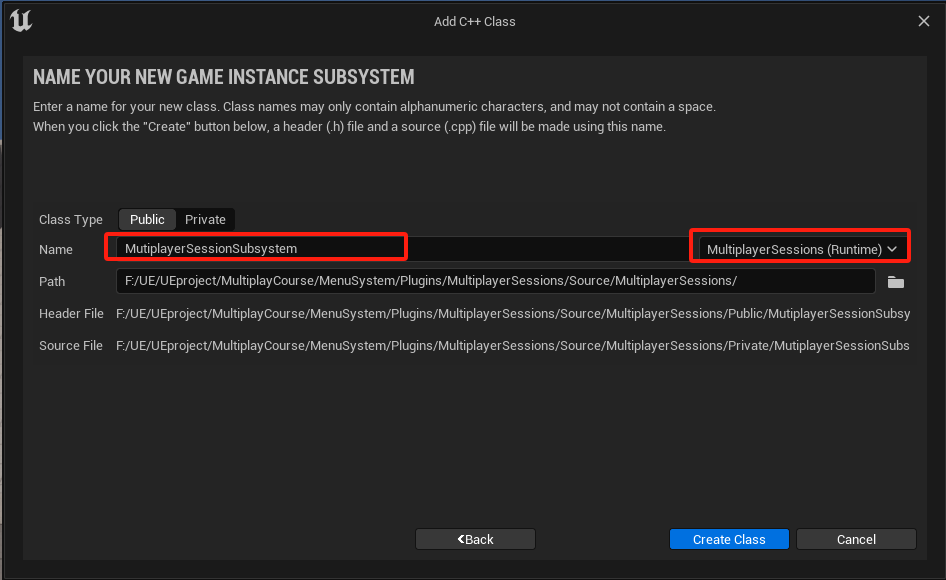

在C++Classes\MenuSystem\路径下创建一个继承自UGameInstanceSubsystem的cpp类，创建在MutiplayerSession模块中这里我将他命名为MultiplayerSessionsSubsystem,注意这里多加了个s,当初找了好久这个问题.

image-20250420120249326
image-20250420120249326

为新创建的类添加变量和实现构造函数:

.h文件中,在类定义中添加构造函数和会话接口指针声明:

1
2
3
4
5
6
7


public:
 	UMultiplayerSessionsSubsystem();
 protected:

 private:
 	IOnlineSessionPtr SessionInterface;

.cpp文件中实现构造函数:

 1
 2
 3
 4
 5
 6
 7
 8
 9
10

#include "OnlineSubsystem.h"

UMultiplayerSessionsSubsystem::UMultiplayerSessionsSubsystem()
 {
 	IOnlineSubsystem* Subsystem = IOnlineSubsystem::Get();
 	if (Subsystem)
 	{
 		SessionInterface = Subsystem->GetSessionInterface();
 	}
 }

删除缓存文件（包括项目下的和Plugin中的），重新生成vsproject

这里有一个容易触发的抽象错误,虚幻Class中的GENERATED_BODY()报红.

这个问题是由于VS和虚幻的兼容性引起的,解决方法就是把头文件处的无用的缩进和空行都删掉.

委托与回调函数声明

先将需求的功能在类中进行声明:

.h文件中public部分添加功能函数:

1
2
3
4
5

void CreateSession(int32 NumPublicConnections, FString MatchType);
void FindSessions(int32 MaxSearchResults);
void JoinSession(const FOnlineSessionSearchResult& SessionResult);
void DestroySession();
void StartSession();

.h文件中private部分添加如下委托和委托句柄:

委托句柄的作用:通过保存句柄，确保在合适的时机（如对象销毁时）清理委托，避免内存泄漏或无效回调。

  • 直接保存 FDelegateHandle 比手动管理委托更安全，尤其是涉及异步操作时。
  • 虚幻引擎的委托系统允许动态绑定/解绑函数到事件。
 1
 2
 3
 4
 5
 6
 7
 8
 9
10

FOnCreateSessionCompleteDelegate CreateSessionCompleteDelegate;
FDelegateHandle CreateSessionCompleteDelegateHandle;
FOnFindSessionsCompleteDelegate FindSessionsCompleteDelegate;
FDelegateHandle FindSessionsCompleteDelegateHandle;
FOnJoinSessionCompleteDelegate JoinSessionCompleteDelegate;
FDelegateHandle JoinSessionCompleteDelegateHandle;
FOnDestroySessionCompleteDelegate DestroySessionCompleteDelegate;
FDelegateHandle DestroySessionCompleteDelegateHandle;
FOnStartSessionCompleteDelegate StartSessionCompleteDelegate;
FDelegateHandle StartSessionCompleteDelegateHandle;

.h文件中protected部分添加上面委托的的回调函数:

1
2
3
4
5

void OnCreateSessionComplete(FName SessionName, bool bWasSuccessful);
void OnFindSessionsComplete(bool bWasSuccessful);
void OnJoinSessionComplete(FName SessionName, EOnJoinSessionCompleteResult::Type Result);
void OnDestroySessionComplete(FName SessionName, bool bWasSuccessful);
void OnStartSessionComplete(FName SessionName, bool bWasSuccessful);

.cpp文件中使用之前说过的委托绑定的高级用法:

上面定义的功能函数和回调后续再实现.

1
2
3
4
5
6
7
8
9

UMultiplayerSessionsSubsystem::UMultiplayerSessionsSubsystem():
 	CreateSessionCompleteDelegate(FOnCreateSessionCompleteDelegate::CreateUObject(this, &ThisClass::OnCreateSessionComplete)),
 	FindSessionsCompleteDelegate(FOnFindSessionsCompleteDelegate::CreateUObject(this, &ThisClass::OnFindSessionsComplete)),
 	JoinSessionCompleteDelegate(FOnJoinSessionCompleteDelegate::CreateUObject(this, &ThisClass::OnJoinSessionComplete)),
 	DestroySessionCompleteDelegate(FOnDestroySessionCompleteDelegate::CreateUObject(this, &ThisClass::OnDestroySessionComplete)),
 	StartSessionCompleteDelegate(FOnStartSessionCompleteDelegate::CreateUObject(this, &ThisClass::OnStartSessionComplete))
 {
        //类定义主体
}

菜单类

创建菜单

在C++Class\Public文件夹下创建一个基于UUserWidget的类,这里我将它命名为Menu

在Build.cs中添加用户控件需要的模块:

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12

PublicDependencyModuleNames.AddRange(
             new string[]
             {
                "Core",
                "OnlineSubsystem",
                "OnlineSubsystemSteam",
                 "UMG",
                "Slate",
                 "SlateCore"
                 // ... add other public dependencies that you statically link with here ...
            }
            );

为Menu添加预设:

Menu.h文件:

1
2
3
4
5
6
7
8

class MULTIPLAYERSESSIONS_API UMenu : public UUserWidget
{
	GENERATED_BODY()

public:
	UFUNCTION(BlueprintCallable)
	void MenuSetup();
};

Menu.cpp文件,Setup函数用于将控件添加到视口以及设置交互形式:

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20

void UMenu::MenuSetup()
{
    AddToViewport();
    SetVisibility(ESlateVisibility::Visible);
    bIsFocusable = true;

    UWorld* World = GetWorld();
    if (World)
    {
        APlayerController* PlayerController = World->GetFirstPlayerController();
        if (PlayerController)
        {
            FInputModeUIOnly InputModeData;
            InputModeData.SetWidgetToFocus(TakeWidget());
            InputModeData.SetLockMouseToViewportBehavior(EMouseLockMode::DoNotLock);
            PlayerController->SetInputMode(InputModeData);
            PlayerController->SetShowMouseCursor(true);
        }
    }
}

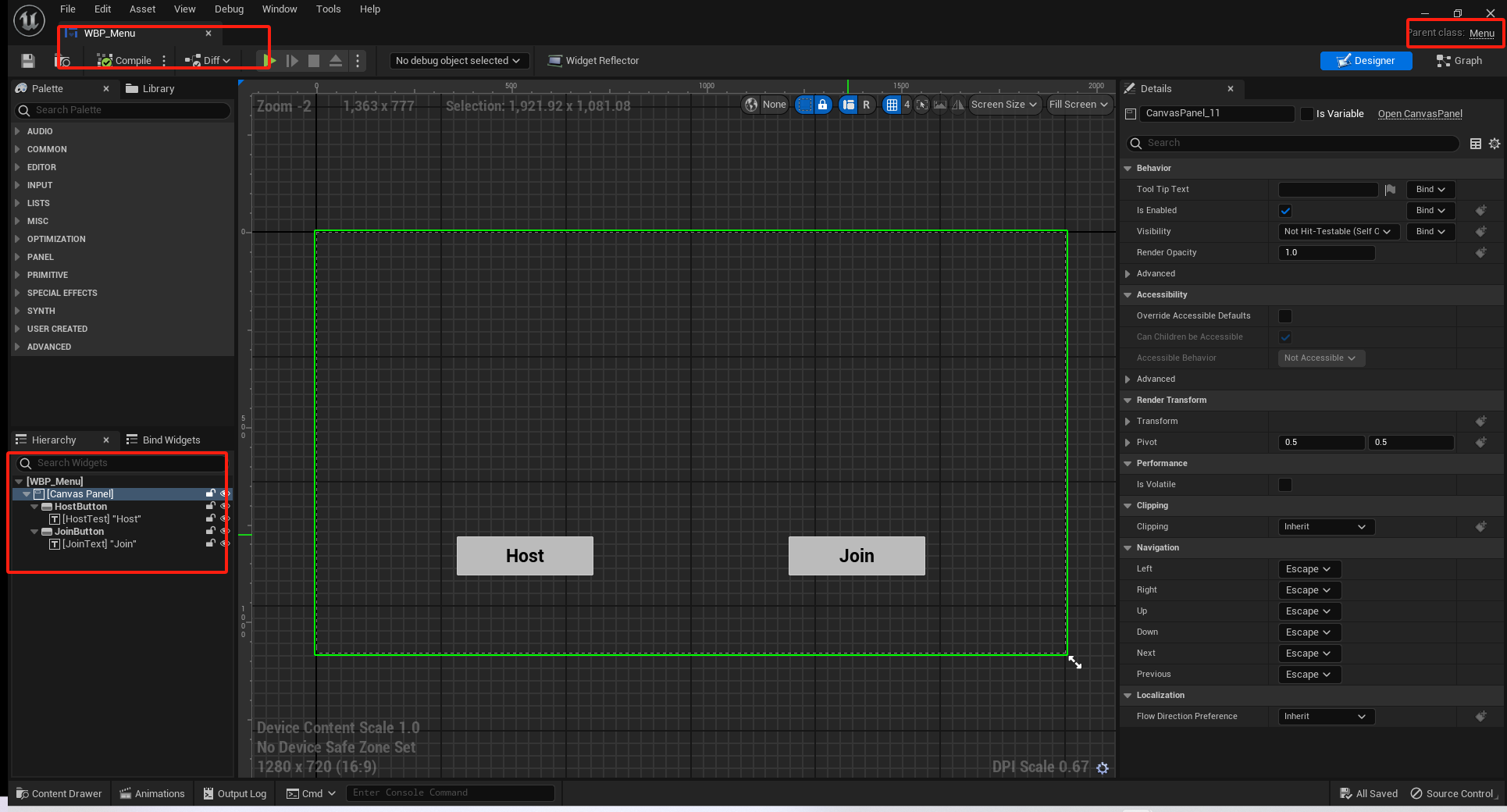

基于Menu.cpp类创建用户控件,命名为WBP_Menu,创建两个Button,并设置他的父类为Menu

image-20250420191931720
image-20250420191931720

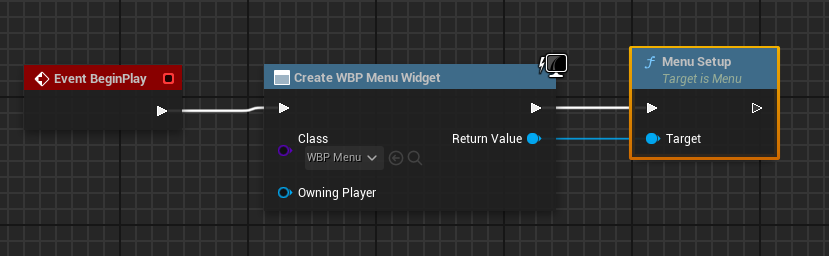

将用户控件添加到视口便于测试:

image-20250420192245983
image-20250420192245983

添加基本交互

为Menu.h添加声明

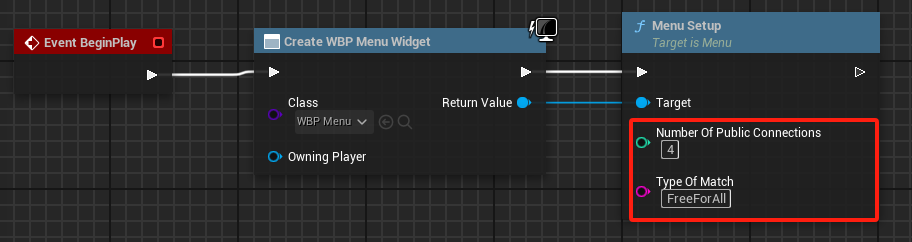

public部分添加暴露给蓝图的创建函数,参数为房间人数和比赛类型:

1
2

UFUNCTION(BlueprintCallable)
void MenuSetup(int32 NumberOfPublicConnections = 4, FString TypeOfMatch = FString(TEXT("FreeForAll")));

image-20250421161705684
image-20250421161705684

protected部分添加虚函数重载.

1
2

virtual bool Initialize() override;
virtual void NativeDestruct() override;

Initialize() 是一个初始化函数，通常用于：

  • 执行对象创建后的必要设置（如分配资源、加载数据、绑定委托等）。

  • 返回 bool 表示初始化是否成功（true=成功，false=失败，可能触发错误处理）。

  • 在虚幻引擎中，许多核心类（如 UObject、AGameMode、UGameInstance）或其派生类会通过 Initialize()

NativeDestruct() 是 UUserWidget（用户控件）提供的一个 关键生命周期虚函数(析构函数)，用于 处理控件的销毁逻辑。

  • 调用时机： 当 UUserWidget 被 ​显式移除（RemoveFromParent）​​ 或 ​其所属的 UWorld 销毁时​（如关卡切换、游戏退出），引擎会自动调用此函数。
    • 类比：类似于 Actor 的 EndPlay() 或 C++ 对象的析构函数。
  • 核心用途：
    • 释放资源：清理绑定的动态委托（如按钮点击事件）、断开外部引用、销毁子控件等。
    • 防止内存泄漏：确保所有手动绑定的回调（如 UWorld 事件）被正确解绑。

private部分声明UButton变量并将其绑定到Widget,声明点击事件,

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20

UPROPERTY(meta = (BindWidget))
class UButton* HostButton;

UPROPERTY(meta = (BindWidget))
UButton* JoinButton;

UFUNCTION()
void HostButtonClicked();

UFUNCTION()
void JoinButtonClicked();

//用于切换关卡时去除UI,恢复为WASD按键交互
void MenuTearDown();

// The subsystem designed to handle all online session functionality
class UMultiplayerSessionsSubsystem* MultiplayerSessionsSubsystem;
//定义用于设置创建房间的信息,并设置默认值
int32 NumPublicConnections{4};
FString MatchType{ TEXT("FreeForAll") };

注意⚠️:

C++文件中使用了BindWidget后,用户控件的相应名称必须与变量相同,否则可能引起引擎崩溃.

在Menu.cpp中实现初始化函数为按钮绑定事件函数,绑定事件,以及去除UI的逻辑:

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40

bool UMenu::Initialize()
{
    if (!Super::Initialize())
    {
        return false;
    }

    if (HostButton)
    {
        HostButton->OnClicked.AddDynamic(this, &ThisClass::HostButtonClicked);
    }
    if (JoinButton)
    {
        JoinButton->OnClicked.AddDynamic(this, &ThisClass::JoinButtonClicked);
    }

    return true;
}

void UMenu::NativeDestruct()
{
    MenuTearDown();
    Super::NativeDestruct();
}
//用于去除用户控件,恢复操作
void UMenu::MenuTearDown()
{
    RemoveFromParent();
    UWorld* World = GetWorld();
    if (World)
    {
        APlayerController* PlayerController = World->GetFirstPlayerController();
        if (PlayerController)
        {
            FInputModeGameOnly InputModeData;
            PlayerController->SetInputMode(InputModeData);
            PlayerController->SetShowMouseCursor(false);
        }
    }
}

添加需要的头文件:

1
2
3

#include "Menu.h"
#include "Components/Button.h"
#include "MultiplayerSessionsSubsystem.h"

子系统与UI交互

这部分的代码量比较大,但是基本是和之前的Character部分写的类似,画几张流程图梳理一下:

初始化阶段:

  sequenceDiagram
    participant Menu as UMenu
    participant Subsystem as UMultiplayerSessionsSubsystem
    participant Online as OnlineSubsystem

    Menu->>Subsystem: MenuSetup() → 初始化参数
    Subsystem->>Online: 获取IOnlineSession接口
    Menu->>Subsystem: 绑定委托(MultiplayerOnXXXComplete)

创建会话（Host）:

  sequenceDiagram
    participant Player as 玩家点击
    participant Menu as UMenu
    participant Subsystem as UMultiplayerSessionsSubsystem
    participant Online as OnlineSessionInterface

    Player->>Menu: 点击HostButton → HostButtonClicked()
    Menu->>Subsystem: CreateSession(NumConnections, MatchType)
    Subsystem->>Online: 销毁旧会话（如有）
    Subsystem->>Online: 注册CreateSessionComplete委托
    Subsystem->>Online: 配置SessionSettings（LAN/Online, MatchType等）
    Online-->>Subsystem: OnCreateSessionComplete(成功/失败)
    Subsystem->>Menu: 广播MultiplayerOnCreateSessionComplete
    Menu->>World: ServerTravel("Lobby?listen") → 跳转地图

加入会话（Join）:

  sequenceDiagram
    participant Player as 玩家点击
    participant Menu as UMenu
    participant Subsystem as UMultiplayerSessionsSubsystem
    participant Online as OnlineSessionInterface

    Player->>Menu: 点击JoinButton → JoinButtonClicked()
    Menu->>Subsystem: FindSessions(MaxSearchResults)
    Subsystem->>Online: 注册FindSessionsComplete委托
    Subsystem->>Online: 设置SearchQuery（过滤MatchType）
    Online-->>Subsystem: OnFindSessionsComplete(结果列表)
    Subsystem->>Menu: 广播MultiplayerOnFindSessionsComplete
    Menu->>Subsystem: JoinSession(选择的结果)
    Subsystem->>Online: 注册JoinSessionComplete委托
    Online-->>Subsystem: OnJoinSessionComplete(结果)
    Subsystem->>Menu: 广播MultiplayerOnJoinSessionComplete
    Menu->>Player: ClientTravel(服务器地址) → 加入游戏

销毁逻辑与按钮禁用

UMultiplayerSessionsSubsystem中添加几个变量用于存储销毁和按钮的变量:

1
2
3
4

   //添加用于销毁会话后重新创建的存储变量
   bool bCreateSessionOnDestroy{ false };
   int32 LastNumPublicConnections;
   FString LastMatchType;

在find失败/join失败的时候启用按钮,其余情况禁用.

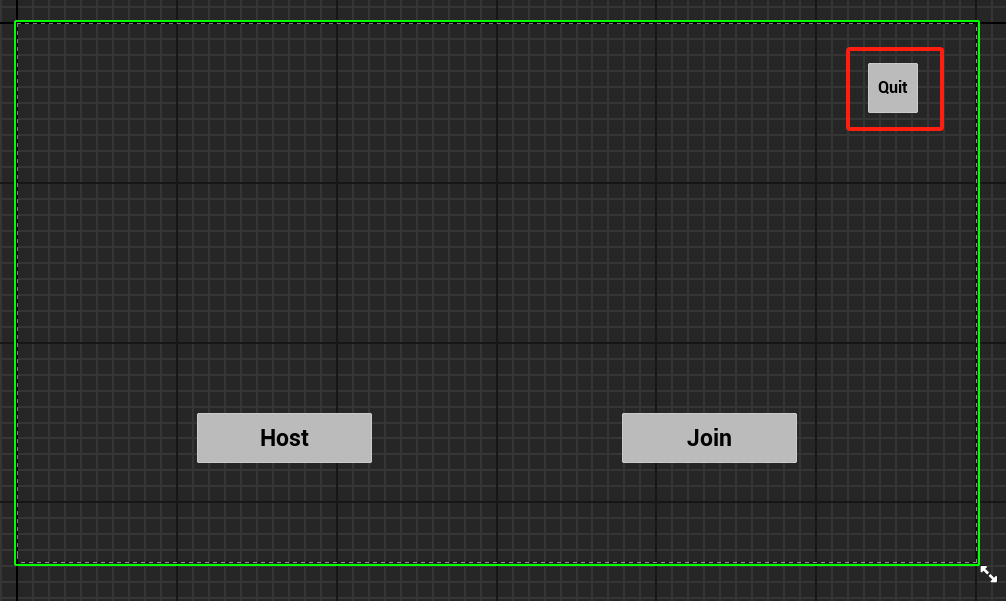

退出菜单

image-20250422231114323
image-20250422231114323

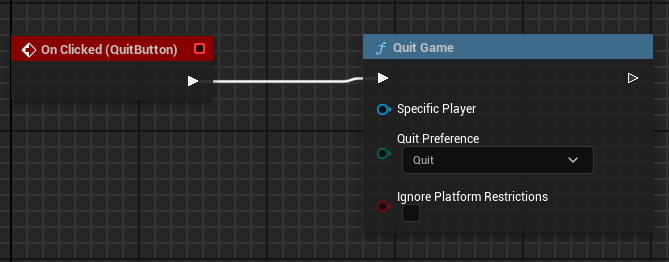

在之前写的WBP_Menu中添加一个退出按钮,由于此处逻辑过于简单了,直接写在蓝图中即可:

image-20250422230932498
image-20250422230932498

© 2021 - 2026 古月月仔的博客

🌱 Powered by Hugo with theme Dream.

关于我
  • 我是古月月仔
  • Ethan Hu
  • 分享技术学习笔记与生活点滴
  • 现居： 上海 中国
  • 家乡： 平遥 山西
在用的学习工具
  • 📝 Typora —— 极致简洁的 Markdown 编辑器，助力沉浸式文档撰写与知识记录。
  • 📓 Notion —— 一站式工作空间，用于搭建个人知识库、项目管理与深度协作。
  • 🔗 N8N —— 强大的基于节点的自动化工作流工具，轻松实现不同应用间的逻辑联动。
  • 🤖 Gemini —— 智能 AI 助手，在代码辅助、创意激发与信息检索中提供强力支撑。
我的爱好
  • 🚀 喜欢折腾各种好玩的技术
  • 📸 业余摄影爱好者
  • 🎮 各类游戏玩家
  • 💻 数码产品折腾爱好者
  • 📚 阅读：赫尔曼·黑塞 & 阿尔贝·加缪
  • 🎞️ 追番中：《电锯人：蕾塞篇》
  • 🎬 经典重温：《命运石之门》
最近正在学
