视频简介: 这是 CS336 讲多模态的一讲，由 Percy Liang 主讲。它要回答的问题很具体：前面十几讲我们一直在处理 text ⇒ text，而现在的前沿模型都被期待是 natively multimodal 甚至 omni 的——任意模态进、任意模态出。但 transformer 只会说 token，所以一切非文本模态都必须先被转成 token，这一步怎么做？讲座只讲输入侧（理解），把这一侧的方法按时间线捋了一遍：从 2021 年的 CLIP 用对比学习把图像压成语义向量，到 SigLIP 把多分类换成二元分类换来 4 倍训练效率，再到 LLaVA 用一个线性投影把视觉向量塞进语言模型、Qwen 系列一路把分辨率、位置编码、模态配比和训练流水线工程化到 235B 的 Qwen3-VL。最后用 Meta 的 Chameleon 收尾，讨论把图像也离散成 token、用一个自回归模型统一处理所有模态这条"优雅但不划算"的路线。

§1 开场：为什么语言模型必须学会看图

CS336 讲到第十七讲，主题一直是语言模型：输入 text，输出 text。但 Percy 开场的第一张图就把问题摊开了——真实世界是多模态的，文本只是其中一格。讲义图 images/multimodality.png 把四类数据并排放：Text（“The quick brown fox jumps over the lazy dog."、“Paris is the capital of France."）、Images（雪山湖泊、金毛犬、水果篮、埃菲尔铁塔）、Audio（一段波形，配一句"The sounds of ocean waves crashing on the shore."，进度条显示 0:00 到 0:10）、Video（一段 15 秒的风光片，进度条停在 0:02 / 0:15）。

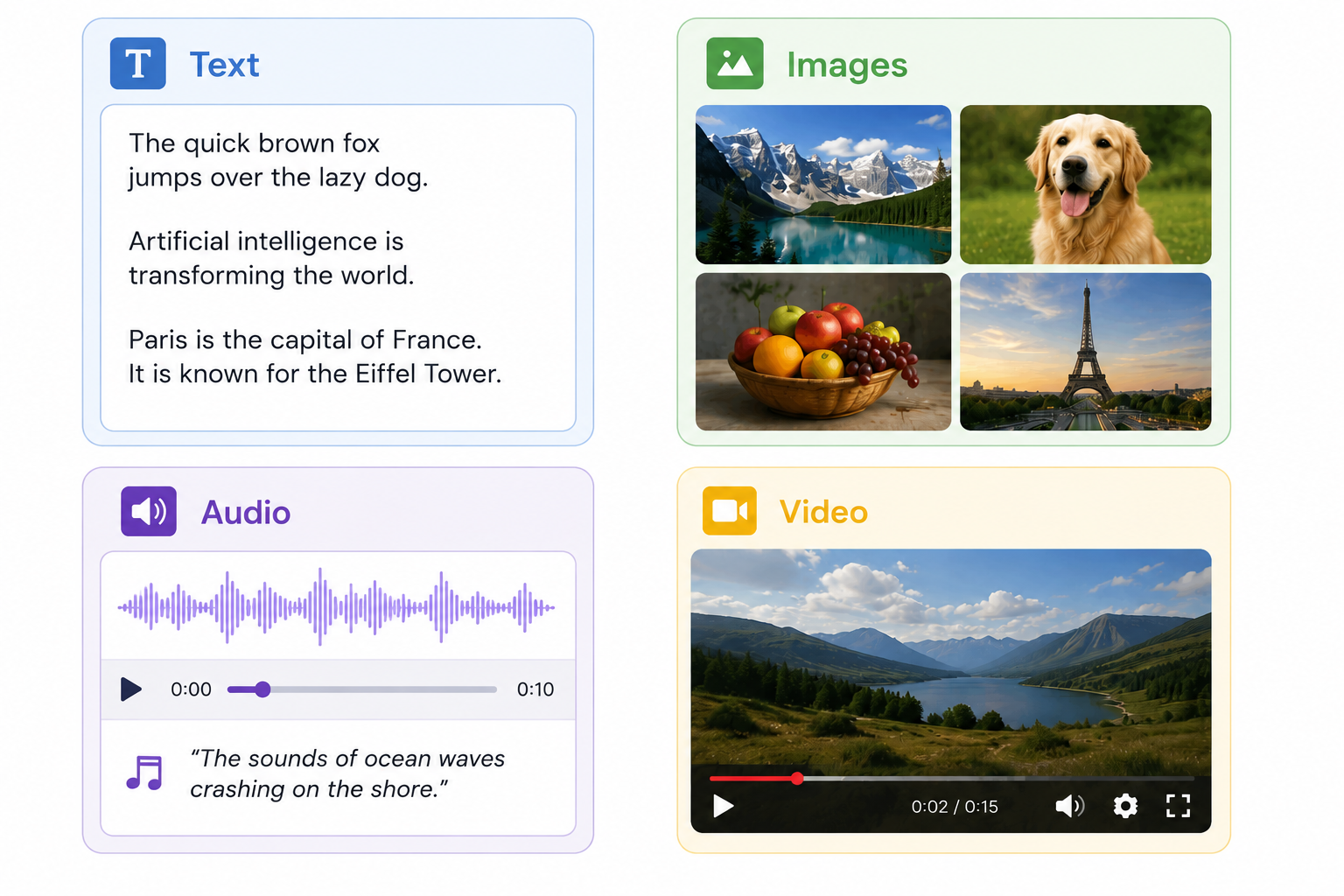

世界是多模态的：文本、图像、音频、视频四类数据（讲义图 images/multimodality.png）
世界是多模态的：文本、图像、音频、视频四类数据（讲义图 images/multimodality.png）

终极目标是 omni model：任意模态组合作为输入（understanding，理解），任意模态组合作为输出（generation，生成）。但"今天能站在哪里"这件事，先被 transformer 本身的性质限制住了。逻辑链是这样的：transformer 真的很好用，所以我们必须用它；而 transformer 只会说 token——离散或连续的 token，每个 token 代表某个"语义单元"量级的信息；因此任何东西想进这个模型，都必须先被转成 token。文本这条路我们已经走通了（第一讲的 tokenization 就是在解决这件事，把字节流切成 50k 量级的词表），非文本模态则困难得多。

于是在这个框架下，多模态只剩下两个真问题：

  1. 怎么把非文本数据输进去（例如理解图像）？
  2. 怎么把非文本数据输出出来（例如生成音频）？

这一讲只讲第一个问题。第二个问题在收尾时会再回到，Percy 的观点是：输出侧大概率要靠 diffusion，而输入侧大概率还是连续的 encoder——但那是推测，不是讲义里能给出证据的部分。

§2 CLIP：用对比学习把图像压成语义向量

2.1 动机：标注瓶颈

Percy 把时钟拨回 ‘21——原话是 “rewind the clock back to 21”——那一年 GPT-3 已经发生了，语言模型已经进入 foundation model 时代，而计算机视觉还停留在"用人工标注的图像训练分类器"的范式里。CLIP 问的是一个很朴素的问题：既然网上存在海量的 (image, caption) 配对，能不能不用人工标注，直接把这些天然配对当成监督信号？

CLIP 的全名是 Contrastive Language-Image Pretraining（论文 https://arxiv.org/abs/2103.00020 ）。

2.2 方法：一个 batch 里的 2N 个分类问题

做法如下。取一个 batch 的 (image, text) 样本，Percy 口述的约数是 32,000（讲义图里 figcaption 用的是精确值 32768）。把每张图、每段文本各自编码成向量，然后要求：对每张图，它自己的配对文本的相似度要高于 batch 里其他所有文本；对每段文本，它自己的配对图像的相似度也要高于其他所有图像。把相似度排成一个 $N \times N$ 的矩阵，对角线是全对齐的正例，其余全是负例。

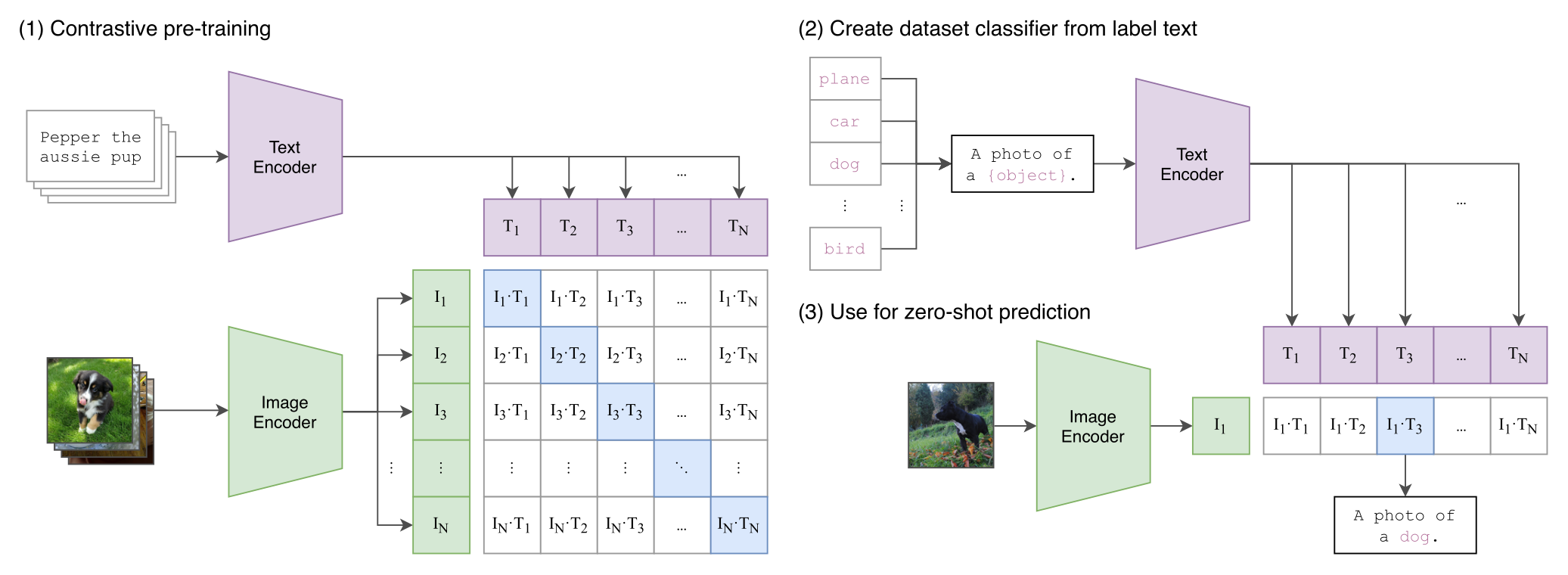

CLIP 的三个阶段：对比预训练、用标签文本构造分类器、zero-shot 预测（讲义图 images/clip.png）
CLIP 的三个阶段：对比预训练、用标签文本构造分类器、zero-shot 预测（讲义图 images/clip.png）

讲义图 images/clip.png 把 CLIP 的完整用法画成三块。

(1) Contrastive pre-training：文本编码器与图像编码器各出一个向量，两两做点积得到 $I_i \cdot T_j$ 矩阵，对角线高亮。

(2) Create dataset classifier from label text：把类别名套进模板变成句子 “A photo of a {object}."，比如 plane / car / dog / bird，过文本编码器得到每类的文本向量。

(3) Use for zero-shot prediction：来一张新图，编码成 $I_1$，与所有类别文本向量算点积，最大的那个就是预测类别——输出了 “A photo of a dog."。这就是"zero-shot"的含义：ImageNet 的 1000 个类名从未参与训练，只是作为文本被喂进文本编码器。

Percy 强调这里的结构：这本质上就是 $2N$ 个 softmax 分类问题，只不过样本被排成了矩阵形式，正例落在对角线上，算的是一个对称的 cross entropy。讲义直接把这一步的伪代码印了出来：

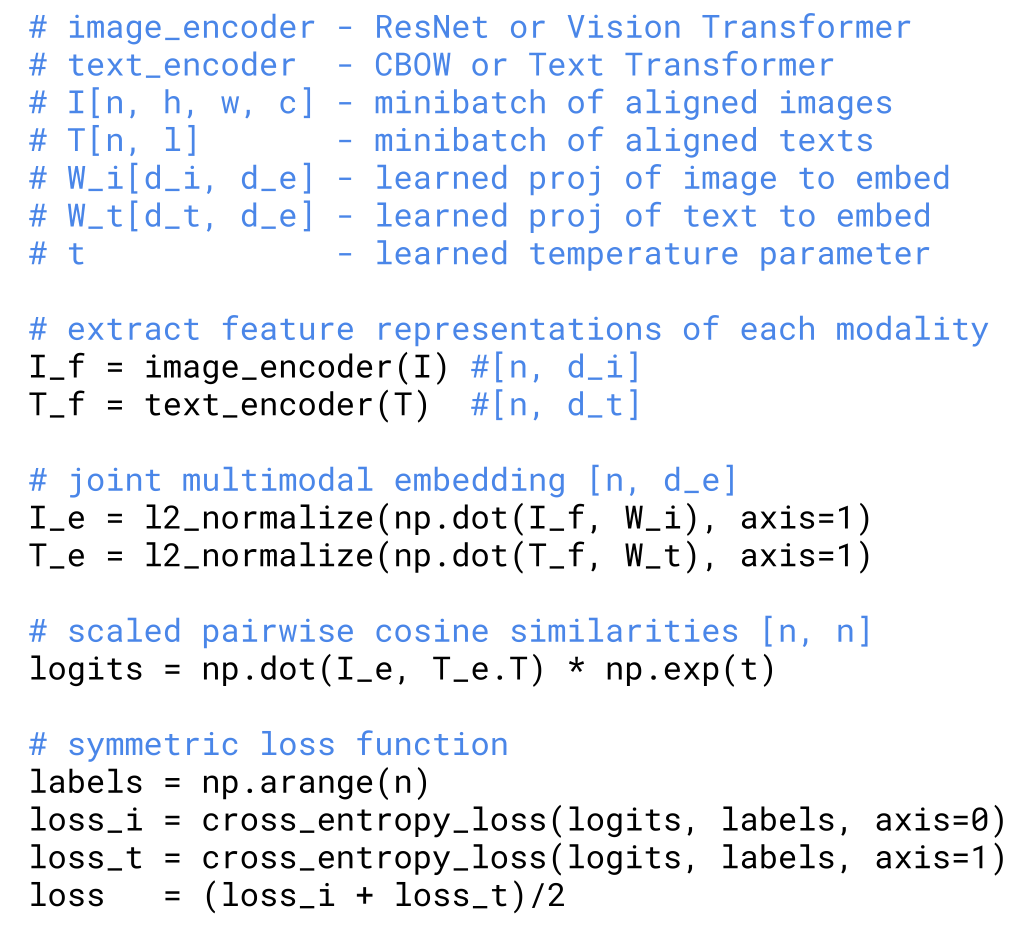

CLIP 伪代码（讲义图 images/clip-code.png）
CLIP 伪代码（讲义图 images/clip-code.png）

这段代码里藏着几个容易被口头讲述盖过去的细节：图像侧和文本侧各有一个学到的投影矩阵 W_i[d_i, d_e] 和 W_t[d_t, d_e]，把两路特征投到同一个 $d_e$ 维空间；投完之后做 l2_normalize；相似度是 logits = np.dot(I_e, T_e.T) * np.exp(t)，其中 t 是一个学到的温度参数——注意它写成 exp(t)，也就是温度可通过指数任意放大缩小而不受正负约束；最后 loss_i = cross_entropy(logits, labels, axis=0)、loss_t = cross_entropy(logits, labels, axis=1)、loss = (loss_i + loss_t) / 2。图像→文本和文本→图像两个方向各算一次再平均，这就是"对称"的含义。

2.3 数据：400M 配对，一个没有发布的数据集

论文里对数据来源说得很含糊。大致做法是：拿一批查询词去网上搜，把搜到的图像和它周围的文本一起挖下来，每个 query 大约得到 20,000 个 (image, text) 配对；总共 500K 条查询，最后得到 400 million（4 亿）image-text 配对。这个数据集没有公开。

它的公开复现是 OpenCLIP（https://arxiv.org/abs/2212.07143 ），用的是 LAION-5B——一个 5 billion（50 亿）量级的图像加文字描述数据集。有意思的是 LAION-5B 本身是用 CLIP 做过滤的：先用已有的 CLIP 模型给网页图文对打分，只留下分数高的。这形成了一个 bootstrap 循环：CLIP 定义了什么是好配对，然后好配对又用来训更好的 CLIP。

2.4 预处理：短边缩放到 336 再中心裁剪

图像尺寸五花八门（任意 W × H），CLIP 的处理是：用 bicubic 插值把短边缩放到 336 像素，再 center crop 成 336 × 336——也就是把超出的边框直接切掉。Percy 特意指出 224 也可以是这个目标尺寸（后来的模型多用 224）。这个 center crop 是个很粗暴的启发式，后面讲 LLaVA OneVision 时会看到它成了要解决的问题：文档类图像裁到 336 × 336 以后根本读不出字。

§3 CLIP 的细节：ViT、文本编码器与实验结果

3.1 Vision encoder：从 ResNet 到 ViT

CLIP 论文试了 ResNet-50 和 Vision Transformer 两条路（ViT 论文 https://arxiv.org/pdf/2010.11929 ）。讲义给出的 ViT 结构图是这样的：

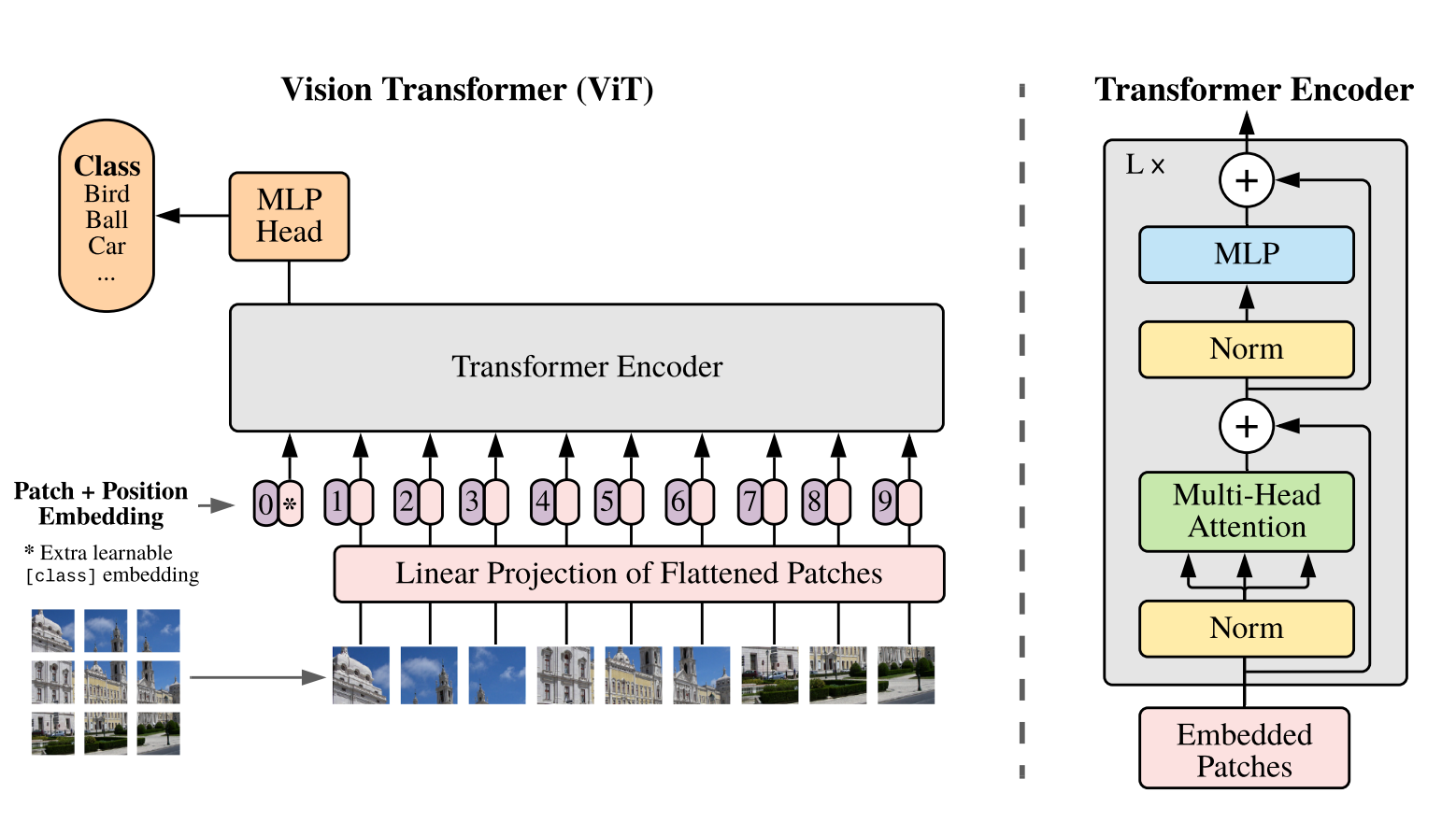

Vision Transformer：把图像切成 patch，线性投影加位置编码，过一个标准 Transformer encoder（讲义图 images/vit.png）
Vision Transformer：把图像切成 patch，线性投影加位置编码，过一个标准 Transformer encoder（讲义图 images/vit.png）

图的左侧把流程画得很直白：一张大图先被切成 patch（图中标了编号 0 到 9，也就是 10 个 patch），每个 patch 展平后做线性投影（Linear Projection of Flattened Patches），再加上位置编码，另外额外塞一个可学习的 [class] embedding（图中标成 0*）；这一串 token 过一个标准的 Transformer encoder——Norm → Multi-Head Attention → Norm → MLP，每块都带残差连接，重复 $L$ 次；最后取 [class] 位置的输出过一个 MLP Head 得到分类。

CLIP 的 attention pooling 有个细节：做 QKV 时，query 用的是所有激活的全局平均，而不是只取某一个位置。这个设计带来的直接后果就是"没有位置依赖的输出”——整张图最后被压成一个向量，这对后面的对比学习是必需的。

最佳配置是 ViT-L/14@336px。Percy 逐字拆了这个名字：L 是 large，14 × 14 是 patch 大小（image patch 尺寸，原文说最初的 ViT 论文用的是 16 × 16，CLIP 改成了 14 × 14），3 是通道数，336 是训练分辨率。他顺口提到这个 L 模型"大概有 24 层左右”。

3.2 文本编码器：GPT-2，取 EOS 位置的激活

文本侧用的是 GPT-2 风格的 Transformer——因为 CLIP 和 GPT-2 出自同一个组织（OpenAI）。规模是 63M 参数、12 层。编码方式很干脆：把 [BOS] ... [EOS] 整个序列喂进去，取最高层 [EOS] 位置的激活作为整句的表示。用最后一个 token 的隐藏状态来代表整句，是这一类 encoder 的标准做法。

3.3 头条结果与消融

真正让 CLIP 在 2021 年引爆关注的是这个数字：在 ImageNet 上，zero-shot 的 CLIP 超过了在 1.2 million（120 万）张 ImageNet 图像上训练过的 ResNet。Percy 特意补了上下文——1.2 million 张图的标注是"很多很多小时的 Amazon Mechanical Turk 人工工时”，而 CLIP 一次标注都没用。

消融实验更有意思：如果把目标从"排序"换成"直接从图像预测文本”（预测 bag of words，或者用一个 Transformer 语言模型生成 caption），效率会差很多。

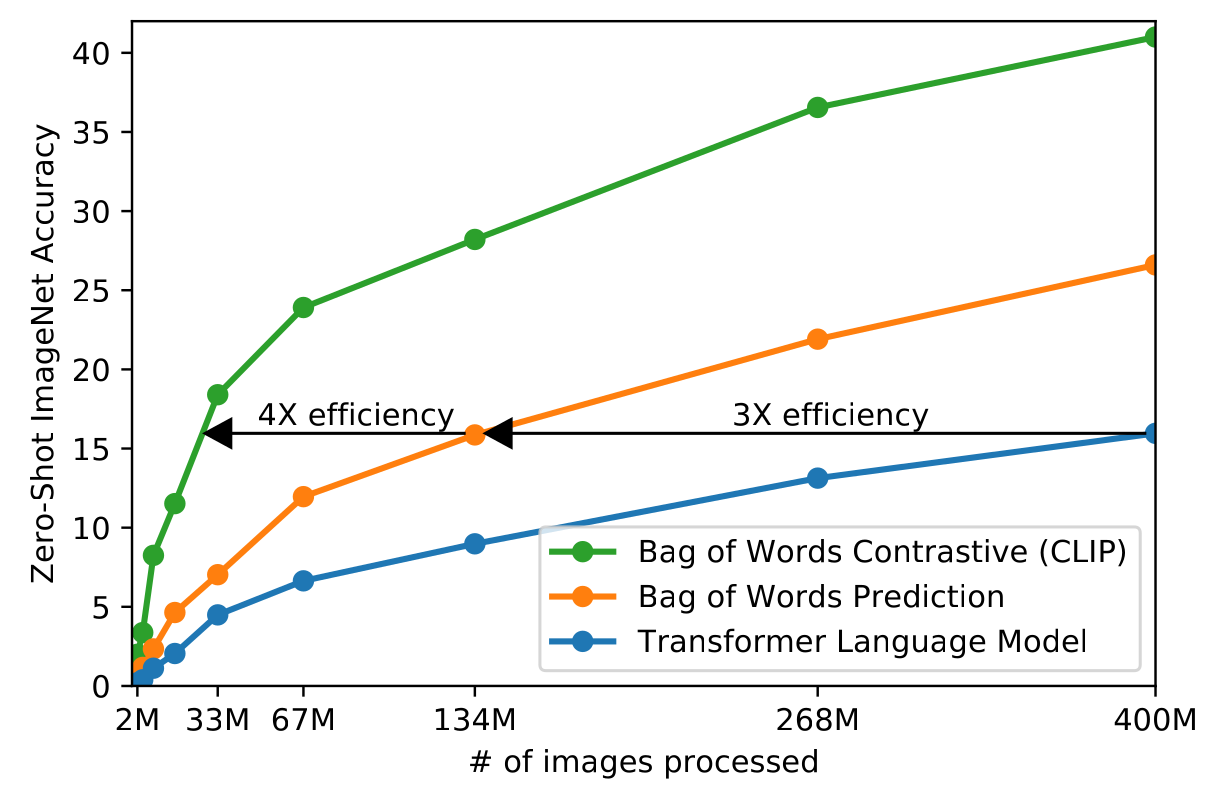

CLIP 消融：对比式排序 vs 预测式目标，标注了 4X / 3X 的效率差（讲义图 images/clip-efficiency.png）
CLIP 消融：对比式排序 vs 预测式目标，标注了 4X / 3X 的效率差（讲义图 images/clip-efficiency.png）

横轴是处理过的图像数量（2M、33M、67M、134M、268M、400M），纵轴是 zero-shot ImageNet 准确率。三条曲线分别是 Bag of Words Contrastive（就是 CLIP 本身）、Bag of Words Prediction、Transformer Language Model。在 400M 图像这个点上，CLIP 达到约 41%，预测式 bag-of-words 约 26.5%，Transformer LM 约 16%。图上标了两条效率箭头：同样的准确率，CLIP 用 4X 更少的算力达到预测式的水平，而在更高区间是 3X。

这个结果的含义是：为了拿到图像的粗略语义表示，精确建模 caption 的 token 序列并不重要。Percy 反复提醒要结合"他们的目标是分类"这一点来读这些设计决策——分类是高层语义任务，不需要细节，所以 CLIP 的向量可以很小、很粗。这个限制在讲 OCR 和图像生成时会反过来变成问题。

3.4 第一轮问答：位置编码能更聪明吗

有学生问：既然 patch 位置只是线性编号 0 到 9，能不能用更复杂的二维位置编码？Percy 回答说，CLIP 论文其实试过某种 2D 版本，结论是差别不大。他给了一个很有意思的解读框架：读这类结论永远要记住"他们关心的是分类"——对分类任务来说位置编码可能无所谓；后面讲 Qwen 时会看到更讲究的位置编码，那些模型关心的是别的能力。

3.5 第二轮问答：caption 噪声会不会混淆模型

另一个学生问：如果一张图里有狗，而 batch 里其他 caption 里也出现了 dog，会不会把模型搞糊涂？Percy 的回答分两层。第一层是统计上的：这个过程的噪声很大，但平均来说没事——同一张图的负样本大部分时候是苹果、猫之类完全不同的东西，偶尔撞上一个 dog 不会毁掉梯度。第二层更本质：这些图像和文本是从网页上爬的，文本可能是旁边的段落、也可能是 alt 属性，本身极其嘈杂。学术界已经有过研究：caption 并不必然逐字描述图像内容——如果图里就是一只狗，人根本不觉得有必要写"狗"。所以这个训练过程"有点令人惊讶地能work"，但前提是必须做大量数据过滤：随意抓网页图文对噪声会大到不可用。

3.6 CLIP 的技术硬伤

Percy 明确点出 CLIP 的一个技术缺陷：它需要非常大的 batch（约 30,000 这个量级）。batch size 为 1 显然不行，甚至等于 10 也不行——因为 softmax 要在整个 batch 上做，batch 里的负样本就是全部监督信号。更要命的是，softmax 作用在整个 batch 上意味着这个损失不可分解：普通语言模型训练里，一个 batch 的序列各自独立计算、最后做个聚合就行，而 CLIP 的每一项都和其他所有项耦合在一起。这个点直接引出了下一张幻灯片。

§4 SigLIP：把多分类换成二元分类

这篇来自 Google 的论文 SigLIP（Sigmoid Loss for Language Image Pre-Training， https://arxiv.org/abs/2303.15343 ）可以理解成 CLIP 的改进版，名字就说明了改动点。

4.1 目标函数：从 softmax 到 log-sigmoid

区别在这里：CLIP 做的是多分类——“这段文本和这张图对齐，我要让它赢过其他所有图/所有文本”，本质是一个 softmax。SigLIP 则简单得多，它问的是二元分类：给定一个图文对，它们对齐还是不对齐？回到 clip.png 那张图，现在对角线上是正例，非对角线上是负例，就这么简单。

具体算法是：

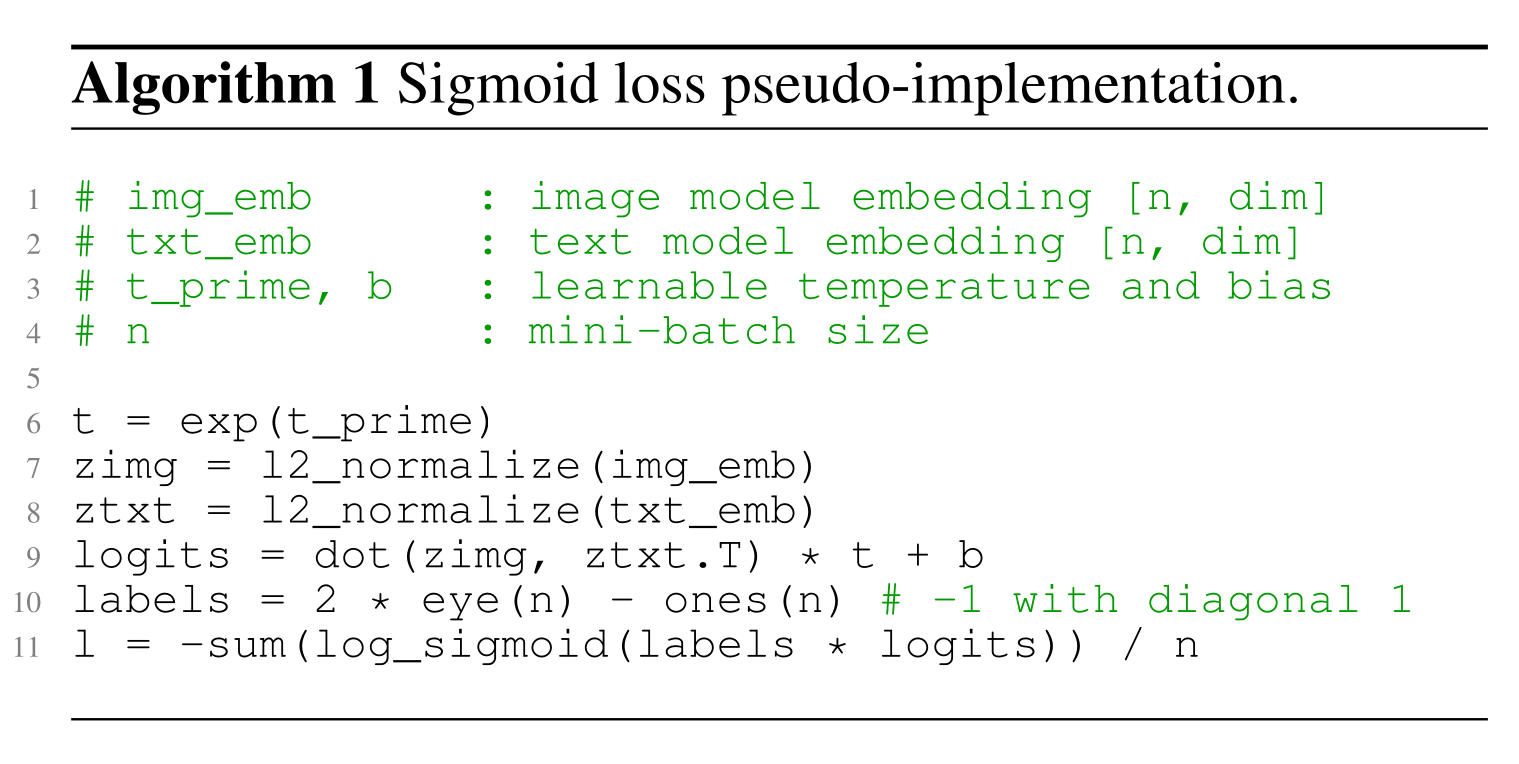

SigLIP 的 sigmoid loss 伪实现，注意 labels = 2 * eye(n) - ones(n) 这一行（讲义图 images/siglip-code.png）
SigLIP 的 sigmoid loss 伪实现，注意 labels = 2 * eye(n) - ones(n) 这一行（讲义图 images/siglip-code.png）

和 CLIP 的代码对照着看，能看出三处结构差异。第一，标签构造是 labels = 2 * eye(n) - ones(n)——对角线上是 +1，非对角线上全是 −1，也就是把"对齐/不对齐"编码成了符号。第二，logits 除了乘温度还要加一个偏置：logits = dot(zimg, ztxt.T) * t + b，这里 b 是个可学习的 bias 项，CLIP 的代码里没有。第三，损失是 l = -sum(log_sigmoid(labels * logits)) / n——把 logits 乘上 ±1 标签之后统一过 log-sigmoid，再对所有项求和取平均。这是标准的 logistic 回归形式的损失。

关键就在最后这一行：每个矩阵元素只出现在它自己那一项里，求和是可分解的。于是 SigLIP 能把"batch 大小"和"损失函数形状"解耦——这一点后面会说。

4.2 数据：WebLI、图内文字 OCR、多语言

SigLIP 在 Google 内部做的，用的是 WebLI 数据集（https://arxiv.org/pdf/2209.06794 ），量级是 order billion 级别的图文对，同样是从互联网上爬的。他们做了两件额外的处理：一是对图像里内嵌的文字做自动 OCR，把图里的字抽出来变成额外的文本配对——这样天然多了一批高质量样本；二是做了过滤，只保留质量最高的 10%。数据集支持 100 种语言。

4.3 效率：5 天 vs 10 天

这一部分是全篇的重点，也是 SigLIP 相对 CLIP 最硬的卖点：

  • CLIP：在 256 块 TPUv3 上训练 10 天
  • SigLIP：在 32 块 TPUv4 上训练 5 天

“这就是快得多了。“Percy 顺着这个数字讲了一个容易被误读的点：直觉上 v4 应该比 v3 快，但单看 FLOP/s，TPUv4 在这个规模上其实并不更快——它真正的好处是能在 pod 里塞进更多、互连带宽更好。Percy 给的具体数字是：同规模下 FLOP/s 反而低 60% 左右，也就是说这个速度提升完全来自算法与并行方式的改进，不是靠硬件。他也补了一句诚实的限定：CLIP 当时大概并没有为最大吞吐优化过代码，就是"先把这东西跑起来”。

那 SigLIP 是怎么并行起来的？讲义图把整个过程画成了四个阶段：

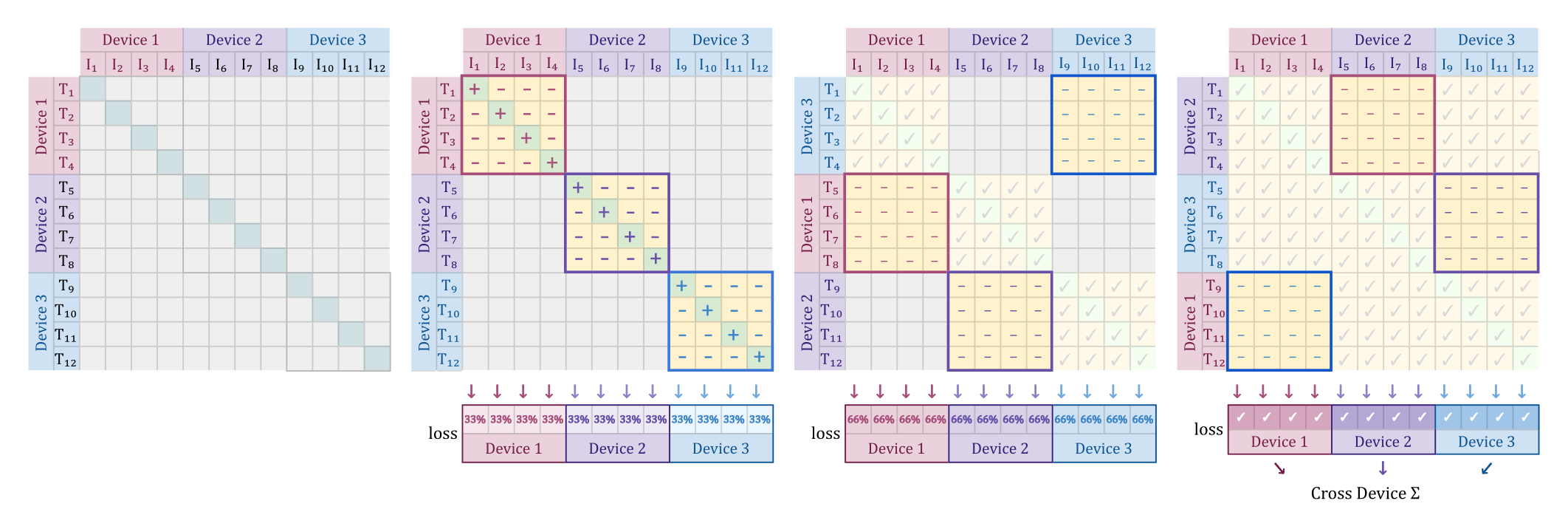

SigLIP 的并行方案：从只算本地对角线，到跨设备旋转文本、补齐全部非对角块（讲义图 images/siglip-parallelism.png）
SigLIP 的并行方案：从只算本地对角线，到跨设备旋转文本、补齐全部非对角块（讲义图 images/siglip-parallelism.png）

第一格是 CLIP 的情形：每个设备只持有自己那一段对角块，图上只有对角线附近被点亮——因为 softmax 必须看到整行整列，本地只能算出这一小块，其他地方都是空的。第二格：每台设备先在自己持有的图文对内部算所有损失（本地块里对角线是 +、其余是 −），图下方的 loss 条显示每个设备承担 33% 的损失。第三格是关键的"旋转”：设备之间交换文本，比如设备 1 拿到原来属于设备 2、设备 3 的文本块，于是能算出更多非对角项；loss 条变成每个设备 66%。第四格：旋转足够多轮之后，矩阵的每一个元素都被某台设备算过，最后做一个 cross device Σ 把结果聚合。Percy 用口头版本描述同一件事：“设备 1 拿到 T5 到 T8，算完这一块的非对角项，然后再拿到 T9 到 T12”，如此绕圈直到覆盖所有非对角块。他还把这件事类比成 DDP：每台设备存一部分图文对，区别在于——语言模型训练里样本之间完全因子化，而这里样本之间 有交互，这正是需要旋转的原因。

4.4 Batch size 解耦与 32K 临界点

因为损失可分解，SigLIP 把 batch size 从损失函数里彻底解耦了。而 CLIP 不是：改 batch size 就等于换了一个损失函数（负样本集合变了，softmax 的分母变了）。这个解耦带来两个后果：

  • 小 batch 区间 SigLIP 明显更好。他们能实验到小于 16K 的 batch，CLIP 在这个区间会因为损失本身退化而变差；CLIP 在小 batch 下只是方差更大，期望上还是同一个损失，SigLIP 则是真的换了个更合适的损失。
  • 大 batch 区间收益消失。理论上可以开到 1M 的 batch，但没必要。Percy 说他们测出关键 batch size 大约是 32K，超过这个规模再加大 batch 已经没有收益。

4.5 第三轮问答：需要复杂的负采样策略吗

有学生问 SigLIP 是否需要精心设计负采样策略来平衡正负例或构造"紧"负例。Percy 说至少在最初的论文版本里，他们就是老老实实在同一个矩阵上操作，没有复杂的采样技巧。他也承认这个问题在对比学习方法里是普遍存在的——负例有时需要平衡、有时需要难负例，否则会有偏差——但这篇论文的初版没有处理这些。

§5 VLM 总模板与 LLaVA

到这里，图片已经能被编码成"承载语义的向量"了。讲义图 clip.png 和 siglip-code.png 里的 encoder 都是固定尺寸（336 × 336，或者 224）输入、输出一个向量。

接下来是视觉语言模型（VLM, Vision Language Model）。Percy 只说两个家族：LLaVA 和 Qwen。它们在宏观模板上高度一致——视觉 encoder + projector + 语言模型——差别都在细节里。方法论上有一点值得强调：这不是从头训练，而是拿一个现成的图像 encoder、一个现成的 LLM，把两者缝合起来，属于 mid-training 或 post-training 的性质。

5.1 LLaVA：一个线性投影 + 两阶段

LLaVA（Large Language and Vision Assistant，https://arxiv.org/abs/2304.08485 ）2023 年问世。Percy 说明了它为什么让人兴奋：那个时间点上 GPT-4 已经能做视觉推理了，而 LLaVA 是一个开放模型，规模上当然比不上 GPT-4，但人们第一次能看到"里面是怎么搭的"。

组件。视觉侧用 CLIP，而且是表现最好的那版 ViT-L/14（14 × 14 patch）；文本侧用 Vicuna——LLaMA 在 ShareGPT 对话数据上微调出来的对话模型（https://www.lmsys.org/blog/2023-03-30-vicuna/ ）。

数据。MS COCO 的图像带着 bounding box 标注和 Amazon Mechanical Turk 写的 caption，这些是现成的。做法是把 caption 或者检测出来的物体列表塞给 GPT-4，让它生成问题或对话，再把生成结果和原图配对。一共 158,000 条合成样本。

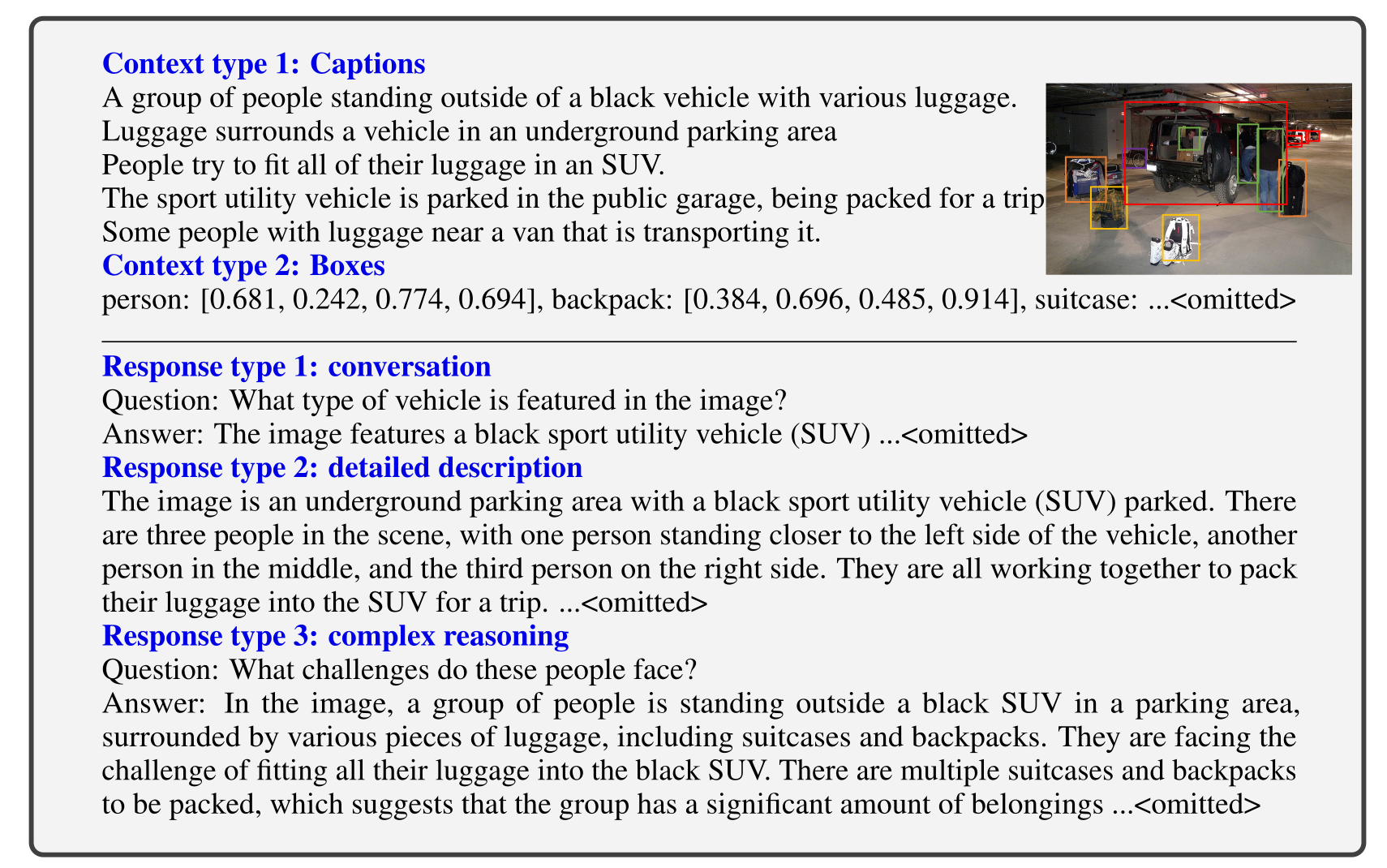

LLaVA 的数据构造：两类 context（caption、box）配三种 response（对话、详细描述、复杂推理）（讲义图 images/llava-gen.png）
LLaVA 的数据构造：两类 context（caption、box）配三种 response（对话、详细描述、复杂推理）（讲义图 images/llava-gen.png）

讲义图把输入输出的组合摊开了。Context type 1 是 Captions，同一张地下车库图配了五条不同粒度的描述；Context type 2 是 Boxes，直接给坐标——person: [0.681, 0.242, 0.774, 0.694]、backpack: [0.384, 0.696, 0.485, 0.914]（归一化坐标）。Response 有三型：type 1 是对话（问 “What type of vehicle is featured in the image?"，答 “a black sport utility vehicle (SUV)"），type 2 是详细描述（描述停车场地库、三个人、往 SUV 里装行李），type 3 是复杂推理（问 “What challenges do these people face?"，答装不下行李的困难）。注意每个类型下面的 ...<omitted>——原文里回答都被截断了。

模型。图像过 CLIP 得到视觉特征，再过一个线性投影矩阵 $\mathbf{W}$ 投到语言模型的 embedding 空间。Percy 在这里提了一句：Flamingo 和 Q-Former 用的是更复杂的结构，LLaVA 故意选了最简单的那个。

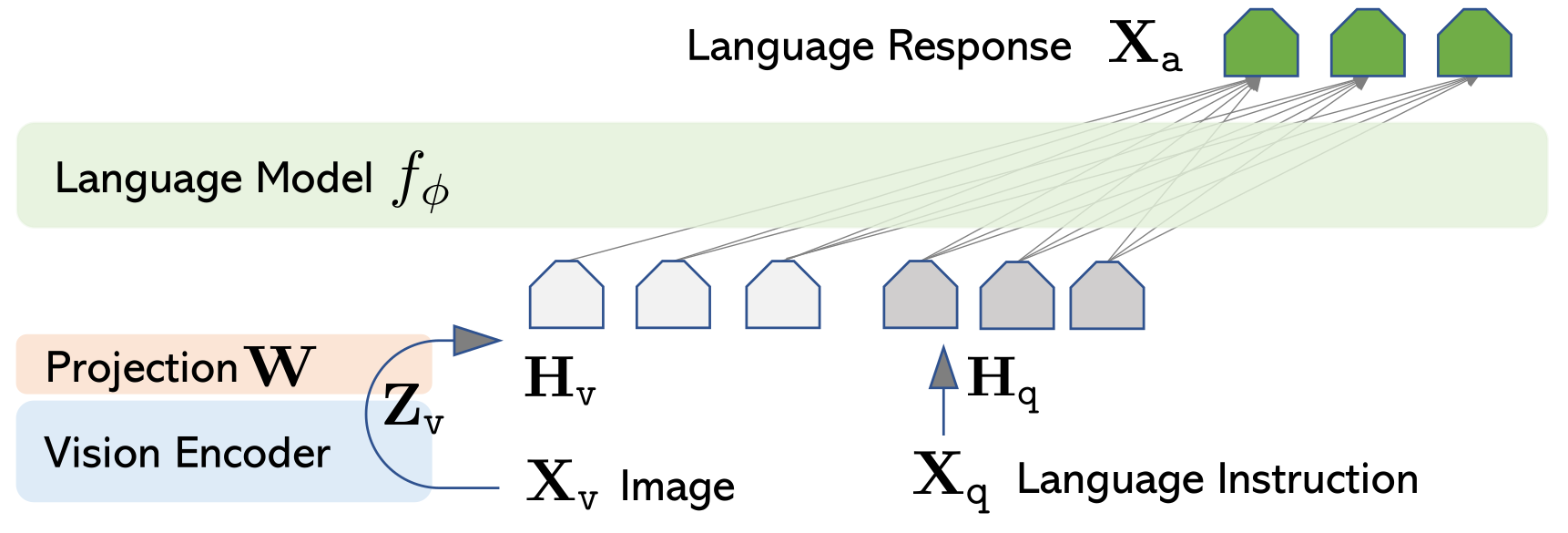

LLaVA 架构：图像 $\mathbf{X}_v$ 过视觉 encoder 得 $\mathbf{Z}_v$，过投影 $\mathbf{W}$ 得 $\mathbf{H}_v$，与语言指令 $\mathbf{H}_q$ 拼接后送进语言模型 $f_\phi$（讲义图 images/llava-architecture.png）
LLaVA 架构：图像 $\mathbf{X}_v$ 过视觉 encoder 得 $\mathbf{Z}_v$，过投影 $\mathbf{W}$ 得 $\mathbf{H}_v$，与语言指令 $\mathbf{H}_q$ 拼接后送进语言模型 $f_\phi$（讲义图 images/llava-architecture.png）

图的读法：图像 $\mathbf{X}_v$ → Vision Encoder → $\mathbf{Z}_v$ → Projection $\mathbf{W}$ → $\mathbf{H}_v$（一串视觉 token）；文本指令 $\mathbf{X}_q$ → $\mathbf{H}_q$（一串文本 token）；两串拼在一起（图中 $\mathbf{H}_v$ 的 3 个 token 后面接 $\mathbf{H}_q$ 的 3 个 token）送进 Language Model $f_\phi$，最后输出 Language Response $\mathbf{X}_a$。就是这么简单的一件事。

训练。两个阶段：

  • Stage 1（alignment）：冻结视觉 encoder 和语言模型，只训练 $\mathbf{W}$
  • Stage 2（fine-tuning）：冻结视觉 encoder，训练 $\mathbf{W}$ 和语言模型

第一阶段只训投影，是为了让随机初始化的 $\mathbf{W}$ 先把视觉空间对齐到语言模型的 embedding 空间，否则直接把垃圾向量灌进一个训练好的 LLM 会破坏它。第二阶段才放开语言模型一起调。

效果。讲义给了一张定性对比：

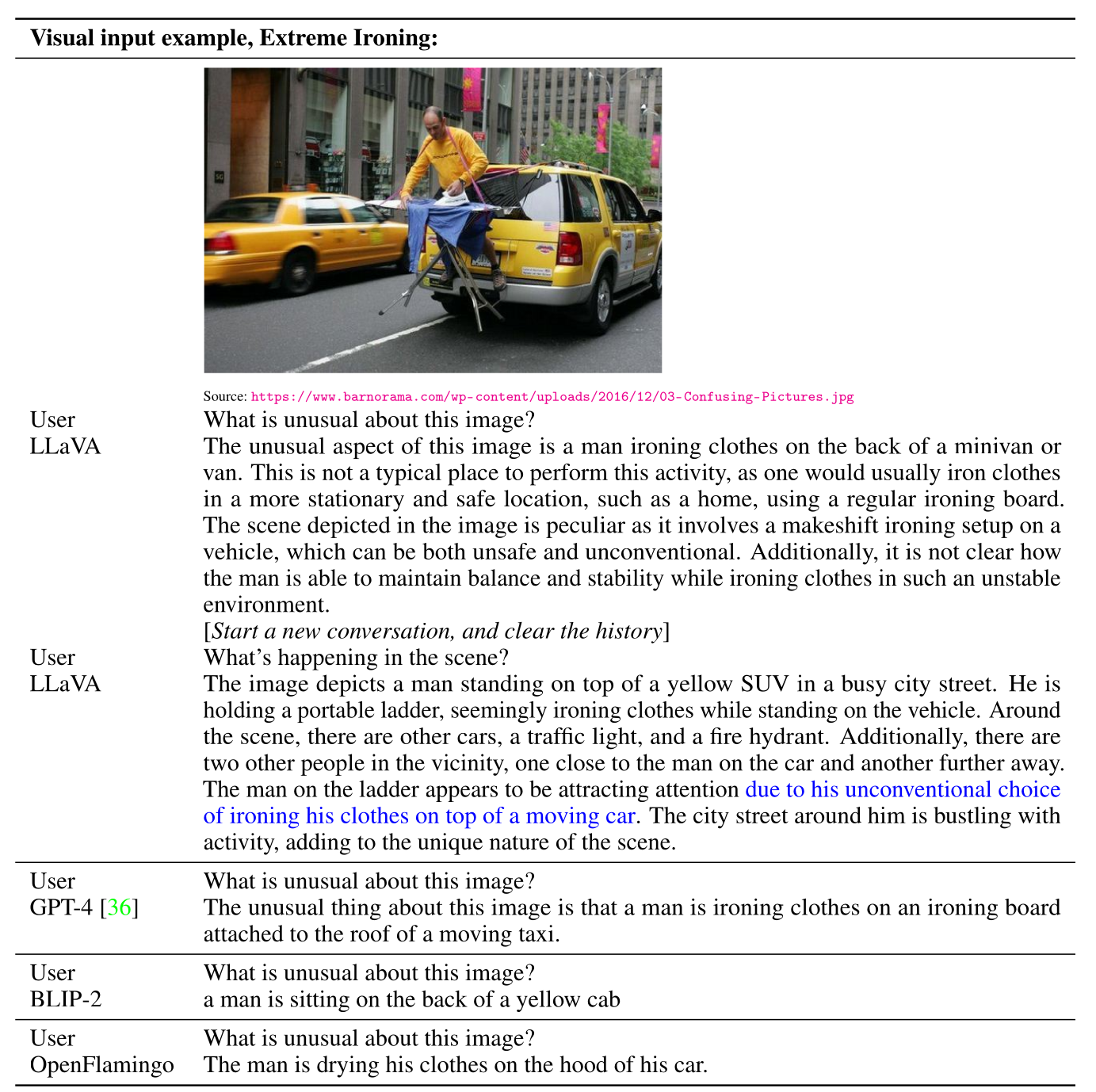

LLaVA 的定性示例：“Extreme Ironing” 这张图，LLaVA 的回答比 GPT-4、BLIP-2、OpenFlamingo 更细（讲义图 images/llava-example.png）
LLaVA 的定性示例：“Extreme Ironing” 这张图，LLaVA 的回答比 GPT-4、BLIP-2、OpenFlamingo 更细（讲义图 images/llava-example.png）

图里是一张黄色出租车后备箱上搭着熨衣板、人在街上熨衣服的照片。问"这张图有什么不寻常的”：LLaVA 给出一大段分析（在车上熨衣服既不安全也不常规，还好奇他怎么保持平衡），并能在多轮对话中继续描述（“一个人站在黄色 SUV 顶上，手里拿着便携梯子……"）；GPT-4 的回答是"一个男人在移动的出租车的车顶的熨衣板上熨衣服”；BLIP-2 说"一个男人坐在黄色出租车后座上”；OpenFlamingo 说"这个男人在车头盖上晾衣服”。Percy 指出的一个细节是：即使提问没有引导"不寻常"，LLaVA 仍然会主动去讲这个场景的异常之处。

5.2 第四轮问答

LLaVA 讲完，Percy 停下来问"关于 LLaVA 有疑问吗"，这轮问答没有展开实质内容，紧接着就翻页了。

§6 LLaVA OneVision：动态分辨率与模态配平

LLaVA OneVision（https://arxiv.org/pdf/2408.03326 ）是 2024 年的版本，在它之前还有 LLaVA 1.5 和 LLaVA-Next 两个中间版本。它要解决的核心问题是 LLaVA 只处理单张固定分辨率图像。

组件升级。视觉 encoder 从 CLIP 换成 SigLIP（用最后一层 Transformer 前后的 grid features）；文本 decoder 从 Vicuna 换成 Qwen-2 72B（当时能拿到的最好的语言模型）；投影从一个线性层变成 2 层 MLP。

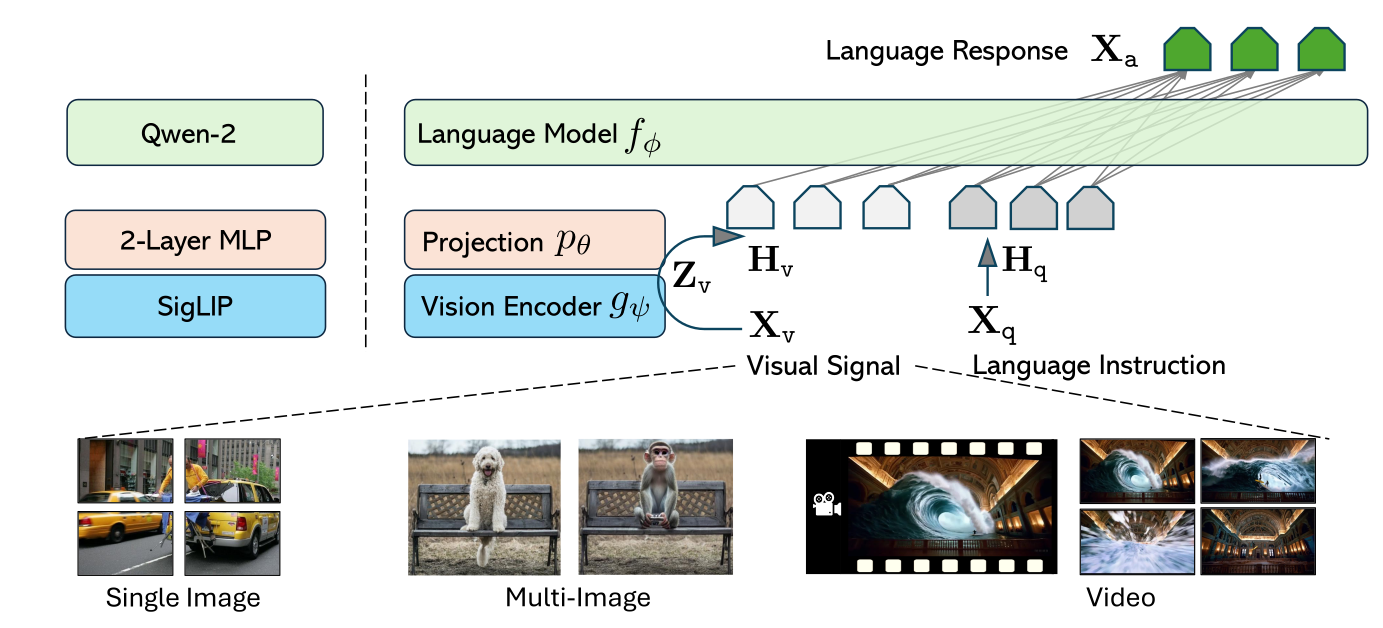

LLaVA OneVision 架构：SigLIP + 2 层 MLP + Qwen-2，支持单图、多图、视频三类输入（讲义图 images/llava-onevision.png）
LLaVA OneVision 架构：SigLIP + 2 层 MLP + Qwen-2，支持单图、多图、视频三类输入（讲义图 images/llava-onevision.png）

6.1 AnyRes：保留高分辨率

为什么需要动态分辨率。Percy 的理由很直接：保留高分辨率很重要，比如 OCR。而 CLIP 那种"缩放到短边 336 再中心裁剪到 336 × 336"的做法，对文档来说是灾难——一张文档裁到 336 × 336 之后根本读不出字。

解法是 LLaVA 1.5 就引入的 AnyRes（https://static.hliu.cc/files/llava/improved_llava.pdf ）：把图像切成 $a \times b$ 块，每块分辨率匹配视觉 encoder 的输入尺寸，逐块编码再拼起来；如果块数太多（原图分辨率过高），就用双线性插值把 token 数压下去。

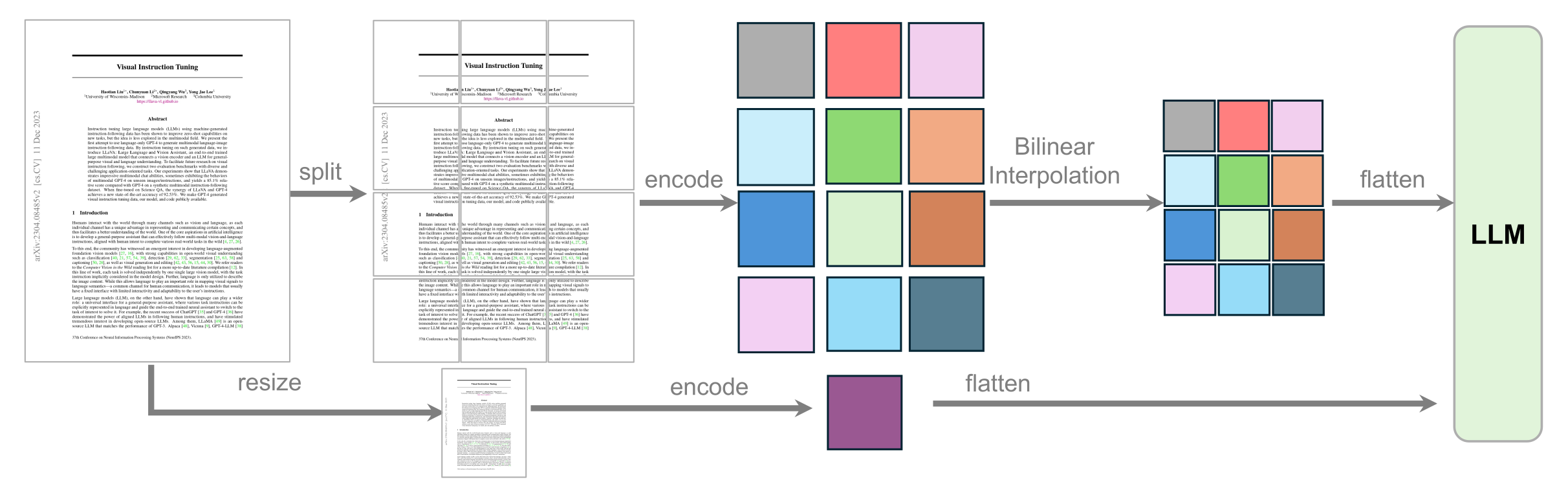

AnyRes 流程：文档图 split 成块 + resize 出全图，各自 encode，对齐后做 Bilinear Interpolation，flatten 送进 LLM（讲义图 images/llava-onevision-anyres.png）
AnyRes 流程：文档图 split 成块 + resize 出全图，各自 encode，对齐后做 Bilinear Interpolation，flatten 送进 LLM（讲义图 images/llava-onevision-anyres.png）

讲义图用 LLaVA 论文自己当输入（一张 2023 年 12 月 11 日的 arXiv 预印本首页）演示整个流程：左边是原文档；两条路径并行——上面的 “split” 路径把它切成 3 × 3 九块，每块单独 encode 成一个彩色方块；下面的 “resize” 路径把整张图缩成一个小图，encode 成一块紫色。九块彩色 + 一块紫色对齐拼成完整版面之后，做 Bilinear Interpolation（这正是"块数太多就插值降采样"的那一步），flatten 成序列送进 LLM。

6.2 三类输入的 token 配平

OnVision 要同时处理单图、多图、视频。目标是让所有模态产生长度大致相当的序列，否则视频会把数据集淹没。讲义图把策略和 token 数一起标了出来：

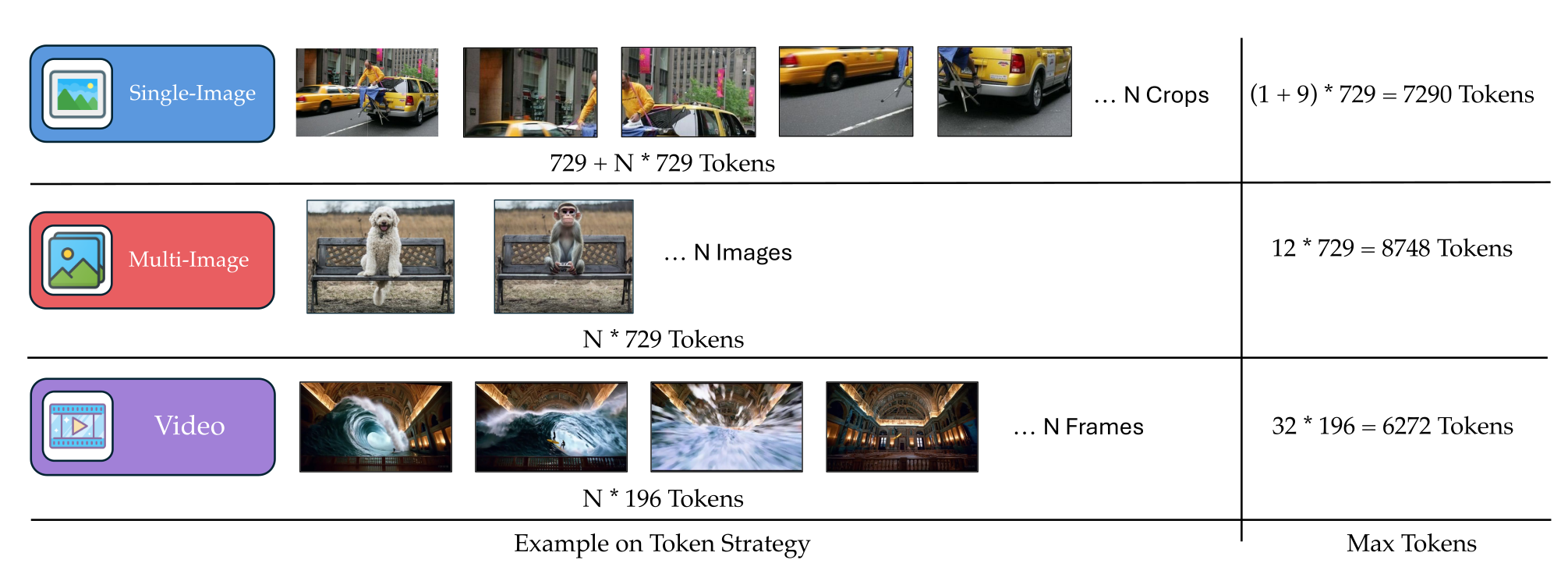

三类输入的 token 策略与上限：单图 (1+9)×729 = 7290，多图 12×729 = 8748，视频 32×196 = 6272（讲义图 images/llava-onevision-modalities.png）
三类输入的 token 策略与上限：单图 (1+9)×729 = 7290，多图 12×729 = 8748，视频 32×196 = 6272（讲义图 images/llava-onevision-modalities.png）

  • 单图：用更高分辨率。一张全图降采样 + 最多 N 个 crop，N 上限是 9，公式 $729 + N \times 729$，最大 $(1 + 9) \times 729 = 7290$ 个 token。也就是说每个 crop 贡献 729 个 token。
  • 多图：每张图都用基础分辨率，公式 $N \times 729$，最大 $12 \times 729 = 8748$。因为每张图只有 729 个 token，所以能塞进更多张。
  • 视频：每帧用更低分辨率，公式 $N \times 196$，帧数上限 32，最大 $32 \times 196 = 6272$。每帧只有 196 个 token。

Percy 用一句很形象的话总结：“如果只有一张图，我就多看几眼；如果有多张图，我就远远地看一眼；如果是视频，每帧看得更粗。“他也解释了为什么视频要限帧：上下文长度会爆——这也是他说"后面会看到，能处理多模态很大一部分就是能处理更长上下文"的伏笔。

6.3 数据哲学：质量优先，以及"明目张胆"的蒸馏

数据总量 1.6M，讲义给了两张甜甜圈图。第一张是单图部分（3.2M，属于 LLaVA 1.5 阶段）：

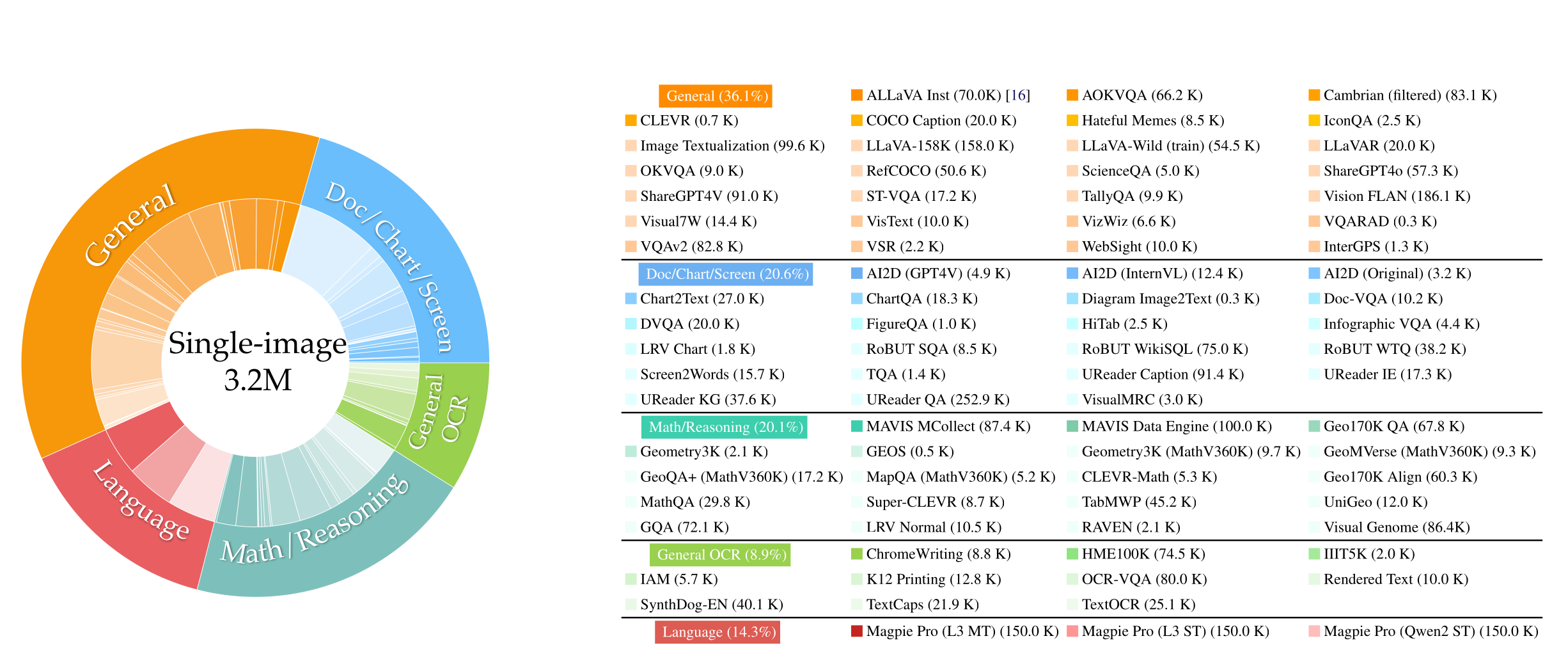

单图数据 3.2M 的构成：General 36.1%、Doc/Chart/Screen 20.6%、Math/Reasoning 20.1%、Language 14.3%、General OCR 8.9%（讲义图 images/llava-onevision-data-1.png）
单图数据 3.2M 的构成：General 36.1%、Doc/Chart/Screen 20.6%、Math/Reasoning 20.1%、Language 14.3%、General OCR 8.9%（讲义图 images/llava-onevision-data-1.png）

第二张是 OneVision 的混合：

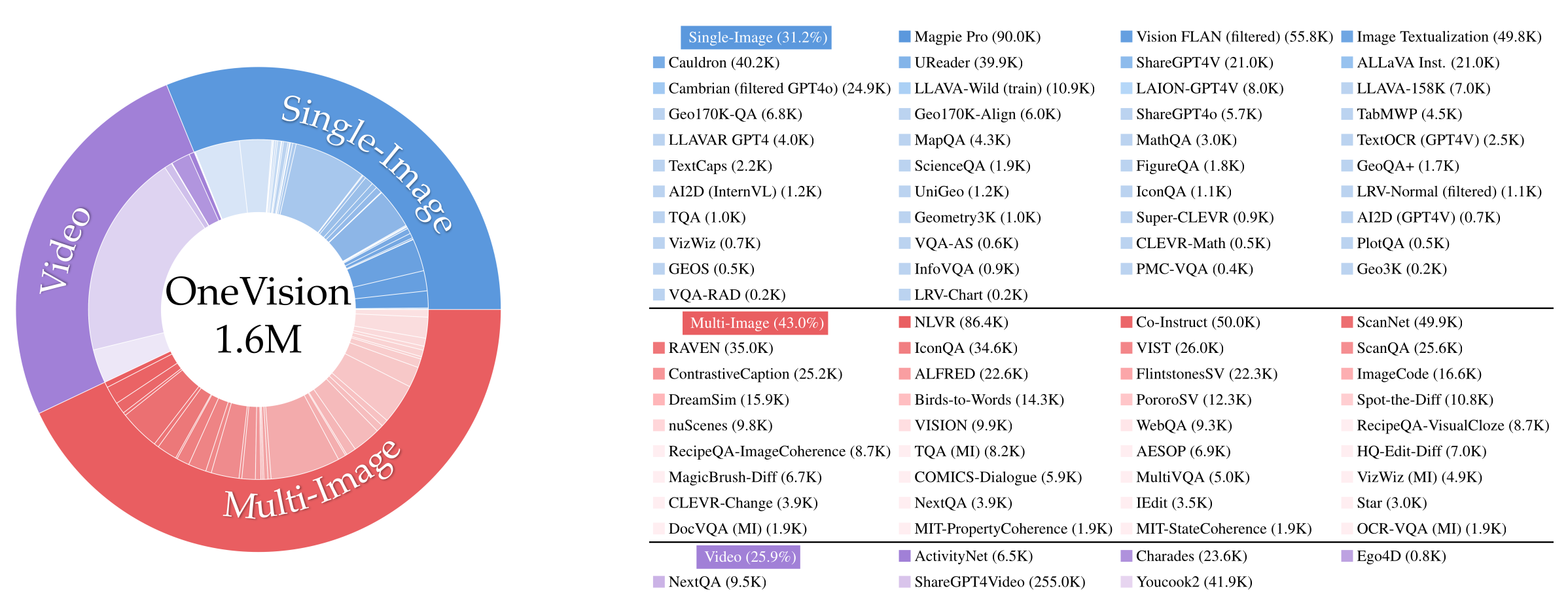

OneVision 1.6M 的构成：Single-Image 31.2%、Multi-Image 43.0%、Video 25.9%（讲义图 images/llava-onevision-data-2.png）
OneVision 1.6M 的构成：Single-Image 31.2%、Multi-Image 43.0%、Video 25.9%（讲义图 images/llava-onevision-data-2.png）

从这两张图能看出数据的味道。单图部分的大头是 OCR 和文档类——UReader QA 252.9K、ChartQA 18.3K、AI2D 各版本 12.4K/4.9K/3.2K、InfographicVQA 4.4K、SynthDog-EN 40.1K；多图部分有 NLVR 86.4K、ScanNet 49.9K、VIST 26.0K、Spot-the-Diff 10.8K、RecipeQA-ImageCoherence 8.7K；视频部分 ShareGPT4Video 就占 255.0K，还有 Youcook2 41.9K、Charades 23.6K。Percy 的评价是：这是很典型的”targeted data"，任务导向极强——本质上属于 post-training territory，你要模型会做什么任务，就去造那类任务的样本。而且"这篇工作是毫不掩饰地在蒸馏 GPT-4"，这样能拿到最好的性能；他坦承这不算理想，“但如果你没有标注预算，这就是你会做的事”。

6.4 三阶段训练

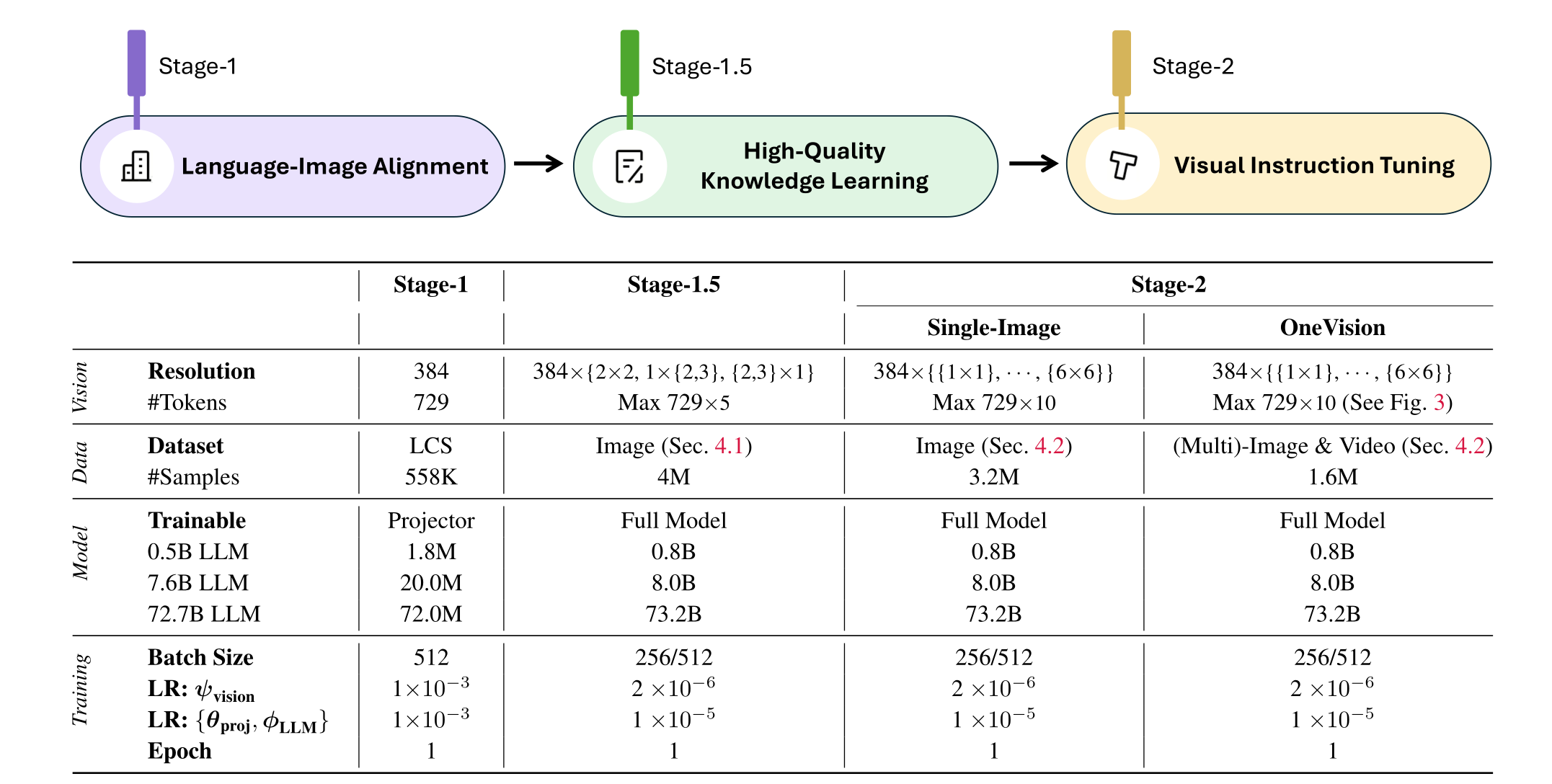

三阶段训练：Stage-1 语言-图像对齐、Stage-1.5 高质量知识学习、Stage-2 视觉指令微调（讲义图 images/llava-onevision-training.png）
三阶段训练：Stage-1 语言-图像对齐、Stage-1.5 高质量知识学习、Stage-2 视觉指令微调（讲义图 images/llava-onevision-training.png）

讲义这张表把每个阶段的每个数字都列了：

维度Stage-1Stage-1.5Stage-2 (Single-Image)Stage-2 (OneVision)
分辨率384$384\times\{2{\times}2, 1{\times}\{2,3\}, \{2,3\}{\times}1\}$$384\times\{\{1{\times}1\},\dots,\{6{\times}6\}\}$同左
token 数729最多 $729\times5$最多 $729\times10$最多 $729\times10$
数据集LCSImageImage(Multi)-Image & Video
样本数558K4M3.2M1.6M
可训练参数（72.7B LLM）仅 Projector，72.0MFull Model，73.2BFull Model，73.2BFull Model，73.2B
batch size512256/512256/512256/512
视觉侧学习率$1\times10^{-3}$$2\times10^{-6}$$2\times10^{-6}$$2\times10^{-6}$
投影+LLM 学习率$1\times10^{-3}$$1\times10^{-5}$$1\times10^{-5}$$1\times10^{-5}$

几个可以直接读出来的结论：第一阶段（Language-Image Alignment，558K 条 LCS 数据）只训 projector，对 0.5B LLM 时是 1.8M 参数、对 7.6B LLM 时是 20.0M、对 72.7B LLM 时是 72.0M；第二阶段开始全参数训练（73.2B）；三阶段各只跑 1 个 epoch；学习率从第一阶段的 $10^{-3}$ 掉到第二阶段的 $10^{-6}$ / $10^{-5}$——差了三个数量级，因为第一阶段是在训一个随机初始化的投影，第二三阶段是在微调一个已经训好的模型。

Percy 对"为什么从两阶段变成三阶段"给了一个很诚实的说法：他不确定有什么原则性的理由，只知道中间那个 Stage-1.5 是用高质量数据、更偏向"知识”；最后那个 Stage-2 则是让训练样本长成下游任务的样子。

6.5 跨模态迁移

这一节是 Percy 觉得有意思的部分：不同模态之间存在迁移，而且有些组合在训练时从未出现过。

  • 单图图表数据 → 多图联合推理。训练时全是单图，问的是图表或表格的问题；测试时给两张图，一张表、一张图，让模型一起推理。讲义的例子是一道保险题：

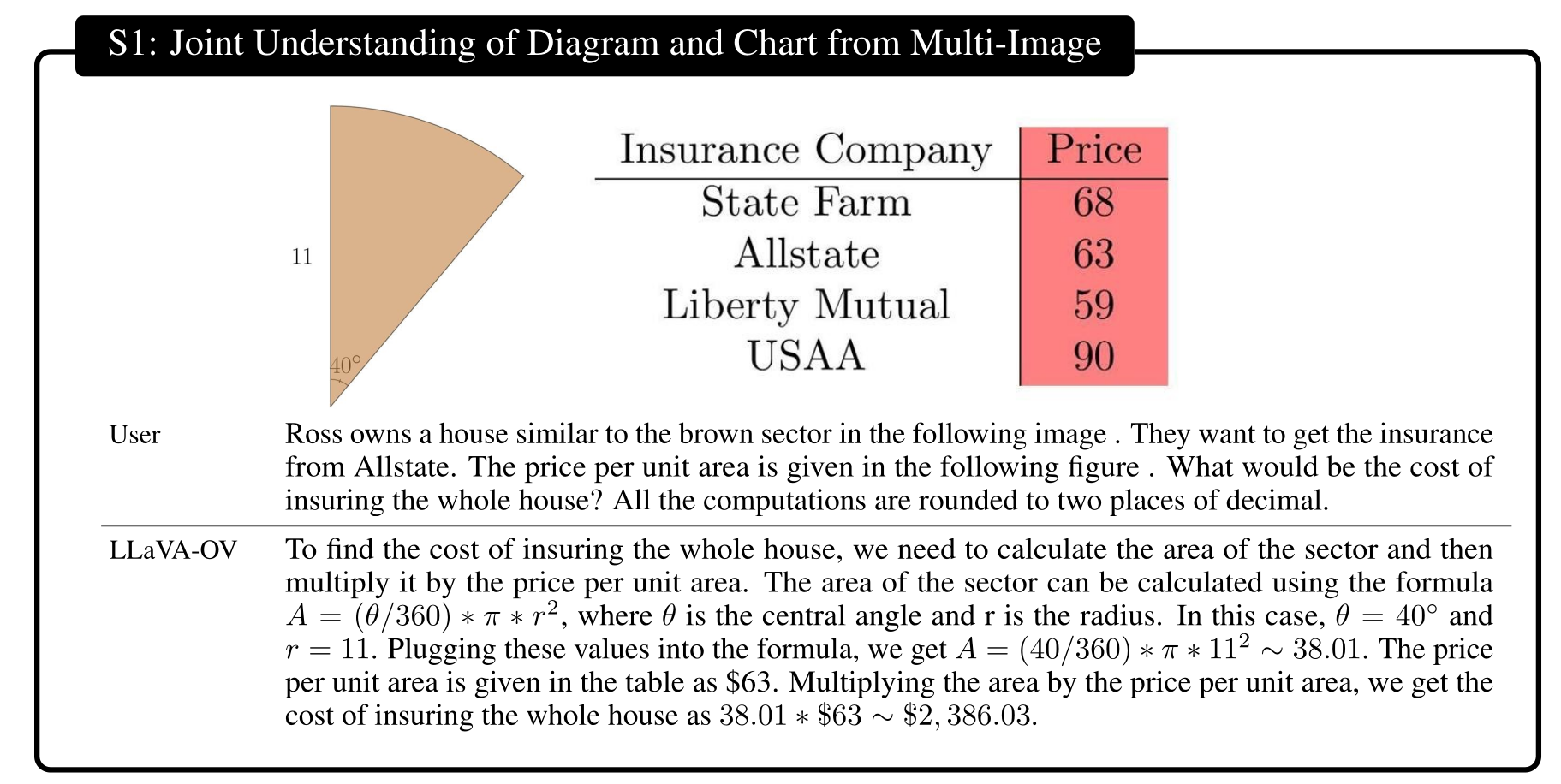

    S1：扇形图（r=11，θ=40°）加一张保险价格表，模型自己算出面积再乘单价（讲义图 images/llava-onevision-transfer-s1.png）
    S1：扇形图（r=11，θ=40°）加一张保险价格表，模型自己算出面积再乘单价（讲义图 images/llava-onevision-transfer-s1.png）

    用户问：Ross 有一栋房子形状像图里的棕色扇区，想从 Allstate 买保险，单价在表里，整栋房子的保费是多少？表里列着 State Farm 68、Allstate 63、Liberty Mutual 59、USAA 90。模型自己写了 $A = (\theta/360) \times \pi \times r^2$，代入 $\theta = 40$、$r = 11$ 得 $A \approx 38.01$，乘单价 63，算出 $\$2{,}386.03$——这是把两张图的信息联合起来做完一整条计算链。

  • 单图 OCR + 多图关系推理 → GUI agent。训练时 OCR 只在单图上做，关系推理只在多图上做；测试时给四张连续的手机截图，让它描述三步点击操作。

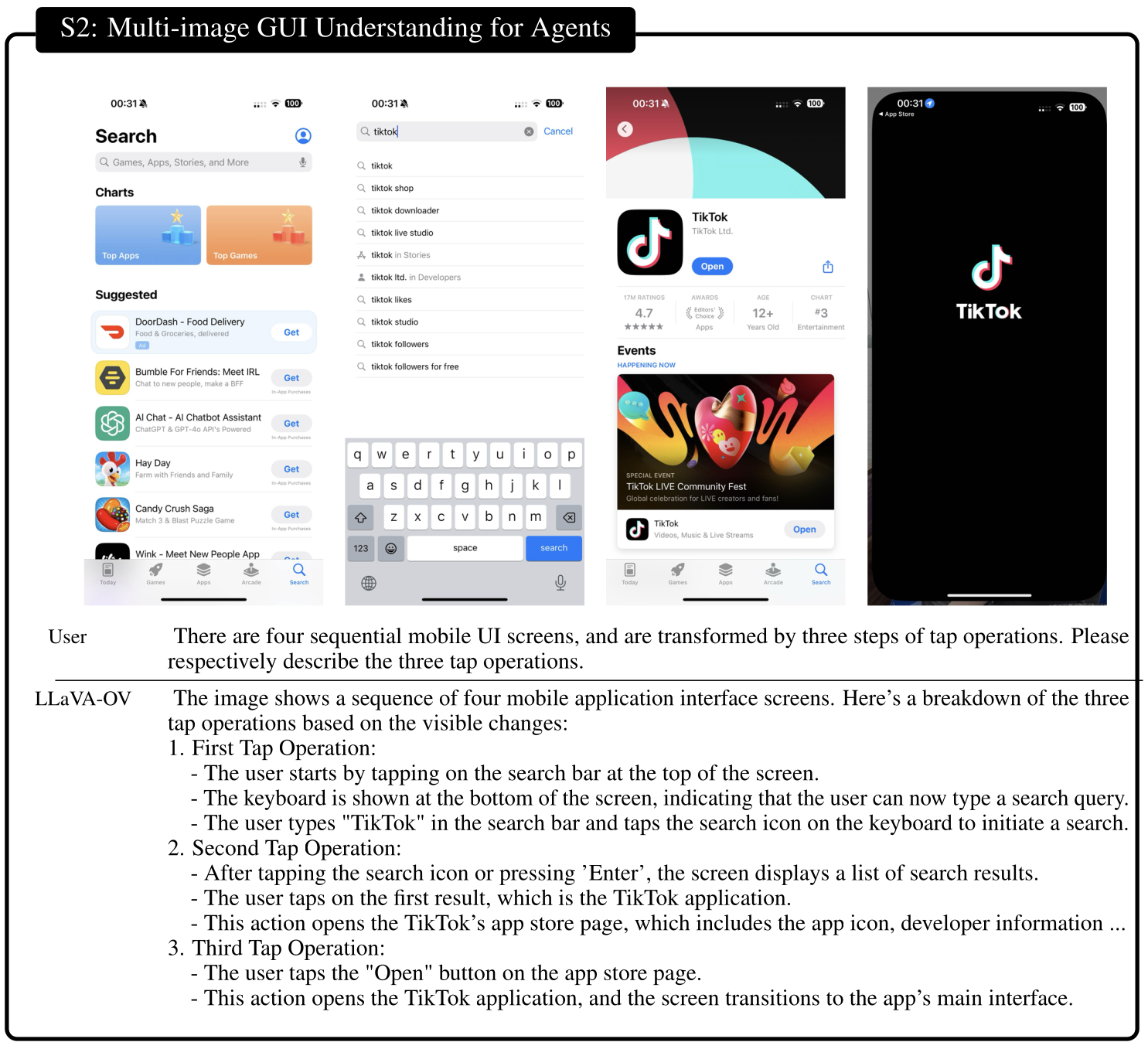

    S2：四张 iPhone 截图（搜索、输入、应用商店页、App 主界面），模型还原出三步操作（讲义图 images/llava-onevision-transfer-s2.png）
    S2：四张 iPhone 截图（搜索、输入、应用商店页、App 主界面），模型还原出三步操作（讲义图 images/llava-onevision-transfer-s2.png）

    模型的回答把整条链路拆开了：第一步点亮搜索框、键盘弹出、输入 “TikTok” 并点搜索；第二步点第一条搜索结果、打开 TikTok 的应用商店页；第三步点 “Open” 按钮、应用启动。这类能力正是 GUI agent 需要的。

  • 单图 visual prompting → 视频。训练数据里只有"在一张图上画个圈，表示你应该关注这块区域"，测试时变成视频里圈一个球员。

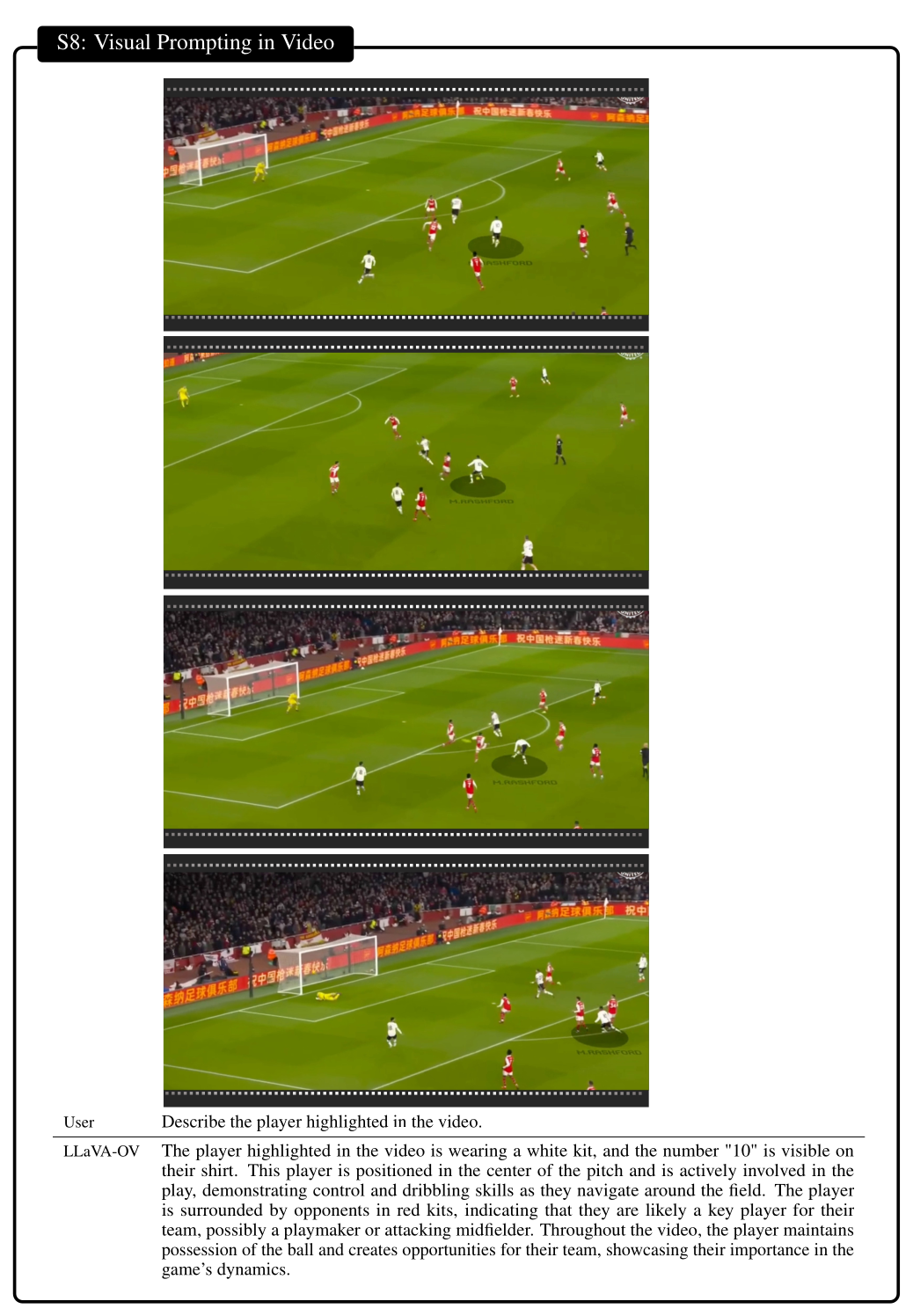

    S8：足球视频里高亮一个球员，问"描述被高亮的球员"，模型认出穿白衣、号码 10（讲义图 images/llava-onevision-transfer-s8.png）
    S8：足球视频里高亮一个球员，问"描述被高亮的球员"，模型认出穿白衣、号码 10（讲义图 images/llava-onevision-transfer-s8.png）

    用户问 “Describe the player highlighted in the video."，模型回答那个被高亮的球员穿白色球衣、球衣上有 “10” 号、在中场位置控球，并推断他可能是组织核心或进攻型中场——而"高亮圈"这个提示概念在视频数据里从未出现过。

Percy 的态度是"乍一看挺吓人，你基本是在逐任务地做监督学习”，但只要任务数量足够多，模型就会产生某种迁移，这算是让人安心的证据。

总结 LLaVA 系列：标准 VLM 模板（视觉 encoder + projector + LM）；绝大部分工作量花在数据策展上，而且严重依赖"合成的、任务特定的"数据；LLaVA 系列最可贵的一点是开源——不只放权重，还放数据，你可以真正复现和研究。

§7 Qwen-VL 与 Qwen2-VL：从固定 256 token 到原生分辨率

7.1 Qwen-VL（2023）

Qwen 从 2023 年也开始做多模态。第一版叫 Qwen-VL（https://arxiv.org/abs/2308.12966 ），Percy 说希望快速过掉，因为模式已经看熟了。

架构有三处要记：视觉 encoder 用 OpenCLIP 的 ViT-bigC（14 × 14 patch）——OpenCLIP 就是 CLIP 的开源复现（https://arxiv.org/abs/2212.07143 ）；adaptor 用一层 cross-attention，引入 2D 位置编码，输出映射到固定 256 个 token；特殊 token 有三个：<img> 表示图像、<box> 表示 bounding box、<ref> 表示描述引用。Percy 吐槽了那个固定 256：“这显然不够灵活，后面会被改掉”——顺带自嘲了一句，这个现象的根源是"讲义是用 HTML 写的"（幻灯片被裁掉了一部分）。

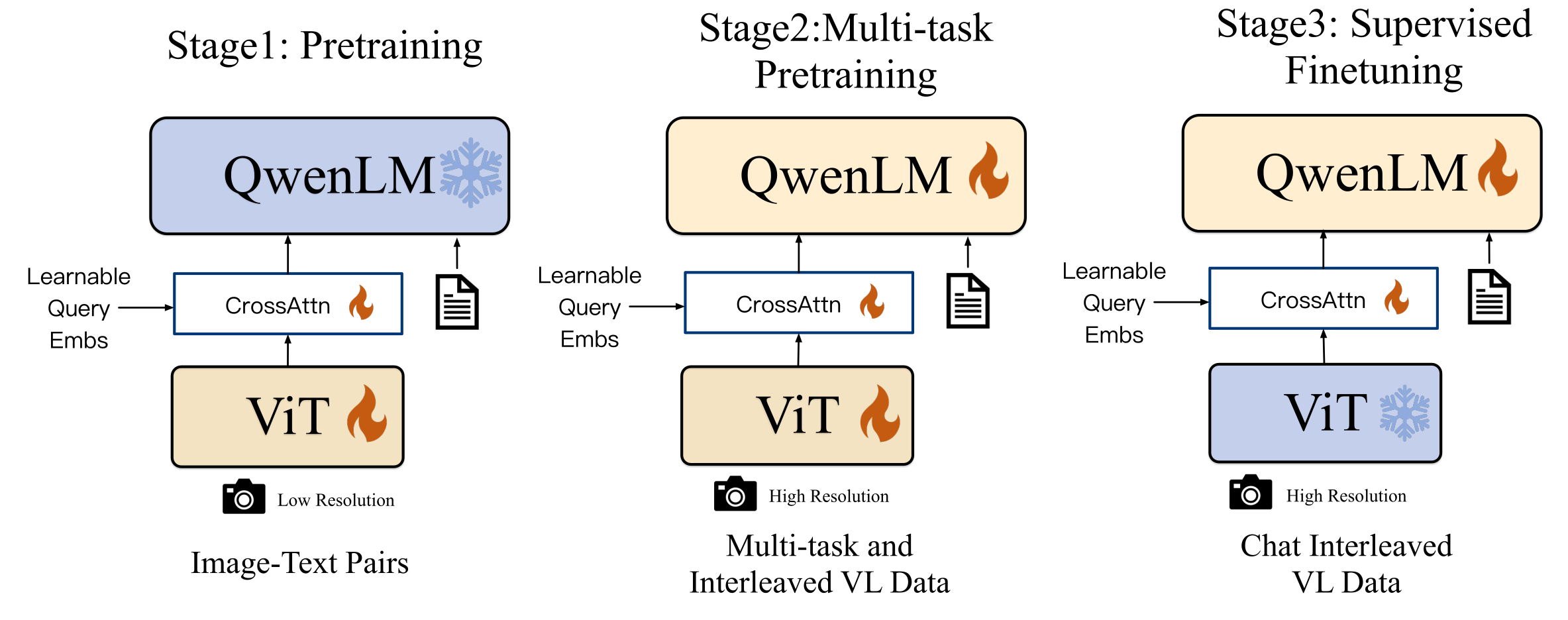

Qwen-VL 三阶段：Stage1 冻结 QwenLM、训练 ViT + CrossAttn；Stage2 全部解冻；Stage3 冻结 ViT、训练 CrossAttn + QwenLM（讲义图 images/qwen-vl-stages.png）
Qwen-VL 三阶段：Stage1 冻结 QwenLM、训练 ViT + CrossAttn；Stage2 全部解冻；Stage3 冻结 ViT、训练 CrossAttn + QwenLM（讲义图 images/qwen-vl-stages.png）

训练分三阶段，和 LLaVA 一样是三阶段，但冻结策略不同：

  • Stage 1（Pretraining）：大规模低质量数据（Image-Text Pairs），低分辨率。冻结 QwenLM，训练 ViT 和 CrossAttn adaptor。注意这里和 LLaVA 的区别——LLaVA 第一阶段冻结视觉 encoder 只训 projector，Qwen-VL 这一阶段是训练视觉 encoder 的。
  • Stage 2（Multi-task Pretraining）：质量更高的任务特定数据（多任务 + 交错图文数据），提高分辨率，训练全部参数。
  • Stage 3（Supervised Finetuning）：指令微调数据（Chat Interleaved VL Data），冻结 visual encoder，训练 adaptor 和 LM。

Percy 提到 Stage 1 的训练数据量是 1.4 billion 条样本。

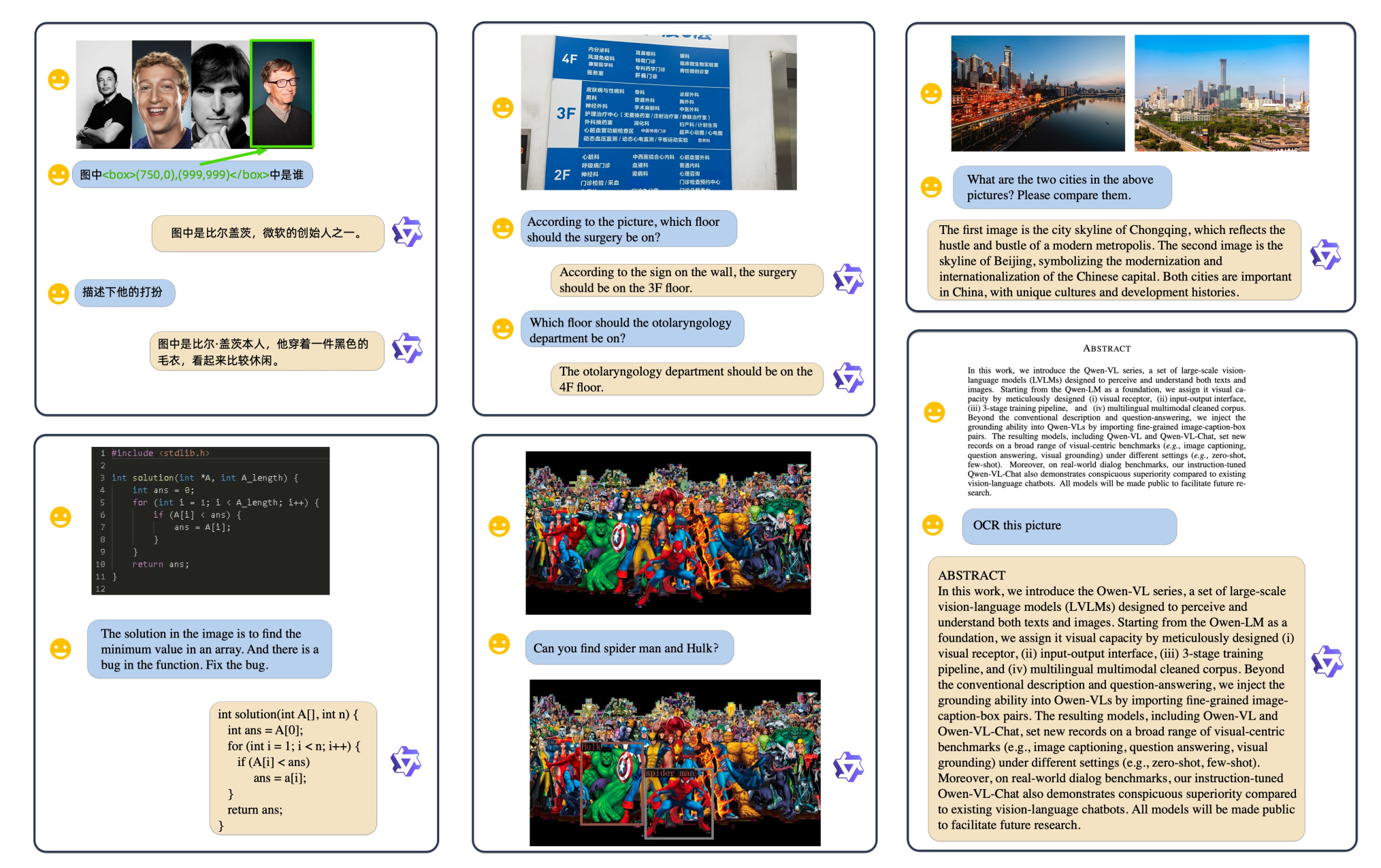

Qwen-VL 的能力示例：中文 grounding（<box> 定位比尔·盖茨）、医院指示牌 OCR、城市对比、从截图改代码 bug、定位蜘蛛侠和浩克、OCR 论文摘要（讲义图 images/qwen-vl-examples.png）
Qwen-VL 的能力示例：中文 grounding（<box> 定位比尔·盖茨）、医院指示牌 OCR、城市对比、从截图改代码 bug、定位蜘蛛侠和浩克、OCR 论文摘要（讲义图 images/qwen-vl-examples.png）

六个象限里能看出这一版的取向。左上是用中文问 图中<box>(750,0),(999,999)</box>中是谁，模型答"比尔·盖茨，微软的创始人之一"，接着还能用中文描述他的穿着——这体现了 <box> 这个特殊 token 的用法：模型输出的不是图像，而是边界框坐标。中间是医院楼层指示牌的 OCR，问"手术应该在几楼"（答 3 楼）、“耳鼻喉科在几楼”（答 4 楼）。右边是两张城市照片的对比描述。左下是一张 C 代码截图，问"找出最小值并修复 bug"，模型识别出 ans = 0 的初始化错误。中下是"Can you find spider man and Hulk?"，输出两个框。右下是"OCR this picture"，直接把 Qwen-VL 论文的摘要识别出来。Percy 说这很"Qwen"——他们的目标本来就包含"让视觉模型也擅长代码"，因为语言模型本身就会写代码。

7.2 Qwen2-VL：动态分辨率与 MRoPE

Qwen2-VL（https://arxiv.org/abs/2409.12191 ）升级了两件事。视觉 encoder 更大，达到 675M；更关键的是引入了动态分辨率——Percy 指出这其实就是把 LLaVA 的 AnyRes 想法搬过来，而做视频时动态分辨率是必需的。

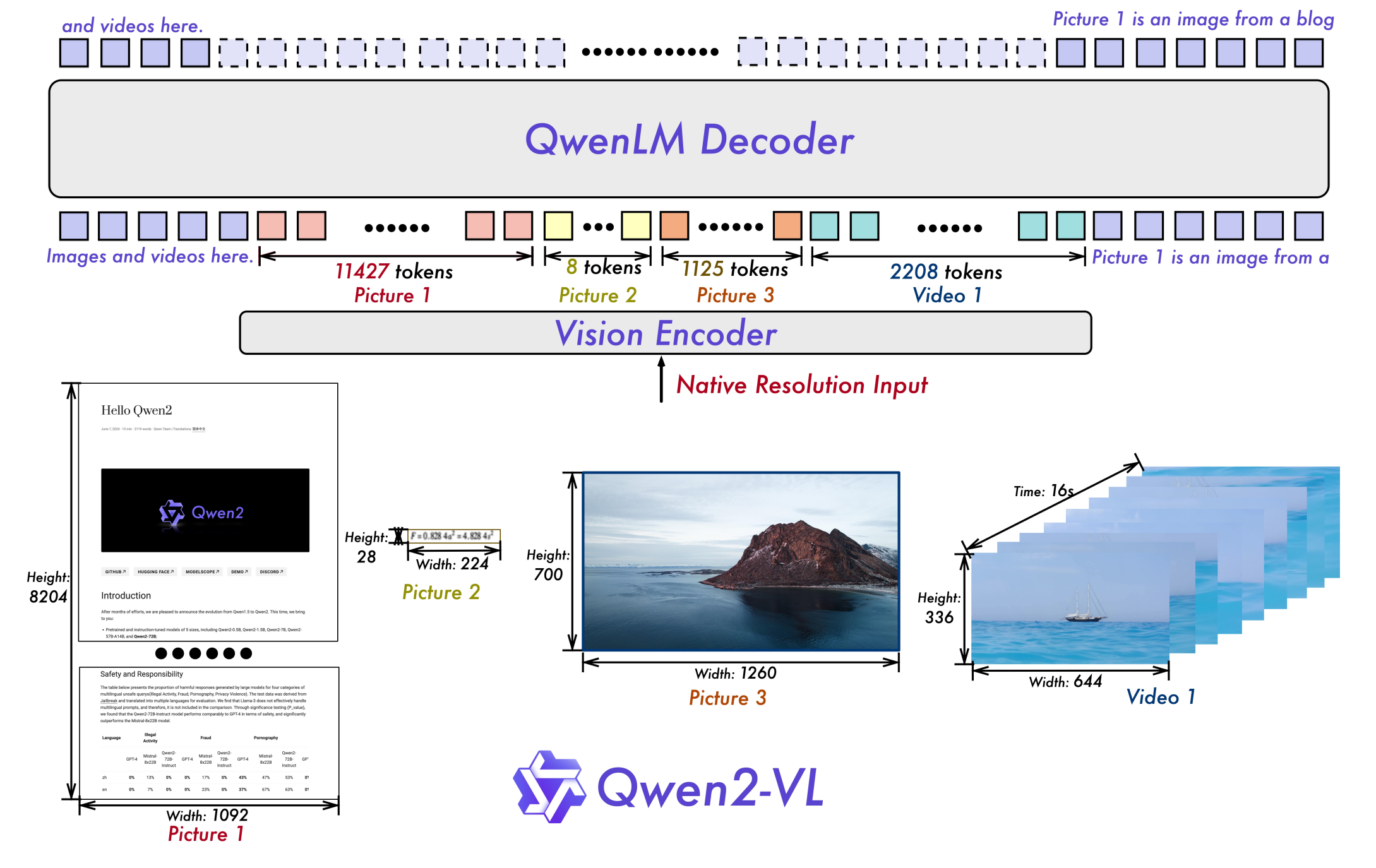

Qwen2-VL：原生分辨率输入，同一张图可能映射成 11427 个 token，一张小公式图只有 8 个 token，一张照片 1125 个，一段 16 秒视频 2208 个（讲义图 images/qwen2-vl-architecture.png）
Qwen2-VL：原生分辨率输入，同一张图可能映射成 11427 个 token，一张小公式图只有 8 个 token，一张照片 1125 个，一段 16 秒视频 2208 个（讲义图 images/qwen2-vl-architecture.png）

讲义图给了非常精确的对照，正好补上口述的约数：

输入原始分辨率token 数
Picture 1（一篇博客长截图）1092 × 820411427
Picture 2（一张公式小图）224 × 288
Picture 3（一张风景照片）1260 × 7001125
Video 1（16 秒视频）644 × 3362208

Percy 口头说的是"这张图可能映射到 11,000 个 token，这张公式小图只映射到 8 个"，图上给的精确值是 11427 和 8——差了三个数量级。机制是这样的：每个 224 × 224 的 patch 用 ViT/14 编码，然后为了压缩序列长度，把每 2 × 2 个 token 合并成 1 个，于是每个 patch 最终产生 66 个 token。视频则是每秒采样 2 帧，token 数上限 16,000（讲义其他地方的精确值是 16384）。Percy 还提了一句，那个 8 个 token 的公式小图旁边标着 $F = 0.8284f'^4 = 4.8284f'$，这是图像尺寸到 token 数的换算公式。

MRoPE（Multimodal Rotary Position Embedding）。回到 CLIP 那轮问答里关于位置编码的讨论，Qwen2-VL 在这里做了实质改动：

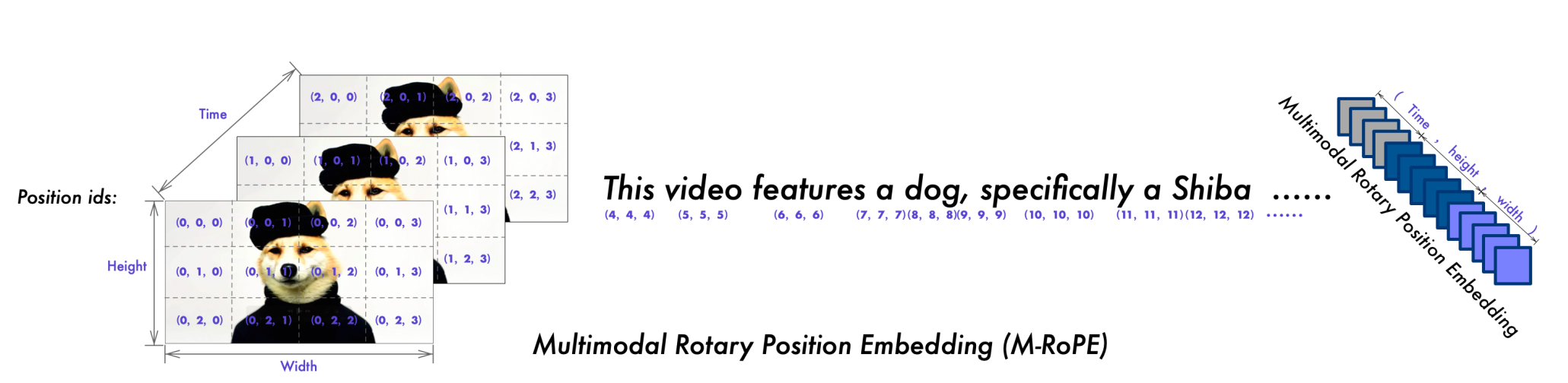

M-RoPE：位置 id 变成 (time, height, width) 三元组，第一帧是 (0,0,0)…(0,2,3)，后续文本 token 是 (4,4,4)、(5,5,5)（讲义图 images/qwen2-vl-mrope.png）
M-RoPE：位置 id 变成 (time, height, width) 三元组，第一帧是 (0,0,0)…(0,2,3)，后续文本 token 是 (4,4,4)、(5,5,5)（讲义图 images/qwen2-vl-mrope.png）

RoPE 的性质是：两个向量的内积只依赖它们的距离。一维情况下距离就是 token 索引之差。M-RoPE 把这个想法推广到 3D：一个 patch 的位置是一个三元组（time、height、width），每一维各自算 RoPE 再拼起来。图的左半部分是位置 id 的实际取值——第一帧（time = 0）是 $(0,0,0)$、$(0,0,1)$、$(0,0,2)$、$(0,0,3)$、$(0,1,0)$…… 沿 height 和 width 展开；第二帧 time = 1，以此类推；等到图像/视频 token 结束、进入文本 token 时，位置 id 变成 $(4,4,4)$、$(5,5,5)$、$(6,6,6)$——三个维度同步递增，相当于文本把时间轴也一起往前推。Percy 评价这个想法"相当直接"，但预告了 Qwen3 会指出它其实有点次优。

其他细节：语言模型用 Qwen2 初始化，视觉 encoder 用 DFN 初始化（https://arxiv.org/abs/2309.17425 ）；训练还是三阶段（Stage 1 只训视觉 encoder、Stage 2 训全部参数、Stage 3 在指令跟随数据上训语言模型）；Percy 强调从这里开始，一张图里会有一堆 token，上下文长度成了主要矛盾。

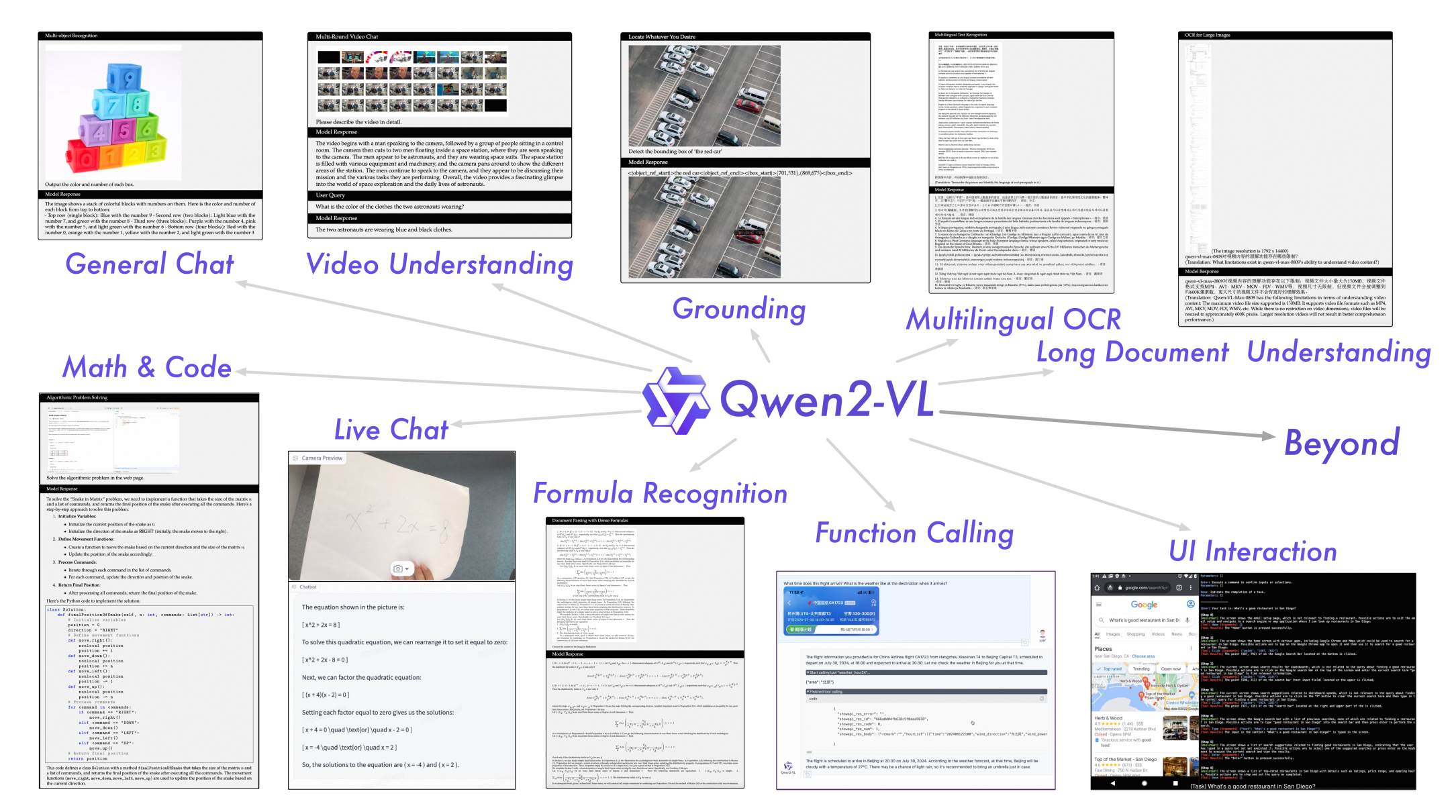

Qwen2-VL 的能力全景：General Chat、Video Understanding、Grounding、Multilingual OCR、Long Document Understanding、Math & Code、Live Chat、Formula Recognition、Function Calling、UI Interaction（讲义图 images/qwen2-vl-capabilities.png）
Qwen2-VL 的能力全景：General Chat、Video Understanding、Grounding、Multilingual OCR、Long Document Understanding、Math & Code、Live Chat、Formula Recognition、Function Calling、UI Interaction（讲义图 images/qwen2-vl-capabilities.png）

这张图值得记住，因为它标出了这类模型能力的边界已经推到哪里：多语言 OCR（希伯来文和中文混排）、超长文档理解（中文技术文档）、公式识别（手写 $x^2 + 2x = 8$ 的求解过程）、实时视频对话、函数调用（航班查询 API）、UI 交互（Google 地图订餐）——最后还画了个箭头指向 “Beyond”。

§8 Qwen3-VL：一个系统工程

Qwen3-VL（https://arxiv.org/abs/2511.21631 ）是去年（相对讲义时间）的版本。Percy 的评价是：“我不认为这些是结构上的大改动，但它们大概都会影响模型质量。“而且——”这已经是一篇系统论文了"。

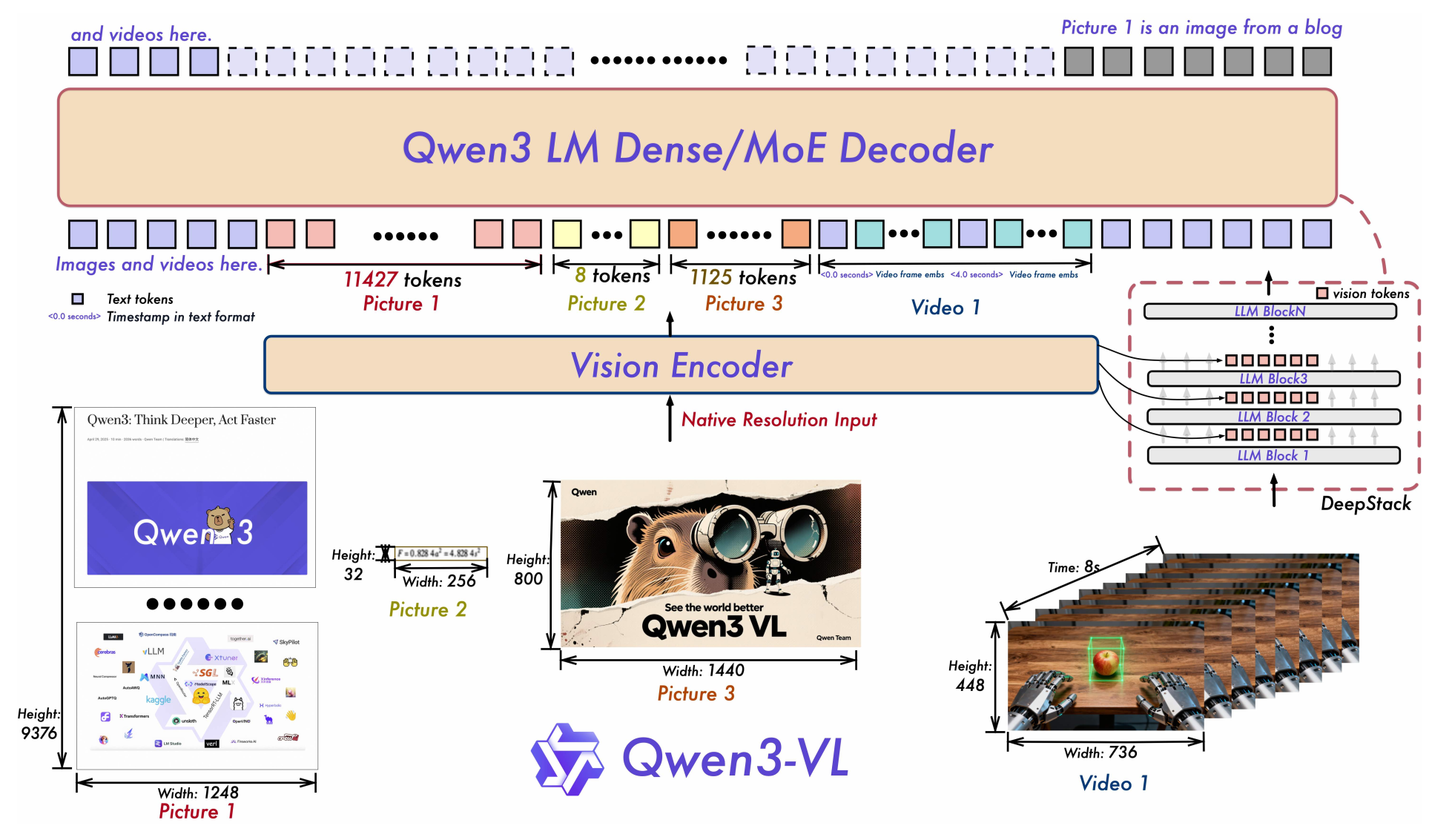

Qwen3-VL：Qwen3 LM Dense/MoE Decoder + 原生分辨率输入；右侧 DeepStack 把视觉 token 注入 LLM Block 1 到 Block N；视频帧带显式时间戳 token（讲义图 images/qwen3-vl.png）
Qwen3-VL：Qwen3 LM Dense/MoE Decoder + 原生分辨率输入；右侧 DeepStack 把视觉 token 注入 LLM Block 1 到 Block N；视频帧带显式时间戳 token（讲义图 images/qwen3-vl.png）

语言模型升级到 Qwen-3 系列，dense 和 MoE 都有，最大到 235B-A22B。Qwen-3 本身很强，这直接抬高了最终模型的质量。另一个重点投入方向是长上下文理解，上下文长度可以到 256K——做长视频时这是刚需。

视觉 encoder 换成 SigLIP-2（https://arxiv.org/pdf/2502.14786 ），它其实是 SigLIP 的改进版，架构完全相同、设计上向后兼容。

Interleaved MRoPE。这是对 Qwen2 那版 M-RoPE 的修正。原来的做法是把维度分块：前一段给时间、接着一段给宽度、最后一段给高度。问题在于 RoPE 的每个分量代表不同的频率——这样分块意味着所有时间维都是低频、所有高度维都是高频。Qwen3 意识到这一点后改成交织：

text
[t w h t w h t w h t w h]   而不是   [t t t t w w w w h h h h]

这样每个轴都能同时暴露在低频和高频上。

显式时间戳。以前时间信息隐含在位置编码里——视频里每一帧天然占据不同位置，于是"有时间的概念"是位置编码的副产品。Qwen3 把时间显式化：直接插入代表时间的 token，比如 <0.0 seconds>、<4.0 seconds>（讲义图里画的就是这个）。Percy 推测这样做有用，是因为时间变成了可以直接引用的东西——你可以问"两秒之后发生了什么”。

sqrt 归一化的 per-token loss。问题在于样本长度极不均衡：视频样本非常长，单图样本非常短。默认做法是每个 token 权重相同，结果视频样本会压倒一切。Qwen3 的做法是把每个样本按长度的平方根归一化，以此压低超长样本的影响。Percy 说细节论文里讲得不清楚，但机制大概是这个。

DeepStack adaptor。回顾一下 adaptor 的演化史：LLaVA 是线性投影，然后是 MLP，然后是 cross-attention。DeepStack（https://arxiv.org/abs/2406.04334 ，DeepSeek 团队的论文）更进一步——它注意到视觉 encoder 本来就在每一层算出一叠视觉 embedding，于是把这些直接加进语言模型残差流的多个层里，图中画的是视觉 token 分别注入 LLM Block 1、Block 2、Block 3、…、Block N。Percy 的定性是：这比"视觉 encoder 是一个黑盒、只吐一个向量序列"要更深地融合。

训练流水线。现在有两段，预训练 4 个阶段 + 后训练 3 个阶段：

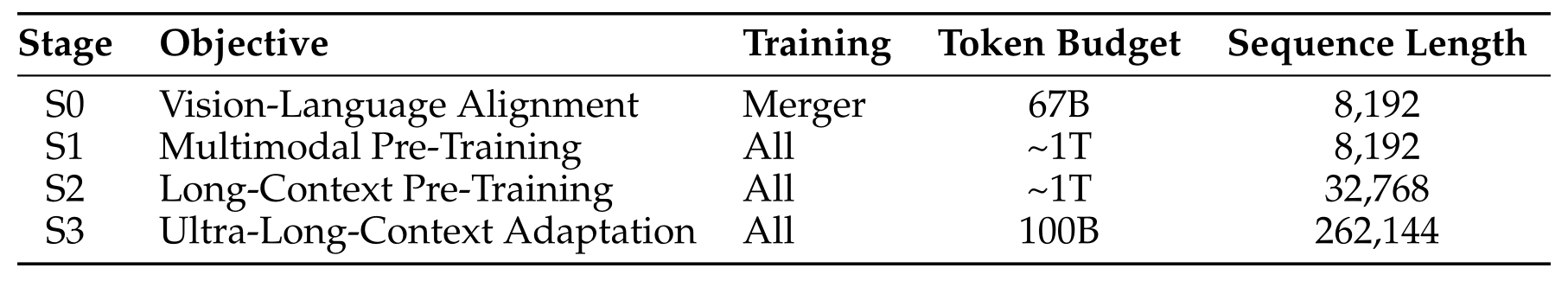

Qwen3-VL 预训练的四个阶段：S0 视觉-语言对齐（只训 Merger，67B token，8192 长度）、S1 多模态预训练（~1T，8192）、S2 长上下文预训练（~1T，32768）、S3 超长上下文适配（100B，262144）（讲义图 images/qwen3-vl-pretraining.png）
Qwen3-VL 预训练的四个阶段：S0 视觉-语言对齐（只训 Merger，67B token，8192 长度）、S1 多模态预训练（~1T，8192）、S2 长上下文预训练（~1T，32768）、S3 超长上下文适配（100B，262144）（讲义图 images/qwen3-vl-pretraining.png）

Stage目标训练范围token 预算序列长度
S0Vision-Language Alignment只训 Merger67B8,192
S1Multimodal Pre-Training全部~1T8,192
S2Long-Context Pre-Training全部~1T32,768
S3Ultra-Long-Context Adaptation全部100B262,144

这张表把 Percy 口述的几个点都对上了：S0 只用 67 billion token 做对齐（就是那个"没有自适应阈值，挑个 token 预算直接训"的阶段）；S1 到 S3 序列长度从 8K 到 32K 再到 256K（精确值 262,144）；token 的大头在中间两个阶段（各约 1T），最后那个超长上下文阶段只花 100B。后训练则是三个阶段：在长 CoT 数据上做 SFT、知识蒸馏、然后一些强化学习。

结果。Percy 说"如果看最终结果，这是个相当好的模型"：

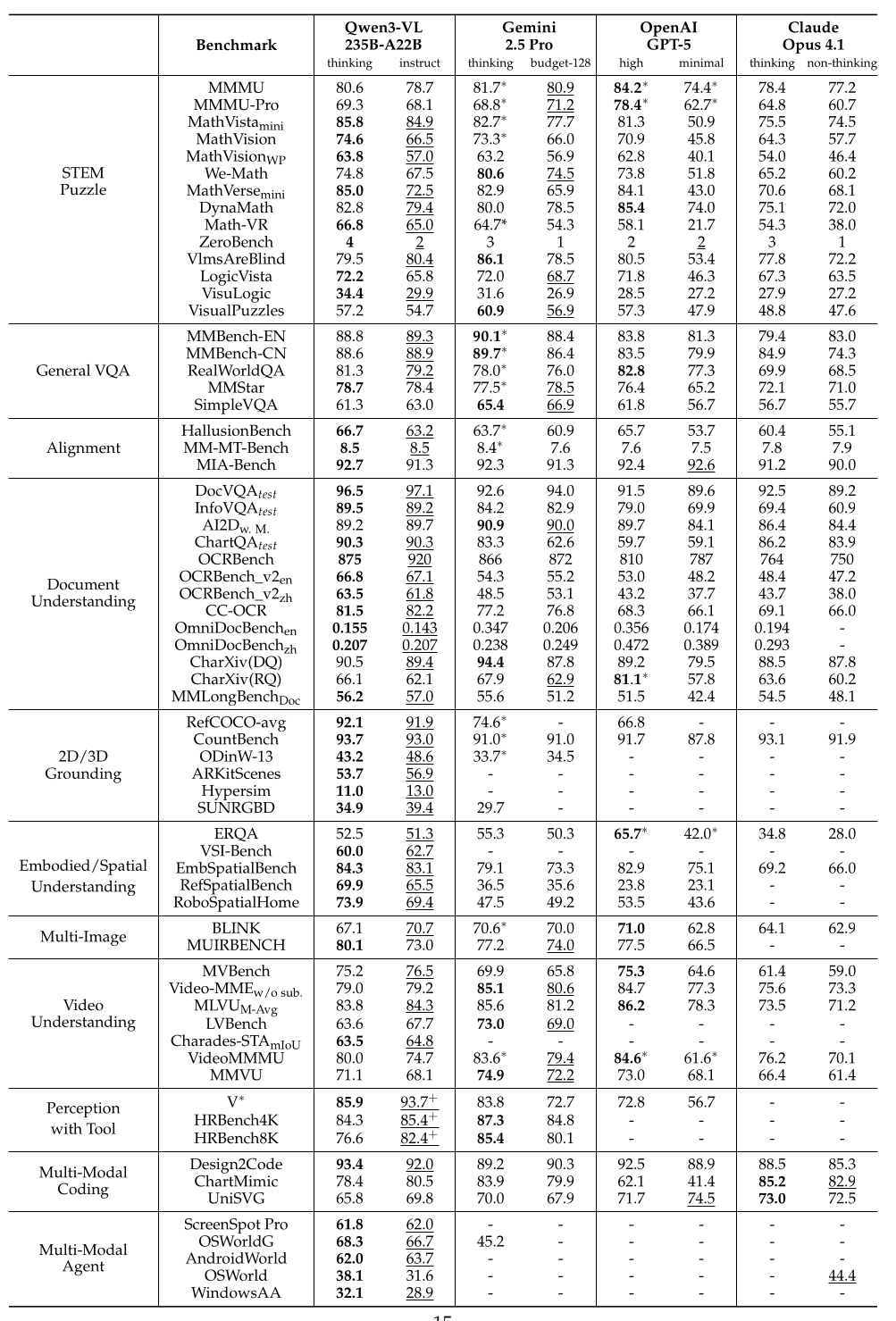

Qwen3-VL 235B-A22B 与 Gemini 2.5 Pro、GPT-5、Claude Opus 4.1 的逐项对比，涵盖 STEM 解题、通用 VQA、对齐、文档理解、2D/3D grounding、具身/空间理解、多图、视频理解、工具调用、多模态编码、多模态 agent（讲义图 images/qwen3-vl-results.png）
Qwen3-VL 235B-A22B 与 Gemini 2.5 Pro、GPT-5、Claude Opus 4.1 的逐项对比，涵盖 STEM 解题、通用 VQA、对齐、文档理解、2D/3D grounding、具身/空间理解、多图、视频理解、工具调用、多模态编码、多模态 agent（讲义图 images/qwen3-vl-results.png）

表里每一行加粗的是该行的最好成绩，可以看到 Qwen3-VL 在很多行上确实拿到了最好。挑几个数：MMMU 上 Qwen3-VL thinking 80.6 / instruct 78.7，Gemini 2.5 Pro thinking 81.7 / budget-128 80.9，GPT-5 high 84.2 / minimal 74.4，Opus 4.1 thinking 78.4 / non-thinking 77.2；DocVQA_test 上 Qwen3-VL 96.5 / 97.1；OCRBench 875 / 920；VLMsAreBlind 79.5。评测覆盖 STEM Puzzle、General VQA、Alignment、Document Understanding、2D/3D Grounding、Embodied/Spatial Understanding、Multi-Image、Video Understanding、Perception with Tool、Multi-Modal Coding、Multi-Modal Agent 十一个大类。

8.1 第五轮问答：会不会生成视频

有学生问：这些模型做视频生成吗？它怎么知道该输出视频还是文本？Percy 答得很干脆：这些模型不生成视频也不生成图像，所有多模态能力都在输入侧，输出永远是文本。而且除了 RL 那一步，其余所有阶段都是对每一个 token 做监督——没有 LLM-as-a-judge 去评价"这段描述好不好"，监督信号就是你数据集里长什么样。只有到了 RL 阶段才可以去玩不同的 reward。

§9 第六到第八轮问答：多模态训练的系统侧代价

这一轮问答集中讲工程问题，信息密度很高。

第六轮：多模态训练从系统角度看更难吗？ Percy 说"肯定不更容易"。他指出一个在语言模型课里被忽略的点：数据集更大，而视频数据的加载本身就可能成为瓶颈——讲语言模型时我们几乎不关心数据加载，因为它极其廉价；到了视频这里必须认真对待，所有"让数据加载异步于计算"的原则都要重新拿出来用。关于模态之间的 token 数失衡，他的回答是：视频和图像 token 更多，这正是那个 sqrt 归一化存在的原因；但反过来说，权重是可以调的——如果觉得多余你可以 down weight，这就是前两周讲的数据配比（data mixtures）在做的事。他还给了一个量级判断：模型是在 tens of trillions 的 token 上训练的，他不认为多模态 token 的数量会远远超过文本 token。

第七轮：对齐的时候，语言模型必须已经预训练过吗？怎么训？ Percy 说必须预训练过，否则"对齐"这件事本身没有意义。做法是：语言模型冻结，只有 adaptor 在训练，任务是把这个给定的视觉 encoder 接到这个给定的语言模型上。训练方式就是挑一个 token 预算——他给的数字是 67 billion token——然后直接训，不存在什么自适应阈值。

第八轮：视觉 encoder 的参数量是不是远小于语言模型？ Percy 说"是的，一般来说是这样"，并且用 LLaVA 的具体数字做了说明：语言模型 72 billion 参数，而 projector 只有 72 million，ViT 一般不到 1 billion。他给出的原因是：视觉 encoder 在某种意义上做的是非常局部的操作——它看一个 patch，patch 非常小，它只是试图理解这些 patch，这里没有多少知识，也不需要推理。所以模型绝大部分能力仍然在语言模型里。他讲这段时还插了个小插曲：先念成"72 billion"然后发现图上写的是"72 million"，当场纠正了过来。

§10 Chameleon：把图像也变成离散 token

讲完 Qwen3-VL，Percy 说这是最后一个视觉语言模型了，然后跳到一个"很不一样"的话题：Meta 2024 年的 Chameleon（https://arxiv.org/pdf/2405.09818 ）。

10.1 动机：VLM 只能生成文本

前面所有 VLM 的共性缺陷是：它们把图像编码成向量注入语言模型，而因为它是语言模型，你只能生成文本，不能生成图像。要修这个问题有好几条路——比如拿一个 VLM 再挂一个 diffusion head。但 Chameleon 问的是另一个问题：如果我们把所有东西都映射成离散 token 呢？

Percy 说这条路"从美学上很吸引人"，并坦承这可能反映了他是个"语言出身的人"：现在你可以用完全相同的方式分析和生成图像，一切都是离散 token。想生成图像？给一段文本 prompt，然后生成一堆 token 就行。或者反过来：文本和图像可以交替出现。

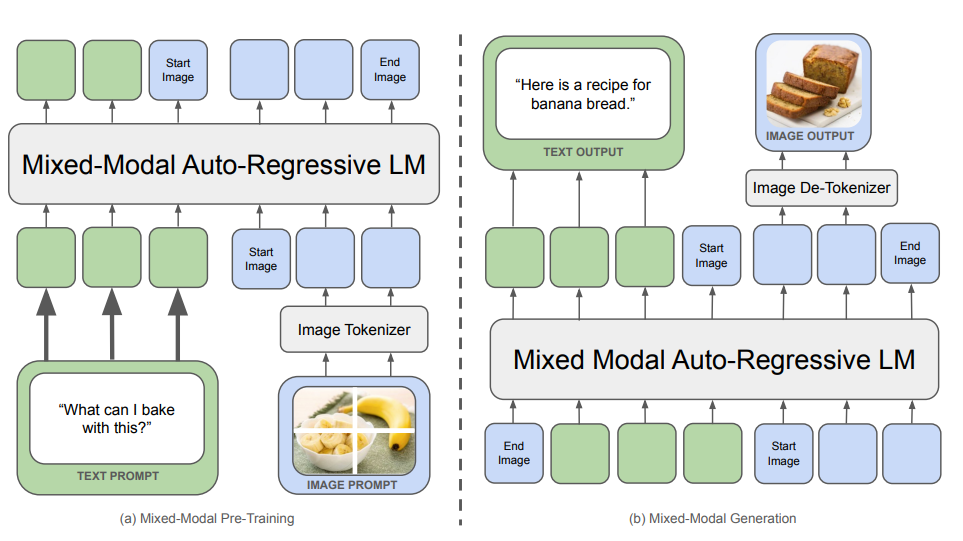

Chameleon：(a) 混合模态预训练——文本 prompt 和图像 prompt 分别 tokenize 后送进同一个自回归 LM；(b) 混合模态生成——LM 输出文本 token 和图像 token，后者过 Image De-Tokenizer 变成图像（讲义图 images/chameleon.png）
Chameleon：(a) 混合模态预训练——文本 prompt 和图像 prompt 分别 tokenize 后送进同一个自回归 LM；(b) 混合模态生成——LM 输出文本 token 和图像 token，后者过 Image De-Tokenizer 变成图像（讲义图 images/chameleon.png）

图的左半是预训练：一段文本 prompt（“What can I bake with this?"）和一张图像 prompt（面粉、香蕉）分别编码，图像过 Image Tokenizer 变成 token，中间用 Start Image / End Image 这样的特殊 token 包起来，一起送进 Mixed-Modal Auto-Regressive LM。右半是生成：同一个 LM 吐出一串 token，文本部分直接解码成 “Here is a recipe for banana bread."，图像部分过 Image De-Tokenizer 还原成一张香蕉面包的照片。

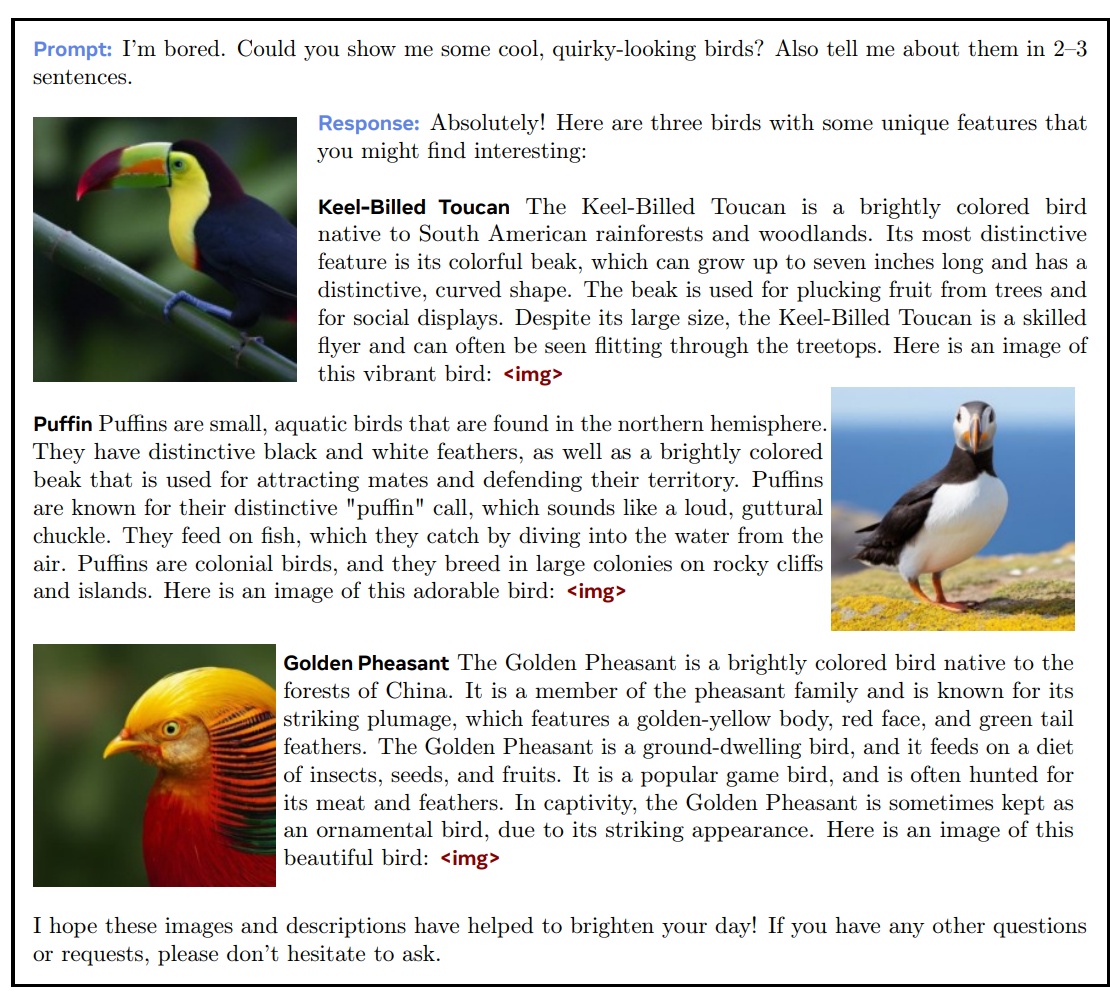

Chameleon 的交错生成示例：prompt 是"I’m bored. Could you show me some cool, quirky-looking birds?"，回答里文字和图片交替出现（巨嘴鸟、海鹦、金鸡）（讲义图 images/chameleon-example.png）
Chameleon 的交错生成示例：prompt 是"I’m bored. Could you show me some cool, quirky-looking birds?"，回答里文字和图片交替出现（巨嘴鸟、海鹦、金鸡）（讲义图 images/chameleon-example.png）

这张图很好地展示了"omni model"的愿景：文本和图像真的活在同一个空间里，靠"让一切都长得像文本"来实现。

10.2 VQ-VAE：怎么把图像变成离散 token

现在需要的是把图像映射成离散 token 的机制。Percy 提到一个相当老的想法，Oord 在 2017 年提出的 VQ-VAE（Vector Quantized Variational Autoencoder）。

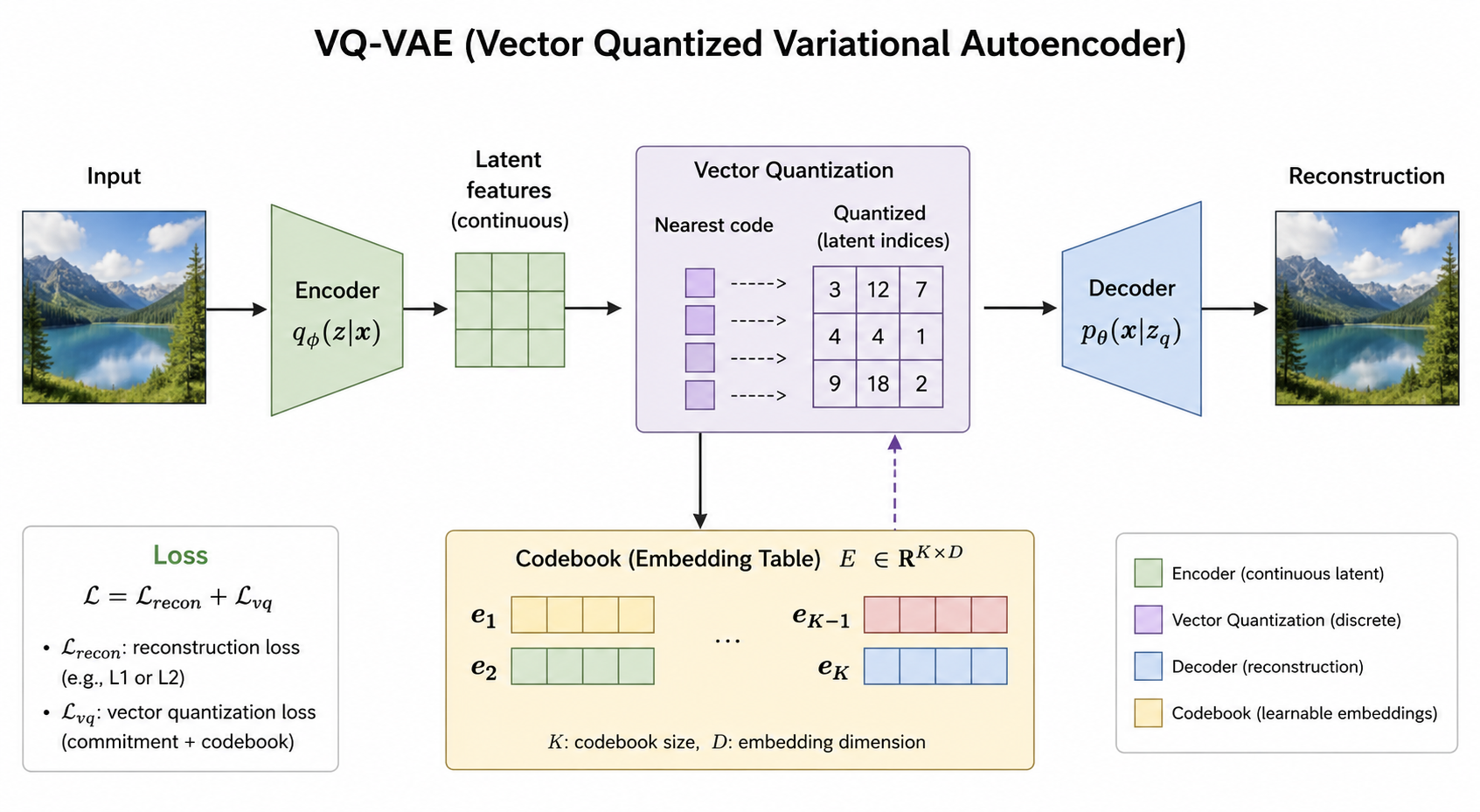

VQ-VAE：输入图像 → Encoder $q_\phi(z|x)$ → 连续潜特征 → 向量量化（找最近码本条目，得到离散索引）→ Decoder $p_\theta(x|z_q)$ → 重建；损失 $\mathcal{L} = \mathcal{L}_{recon} + \mathcal{L}_{vq}$（讲义图 images/vq-vae.png）
VQ-VAE：输入图像 → Encoder $q_\phi(z|x)$ → 连续潜特征 → 向量量化（找最近码本条目，得到离散索引）→ Decoder $p_\theta(x|z_q)$ → 重建；损失 $\mathcal{L} = \mathcal{L}_{recon} + \mathcal{L}_{vq}$（讲义图 images/vq-vae.png）

基本思路是：先把图像编码成一组连续向量，然后对每个向量在 codebook（码本） 里找最近的条目——Percy 口述的约数是 8,000 个码，讲义细节里是 8192——把它替换成那个码的索引。比如图中量化结果是 3 12 7 / 4 4 1 / 9 18 2 这样一个索引矩阵，码本 $E \in \mathbb{R}^{K \times D}$ 里的每个 $e_k$ 就是一块"原型 patch 长什么样"的模板。解码器拿到这个索引矩阵，查回对应的向量，重建出原图。训练方式是最小化重建损失（L1 或 L2）；因为"取最近邻"这一步不可导，还要额外加一些项（图中写的是 $\mathcal{L} = \mathcal{L}_{recon} + \mathcal{L}_{vq}$，后者是 commitment + codebook 两部分），Percy 说时间关系就不展开了。

最终结果是：512 × 512 的图像被转成 1,024 个 token，每个 token 来自一个规模 8,000 的词表。既然现在数据的形态变了，Chameleon 还重新训练了一个新的 BPE tokenizer。

10.3 训练：简单，但会用不稳定报复你

一旦图像变成了 token，训练就变得极其直接——这就是普通的语言模型训练。没有 adaptor，没有视觉 encoder 要接，就只有一个语言模型。这是这条路最吸引人的地方。训练还是两个阶段（语言模型训练本身通常就有两个或更多阶段）：第一阶段是训练的主体，基本是无监督的。

Stage 1 的具体配比是：2.9T 文本 token、1.5T 文本/图像 token、400B 交错（interleaved）token，合计占训练的 80%；Stage 2 占 20%，其中一半来自第一阶段数据、一半是高质量数据。

问题出在训练稳定性上。Percy 说他们发现训练不稳定，原因很根本：文本和图像虽然占据了同一个空间，行为却完全不同——把东西叫做"离散 token”，并不能掩盖那里真的住着一张图像。具体来说，预测下一个词是一个低熵任务，大多数词是可预测的；而图像 token 的熵非常高——“我根本不知道这个 token 会是哪一档的蓝色”。这两种熵混在一起，导致参数范数不断增长，进而产生 loss 不稳定（logit drift 问题）。他们的缓解手段是 QK norm 和 z-loss 正则化，用来控制范数增长。

10.4 结论：优雅但不划算

Percy 最后说，他"甚至不打算放结果了”，他讲这篇是为了它的优雅性——一个模型把真的所有模态一视同仁。但付出的代价有三个：

  1. 性能不如连续 encoder 的路线；
  2. 离散化确实丢信息，最典型的就是 OCR——把很小的印刷体离散化之后你就读不出来了；
  3. 多模态混合训练本身很难搞，在 Qwen 系列里已经见过要调权重的麻烦，这里被进一步放大。

他还补了一段历史脉络：VQ-VAE 曾经流行过一阵，很多人用它做图像生成——原因很实际，你手里有 transformer，而 transformer 怎么生成？只能生成离散的东西，于是把数据全塞进离散形式。但后来 diffusion 模型出现并变得可行，这条路就没那么流行了。

§11 收尾：没有万能的 encoder

最后 Percy 做了整体回顾。

前沿模型被期待是多模态的，甚至是更强的 “natively multimodal” 或 omni 模型。他评论说，Gemini 或 GPT 发布时都会被宣传成原生多模态、能处理所有这些模态，“事实上它们确实能”——但 怎么搭的完全没有细节。他的猜测是：连续的 encoder（因为你不希望丢信息）加上用于生成的 diffusion。他明确标注了这是推测。

根本挑战仍然是如何处理非文本模态。 然后他给出了这一讲最值得记住的一个观察：理解模态和生成模态之间存在不对称，而且不存在一个通用的 encoder。回到 CLIP——那里你只关心分类，只要抓住高层语义就行，所以向量可以相当小。但如果要做 OCR、或者要生成图像，你需要非常细粒度的信息——这也是 diffusion 表现好的原因，它能精细地优化从低频到高频的信息。

模态配比要小心。 视频的信息密度明显低于文本，你不能让视频压倒文本。

最后是方法论的落点：至少目前最好的方案是连续的 encoder——CLIP 已经五年了，即使是它和类似的思路，仍然是捕获图像语义的默认做法；transformer 还在那里；而生成侧要靠 diffusion，这一讲没有展开。

Percy 说这一讲就到这里，并且提了一句：这门课没有关于多模态的作业，“但如果你好奇，我鼓励你去玩玩训练一些这类模型”。

术语表

术语说明
omni model任意模态组合进、任意模态组合出的模型，是这一讲开头树立的目标
CLIPContrastive Language-Image Pretraining，用 batch 内的对比目标把图像和文本对齐到同一向量空间
SigLIPSigmoid Loss for Language Image Pre-Training，把 CLIP 的多分类换成逐对的二元分类
ViTVision Transformer，把图像切成 patch、线性投影后过标准 Transformer encoder
attention poolingCLIP 中做 QKV 时用所有激活的全局平均作为 query，得到与位置无关的全局表示
zero-shot classification把类名套进模板变成文本、编码后与图像向量比相似度，类名从未参与训练
AnyResLLaVA 1.5 引入的动态分辨率方案：图像切成 $a \times b$ 块分别编码再拼接，超量则双线性插值
projector / adaptor连接视觉 encoder 与语言模型的模块，从线性投影 → MLP → cross-attention → DeepStack 逐步复杂化
MRoPEMultimodal Rotary Position Embedding，位置 id 变成 (time, height, width) 三元组，各维分别算 RoPE 再拼接
DeepStack把视觉 encoder 多层算出的 embedding 直接注入语言模型残差流的多个层
native resolution不再缩放裁剪到固定尺寸，直接按原图分辨率编码，token 数随图像尺寸变化
VQ-VAEVector Quantized VAE，把图像编码成连续向量、再量化到码本得到离散 token，用重建损失训练
codebookVQ-VAE 里的原型向量表（Chameleon 用 8192 条），每个 patch 替换成最近的码的索引
QK norm / z-loss用来抑制参数范数增长、稳定混合模态训练的两种正则化手段

拓展阅读

这一讲涉及的论文，按讲述顺序：

  1. CLIP — Learning Transferable Visual Models From Natural Language Supervision（2021）https://arxiv.org/abs/2103.00020
  2. ViT — An Image is Worth 16x16 Words（2020）https://arxiv.org/pdf/2010.11929
  3. OpenCLIP — Reproducible scaling laws for contrastive language-image learning（2022）https://arxiv.org/abs/2212.07143
  4. SigLIP — Sigmoid Loss for Language Image Pre-Training（2023）https://arxiv.org/abs/2303.15343
  5. WebLI — PaLI: A Jointly-Scaled Multilingual Language-Image Model（2022）https://arxiv.org/pdf/2209.06794
  6. LLaVA — Visual Instruction Tuning（2023）https://arxiv.org/abs/2304.08485
  7. LLaVA 1.5 — Improved Baselines with Visual Instruction Tuning https://static.hliu.cc/files/llava/improved_llava.pdf
  8. LLaVA OneVision — https://arxiv.org/pdf/2408.03326
  9. Vicuna — https://www.lmsys.org/blog/2023-03-30-vicuna/
  10. Qwen-VL — https://arxiv.org/abs/2308.12966
  11. Qwen2-VL — https://arxiv.org/abs/2409.12191
  12. DFN — Data Filtering Networks（2023）https://arxiv.org/abs/2309.17425
  13. Qwen3-VL — https://arxiv.org/abs/2511.21631
  14. SigLIP-2 — https://arxiv.org/pdf/2502.14786
  15. DeepStack — https://arxiv.org/abs/2406.04334
  16. Chameleon — Mixed-Modal Early-Fusion Foundation Models（2024）https://arxiv.org/pdf/2405.09818
  17. VQ-VAE — Neural Discrete Representation Learning（2017）https://arxiv.org/pdf/1711.00937
  18. Chameleon 的视觉 tokenizer 来源 — https://arxiv.org/pdf/2203.13131

讲义本身：

外部资源

关联主题

  • 与 L16 的接续：L16 讲 RLVR——后训练最后一环；L17 换了个轴，从"文本进来文本出去"扩展到非文本模态的输入侧。两讲的共同结构是：把一个训练目标（reward / encoder）拆到"它到底在优化什么"这一层，然后指出这个选择带来的系统性偏差。
  • 与 L7（并行化）的对照：SigLIP 的旋转文本方案是这一讲最"系统"的一段。它和 DDP 的差别正在于样本之间不可分解——语言模型训练里每个序列独立，而对比学习的每一项都耦合在全 batch 上。
  • 与 L13/L14（数据）的对照：LLaVA OneVision 那张 1.6M 甜甜圈图是"数据配比"在视觉侧的翻版；Percy 说"这是近乎未经掩饰的 GPT-4 蒸馏"，也直接连回数据来源那一讲的合成数据讨论。
  • 与 L11（scaling case study）的对照：Qwen3-VL 的 S0 67B → S1 ~1T → S2 ~1T → S3 100B 四阶段 token 预算表，是一个可以直接和语言模型预训练配比对照的工业级样本。
  • 生成侧的另一条线：这一讲只讲输入（理解），输出（生成）被留给了 diffusion——收尾时 Percy 明确说这是他的推测而非讲义结论。

我的感想

（留空，待补充）

待深入 / 疑问

（留空，待补充）

Next page 【LLM】Stanford CS336 Language Modeling from Scratch | Spring 2026 | Lecture 13: Data (Sources, Datasets) — 学习笔记

© 2021 - 2026 古月月仔的博客

🌱 Powered by Hugo with theme Dream.
