【Games101】材质与外观

Thursday, Dec 11, 2025 | 2 minute read | Updated at Thursday, Dec 11, 2025

@ 古月月仔

在计算机图形学中，材料的视觉外观由其与光线的相互作用决定，这通过双向反射分布函数（BRDF）数学模型精确描述。BRDF必须遵循非负性、线性、可逆性和能量守恒等物理定律，以确保渲染的真实性。

在计算机图形学中，我们如何定义和区分不同的材料？

例如，一个3D咖啡杯模型，通过赋予不同的表面属性，它可以呈现出陶瓷、金属或塑料的质感。

答案是：材料的视觉外观完全由其与光线的相互作用方式决定。这种相互作用在图形学中通过一个称为BRDF（双向反射分布函数） 的数学模型来精确描述。因此，一个核心等式被确立：Material == BRDF。这意味着，改变一个物体的材质，本质上就是改变它的BRDF。

BRDF 的物理性质

BRDF（双向反射分布函数）作为一个描述材质物理属性的函数，必须遵循以下几条核心的物理定律。这些性质保证了渲染结果在物理上的真实性和可信度。

非负性 (Non-negativity)

这是最基本的性质。因为 BRDF 描述的是光能量的分布比例，而光能量不可能是负数，所以 BRDF 函数的值必须永远大于等于零。

公式： $$ f_{r}(\omega_{i}\rightarrow\omega_{r})\ge0 $$

线性 (Linearity)

材质对光照的反应是线性的。这意味着，如果你有两个光源照亮物体，物体反射的总光线等于这两个光源分别照射时反射光线的总和。

物理意义：这一性质允许我们将场景中所有光源的影响（通过积分）累加起来，计算出最终的出射辐射亮度（Radiance）。
公式：
$$ L_{r}(p,\omega_{r})=\int_{H^{2}}f_{r}(p,\omega_{i}\rightarrow\omega_{r})L_{i}(p,\omega_{i})\cos\theta_{i}d\omega_{i} $$
这个积分公式体现了所有入射光 $L_i$ 对出射光 $L_r$ 的线性贡献。

可逆性 (Reciprocity Principle)

这是一条非常有趣的物理性质，也被称为“赫姆霍兹互惠原理”（Helmholtz Reciprocity）。

定义：如果你交换光源入射的方向 ($\omega_i$) 和摄像机观察的方向 ($\omega_r$)，测得的 BRDF 值应该是一模一样的。
通俗解释：如果你能通过镜子看到对方的眼睛，对方也一定能通过镜子看到你的眼睛。光路是可逆的。

公式： $$ f_{r}(\omega_{r}\rightarrow\omega_{i})=f_{r}(\omega_{i}\rightarrow\omega_{r}) $$

能量守恒 (Energy Conservation)

这是物理世界最铁的定律。物体表面只是反射光线，如果不自身发光，它反射出去的总能量绝对不可能超过接收到的总能量。

物理意义：对于任何一个入射方向，BRDF 在整个半球面上对所有出射方向的积分值必须小于等于 1。
- 如果等于 1，说明是理想的全反射（如完美的镜子或绝对白的漫反射）。
- 如果小于 1，说明部分光线被物体吸收并转化为热能了。
公式：
$$ \forall\omega_{r}\int_{H^{2}}f_{r}(\omega_{i}\rightarrow\omega_{r})\cos\theta_{i}d\omega_{i}\le1 $$

各向同性与各向异性 (Isotropic vs. Anisotropic)

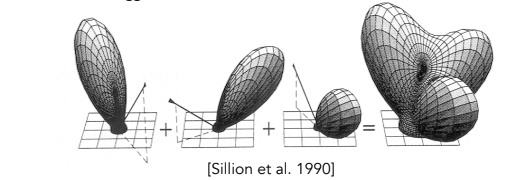

虽然这不是所有 BRDF 必须遵守的限制，但它是区分材质物理特性的重要分类。

各向同性 (Isotropic)：
- 定义：表面的微观结构没有方向性。BRDF 的值只取决于入射光和反射光的相对方位角差 ($\phi_r - \phi_i$)，而与绝对方位角无关。
- 推论：根据可逆性，各向同性材质的 BRDF 可以进一步简化为只依赖三个变量：入射角 $\theta_i$、出射角 $\theta_r$ 以及它们的相对方位角 $|\phi_r - \phi_i|$ 。
- 现象：旋转物体（不改变视角和光照），高光形状不变。
各向异性 (Anisotropic)：
- 定义：反射性质随表面的绝对方位角变化。
- 现象：如拉丝金属，其微观结构（划痕）有特定方向，导致高光形状随物体旋转而改变。

基础材质模型

漫反射材质（兰伯特定律）

这是最简单也是最基础的材质模型。理想漫反射表面将入射光线均匀地散射到所有方向，因此表面不会出现任何镜面高光，看起来非常柔和。粉笔、哑光墙面是典型的例子。

光学特性：光线在微观表面经过多次反射、折射后被均匀散射，出射亮度与观察角度无关。

BRDF公式推导：假设场景光照均匀，可以推导出出射辐亮度 Lo与入射辐亮度 Li的关系：

$$ L_{o}(\omega_{o})=\int_{H^{2}}f_{r}L_{i}(\omega_{i})\cos\theta_{i}d\omega_{i}=f_{r}L_{i}\int_{H^{2}}\cos\theta_{i}d\omega_{i}=\pi f_{r}L_{i} $$

为了使材质反射的能量守恒（即反射光不超过入射光），BRDF被定义为:

$$ f_r = \frac{\rho}{\pi} $$

其中，ρ称为反照率，它是一个介于0到1之间的值（或三维向量），决定了材质的基色。通过使用纹理贴图来定义每个点的 ρ，我们就可以实现丰富多彩的漫反射纹理表面。

光泽材质与理想镜面反射/折射

光泽材质（如抛光铜、铝）的 BRDF 特性介于漫反射和理想镜面之间。它们的光线反射具有方向性，会在镜面反射方向周围形成一个较宽的高光瓣（Lobe），这通常是因为表面微观上不够平整导致的。

理想镜面反射/折射材质则涉及更精确的物理现象，通常用 BSDF 来描述。

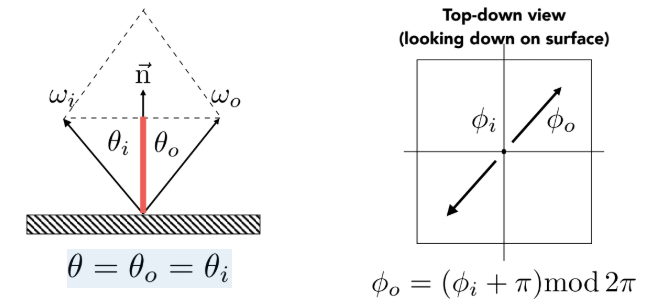

镜面反射 (Specular Reflection)：遵循“入射角等于反射角”的定律（$\theta_o = \theta_i$）。其反射方向 $\omega_o$ 可由入射方向 $\omega_i$ 和法线 $\vec{n}$ 精确计算得出：

$$ \omega_{o}=-\omega_{i}+2(\omega_{i}\cdot\vec{n})\vec{n} $$

折射 (Refraction)：光线穿过不同介质界面（如空气进入水或玻璃）时会发生弯曲，遵循斯涅尔定律（Snell’s Law）：
$$ \eta_{i}\sin\theta_{i}=\eta_{t}\sin\theta_{t} $$
其中 $\eta$ 是物质的折射率（IOR），例如水约为1.33，玻璃约为1.5 。
image-20251215205648360

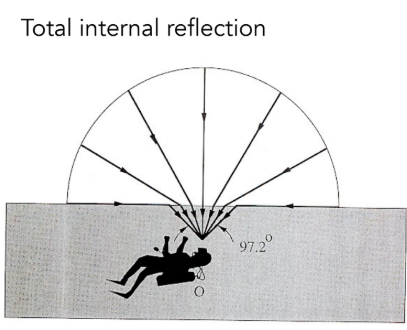

全内反射 (Total Internal Reflection)：一个关键的光学现象。当光从光密介质（折射率高）射向光疏介质（折射率低），即 $\frac{\eta_{i}}{\eta_{t}}>1$ 时，如果入射角足够大，光线将无法折射出去，而是全部反射回原介质。这一现象解释了水下观察水面时为何会出现像镜子一样的“斯涅尔窗”边缘。

菲涅尔效应 (Fresnel Term)

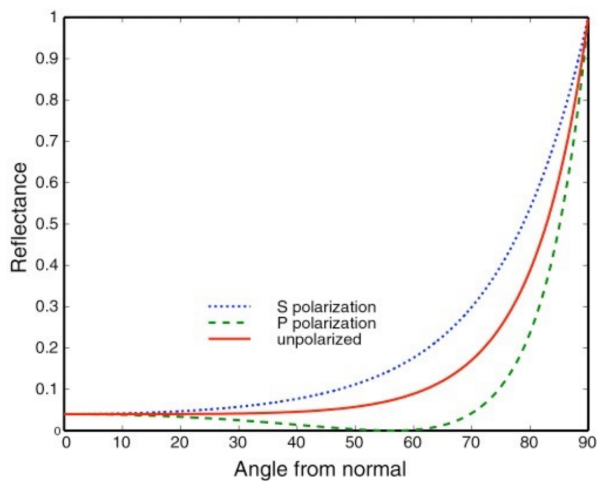

在现实世界中，物体的反射率并不是一个固定的常数，它会随着视线与表面的夹角发生剧烈变化。

垂直观察：当你垂直看向物体表面时（如低头看脚下的水面），反射通常较弱，你会更多地看到折射进去的光（水底的石头）。
掠射角观察 (Grazing Angle)：当你视线几乎与表面平行时（如看向远处的湖面），水面会变得像镜子一样，反射率急剧增加甚至接近 100% 。

不同材质的表现：

绝缘体 (Dielectrics)：如玻璃、塑料、水。在垂直入射时反射率很低（通常约 4%），大部分光线发生折射；但在掠射角，反射率会迅速上升至 1.0 。

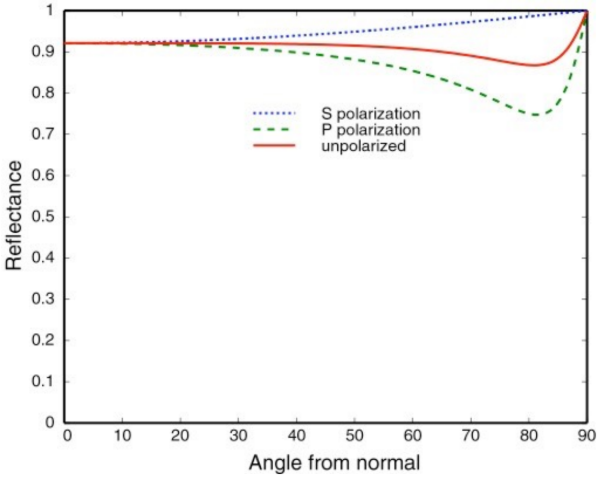

导体/金属 (Conductors)：如金、铜、铝。金属原本的反射率就很高（60%-90%），并且带有颜色（如金色的反射）。在掠射角，它们的反射率也会最终达到 1.0 。
计算公式 (Schlick’s Approximation)：
精确的菲涅尔方程计算非常复杂且依赖于光的偏振。在图形学实践中，我们通常使用 Schlick 近似来高效模拟这一现象：
$$ R(\theta)=R_{0}+(1-R_{0})(1-\cos\theta)^{5} $$
- $R_0$：基础反射率（垂直入射时的反射率），对于水或玻璃等绝缘体，它是通过折射率计算得出的。
- $\theta$：视线与法线的夹角。

微表面模型 (Microfacet Material)

这是基于物理的渲染 (PBR) 的理论核心。它解释了为什么有的表面看起来粗糙，有的看起来光滑，以及“高光”究竟是怎么形成的。

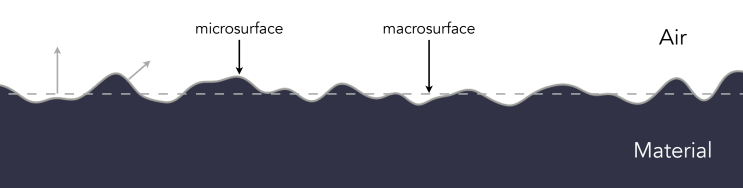

核心理论：宏观上平坦的表面，在微观层面上其实是凹凸不平的。

我们假设表面由无数个微小的、像镜子一样的微平面 (Microfacets) 组成。

每个微平面都遵循完美的镜面反射定律，拥有自己的法线方向。

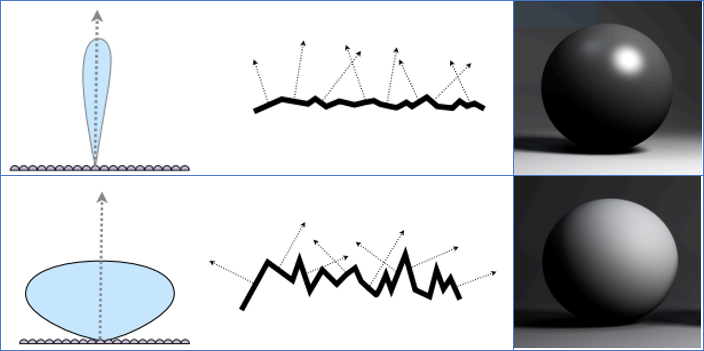

粗糙度与高光：

材质的“粗糙度”本质上就是微平面法线的统计分布。

光滑表面 (Glossy)：微平面的法线非常集中，大部分都朝向同一个方向。因此光线反射方向一致，形成锐利、明亮的高光。
粗糙表面 (Diffuse)：微平面乱七八糟地朝向各个方向（Spread）。光线被反射到四面八方，视觉上高光就“糊”开了，甚至变成了漫反射。

微表面 BRDF 公式：

基于微表面理论，BRDF 被定义为以下三个核心项的乘积：

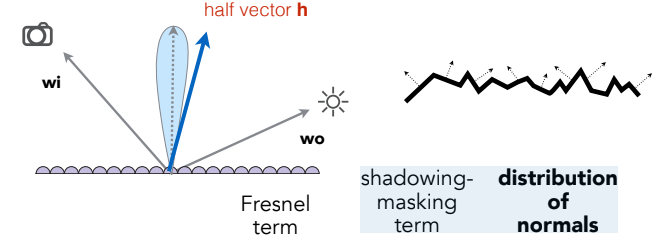

$$ f(i,o)=\frac{F(i,h)G(i,o,h)D(h)}{4(n \cdot i)(n \cdot o)} $$

F (Fresnel Term)：菲涅尔项。决定了光线撞击到微平面上时，有多少能量被反射，有多少被折射（吸收）。

D (Normal Distribution Function, NDF)：法线分布函数。这是决定高光形状的关键。它统计了有多少微平面的法线正好指向“半程向量 $h$”的方向（即正好能把光从入射方向 $i$ 反射到观察方向 $o$）。

G (Geometry Term / Shadowing-Masking)：几何遮挡项。在粗糙表面上，微平面之间会发生相互遮挡。

Shadowing：光线还没照到微平面就被挡住了。
Masking：光线反射出来后，被前面的微平面挡住了。
这一项在掠射角特别重要，防止边缘过亮。

微表面材质部分还有一个特殊的类型，就是纤维材质、

如上图所示，表面带有毛发的材质可能会随着人的摆弄而产生不同的光学性质，这部分的建模比较复杂，留到下节课进行讨论。

材质的方向性：各向同性 vs 各向异性

如上图所示，生活中，我们常常观察到有金属关泽的茶壶和发出彩色光泽的光盘，这些物体的高光既像是镜面反射，又与完全镜面反射有一定的区别，其主要原因是因为其材质具有方向性。

各向同性 (Isotropic)：表面的微观结构没有特定方向。无论你如何旋转物体（保持视角不变），反射的高光形状和强度基本不变。大部分常见的塑料、陶瓷属于此类。

各向同性（Isotropic）的定义公式：

$$ f_{r}(\theta_{i},\phi_{i};\theta_{r},\phi_{r})=f_{r}(\theta_{i},\theta_{r},\phi_{r}-\phi_{i}) $$

对于绝大多数普通材质（各向同性），BRDF 的值只取决于 $\phi_r - \phi_i$（相对方位角）。这意味着只要相对角度不变，旋转物体不会改变反射外观。进一步推导可得：$f_{r}(\theta_{i},\theta_{r},|\phi_{r}-\phi_{i}|)$ 。

各向异性 (Anisotropic)：表面的微观结构具有方向性（例如有平行的划痕或纤维）。当你旋转物体时，高光的形状会随之改变。

典型例子：拉丝金属（Brushed Metal）、尼龙、天鹅绒。
视觉特征：拉丝金属的高光通常会被拉伸成条状，且方向垂直于纹理的划痕方向。

各向异性（Anisotropic）的定义公式：

$$ f_{r}(\theta_{i},\phi_{i};\theta_{r},\phi_{r})\ne f_{r}(\theta_{i},\theta_{r},\phi_{r}-\phi_{i}) $$

这个不等式意味着：反射不仅取决于入射光和反射光之间的相对角度，还取决于它们在表面上的绝对“方位角”（Azimuthal Angle）。换句话说，如果你保持视线和光源不动，仅仅在平面上旋转物体，各向异性材质的反射效果（BRDF值）是会发生改变的。
