第一部分:开篇明义——3D生成AI的范式革命与管线全景图
1.1 传统3D内容制作管线拆解:一座精确到小时的工时金字塔

要理解3D生成AI带来的冲击,必须先理解传统3D内容制作管线的深度与复杂度。下面以影视级/3A游戏角色为基准,逐环节拆解。
1.1.1 高模雕刻:数字粘土的几何密度极限
定义层:高模雕刻(High-Poly Sculpting)是在计算机中使用数字笔刷对虚拟几何体进行增减材料的操作,目标是创建包含极高表面细节的三维数字原型,细节精度需达到毛孔、皱纹、织物纤维级别。
原理层:为什么需要数百万乃至数千万个多边形?因为真实世界的表面细节具有分形特征——当你不断放大,新的细节持续涌现。传统多边形建模无法高效表达这种不规则表面,而雕刻模式基于**细分曲面(Subdivision Surface)**技术,允许艺术家在低精度基网(Base Mesh)上操作,由算法实时细分生成光滑表面。法线烘焙(Normal Baking)的哲学前提是:人眼对表面朝向的变化极其敏感,但对 silhouette 边缘的 polygon 阶梯不敏感(在一定距离外)。因此,我们可以将高模的微观表面法线信息编码到一张法线贴图(Normal Map)中,施加到低模表面,在渲染时欺骗光照计算,获得接近高模的视觉效果。
实例层:在 ZBrush 中的典型流程为:导入基础人形(约 5,000-10,000 面)→ 使用 Dynamesh 动态重建均匀拓扑(解决拉伸问题)→ 逐级增加细分级别(Subdivision Levels,通常 4-7 级,最终可达 500万-2,000万 有效面)→ 使用 Standard/Clay Buildup/Trim Dynamic 笔刷塑造体积 → 使用 Dam Standard/Orb Cracks 笔刷雕刻皱纹与破损 → 使用 NoiseMaker 或 Surface Noise 添加微观皮肤毛孔。一个影视级角色高模的纯雕刻工时通常为 2-5 天,复杂生物(如带鳞片的龙)可达 2 周。关键概念是多边形流(Polygon Flow)——即使在 Dynamesh 阶段不关注拓扑,艺术家仍需在心里规划肌肉走向,因为雕刻的细节分布必须遵循解剖学张力线。
1.1.2 拓扑重建/重拓扑:为动画而生的几何整容
定义层:重拓扑(Retopology)是在高模表面重新构建一套全新的、低面数的、拓扑规则的多边形网格,使其既忠实于高模的外形,又满足实时渲染和动画变形的需求。
原理层:为什么高模不能直接用于游戏和动画?两个核心约束:变形质量与渲染性能。动画蒙皮变形(Skin Deformation)依赖顶点在骨骼间的权重混合,如果边线环(Edge Loops)不遵循解剖结构(如口轮匝肌、眼轮匝肌的环形走向),角色张嘴时嘴角会撕裂或塌陷。四边面(Quads)之所以优于三角面(Tris)和 N-gons,是因为细分曲面算法(如 Catmull-Clark)对四边面的处理是规则的,且动画变形时四边面的张力分布更均匀。极点(Poles,即一个顶点连接超过4条边)必然存在,但需被"隐藏"在变形较小的区域(如后脑勺、腋下)。面数目标直接关联平台性能:手游角色通常 2,000-8,000 三角面,PC/主机角色 30,000-150,000 三角面,电影级渲染代理可达数百万,但动画用绑定模型仍需控制拓扑整洁度。
实例层:工具链包括 Blender RetopoFlow(基于 surface snap 的交互式重拓扑)、Maya Quad Draw(业界标准,支持快速放样四边面)、RizomUV(虽主打展UV,但其拓扑优化工具亦常用)、Topogun(专门的独立重拓扑软件)。一个熟练艺术家的重拓扑速度约为 1-2 天/角色。拓扑规则包括:嘴部至少 3-4 圈边线环以支持口型变形;眼部内外眦需星形极点结构;肘关节和膝关节需保留足够边线以支持弯曲褶皱。
1.1.3 UV展开:将三维表面剥平成二维图纸
定义层:UV展开(UV Unwrapping)是将三维网格表面映射到二维纹理坐标系 [0,1]² 的过程,使得每个三维顶点获得一组 (u,v) 坐标,从而在二维图像上定位其颜色、法线、粗糙度等信息。
原理层:为什么 UV 空间是 [0,1]²?这是图形硬件的纹理采样约定。GPU 的纹理单元通过归一化坐标寻址,1 代表纹理图像的宽度/高度边界,便于不同分辨率的纹理图复用同一套 UV。UV 展开面临等距映射(Isometric Mapping)不可能性的根本约束——高斯绝妙定理(Theorema Egregium)告诉我们,除非表面是可展的(Developable,如圆柱、圆锥),否则任何将三维曲面压平到二维的操作必然引入畸变。畸变分为两类:面积畸变(不同区域的 Texel Density 不一致,导致贴图分辨率不均)和角度畸变(纹理图案被拉伸歪斜)。**接缝(Seams)**是避免全局畸变的必要手段——通过在低曲率区域切割表面,将不可展曲面拆分为近似可展的碎片,代价是接缝处可能出现纹理颜色不连续(需绘制修补)和渲染时 mipmap 过滤瑕疵。展开算法中,**LSCM(Least Squares Conformal Maps)**最小化角度畸变,适合有机体;**ABF++(Angle Based Flattening)**通过优化角度约束实现低畸变展开,是商业软件的主流选择。
实例层:一个角色的 UV 展开通常需 0.5-2 天。关键概念是 Texel Density(纹素密度),单位为 像素/世界单位米 或 像素/厘米。3A 游戏通常统一为 512-1024 像素/米,确保角色全身纹理分辨率一致。UV 布局需在 [0,1]² 空间内紧凑排布,提高纹理空间利用率(packing ratio 通常要求 >75%)。工具包括 RizomUV(以高效自动展开和排布著称)、Blender UV 编辑器、Maya UV Toolkit。
1.1.4 纹理绘制:PBR 工作流的物质解码
定义层:纹理绘制(Texturing)是在二维图像或三维模型表面绘制颜色与材质属性的过程。现代3D采用 PBR(Physically Based Rendering,基于物理的渲染) 工作流,即所有贴图参数都对应物理可解释的材质属性。
原理层:PBR 的核心是微表面模型(Microfacet Model)——假设宏观表面由无数微观镜面(microfacets)组成,其朝向分布决定反射特性。PBR 工作流通常包含以下贴图,每种都在着色器方程中承担明确角色:
- Base Color / Albedo:漫反射颜色,去除了所有光照和阴影信息。在着色器中作为 Lambertian/Burley 漫反射项的系数。
- Normal Map:切线空间下的表面微观法线扰动,用于在不增加几何面数的前提下改变反射方向。
- Roughness / Smoothness:控制微表面朝向的随机程度。Roughness=0 时所有微表面法线与宏观法线一致,形成完美镜面反射;Roughness=1 时微表面朝向完全随机,形成漫反射外观。它直接控制 Cook-Torrance BRDF 中的分布函数(D项)的陡峭程度。
- Metallic:金属度遮罩。值为 1 时,表面仅产生镜面反射(使用 Base Color 作为 F0,即菲涅尔零度反射率);值为 0 时,表面为电介质,F0 固定为 0.04(塑料/石头/木头)。
- Ambient Occlusion (AO):环境光遮蔽,表示因几何自遮挡导致的环境漫反射光衰减,纯烘焙光照信息。
- Height / Displacement:高度图,用于视差映射(Parallax Mapping)或真正的几何位移。
实例层:Substance Painter 是行业标准工具,其图层工作流类似 Photoshop,但每个图层绘制的是材质属性而非仅颜色。智能材质(Smart Materials)利用**锚点(Anchor Points)和生成器(Generators)**根据几何曲率、AO、世界空间法线自动投射磨损、锈迹、边缘高光。手绘纹理(Hand-painted)常见于风格化游戏(如《塞尔达传说:旷野之息》),艺术家直接绘制光照暗示和风格化色彩;程序生成纹理(Procedural)则使用 Substance Designer 的节点图,通过 Perlin Noise、Voronoi 等数学函数合成无限分辨率的材质。一个角色纹理集的绘制工时为 3-7 天。
1.1.5 材质与着色器:像素着色的数学方程
定义层:着色器(Shader)是在 GPU 上运行的小程序,负责计算每个顶点或每个像素(片元)的最终颜色。材质(Material)是着色器参数(纹理贴图、数值)的实例化配置。
原理层:现代 GPU 管线中,**顶点着色器(Vertex Shader)**负责将模型顶点从局部空间经世界空间、相机空间变换到裁剪空间,并可传递 UV、法线、切线等数据到后续阶段。**片元着色器(Fragment Shader / Pixel Shader)**是性能瓶颈所在,它在光栅化后的每个像素上执行 BRDF 计算。
Cook-Torrance BRDF 的直观理解:其镜面反射项由三个主要函数和一个菲涅尔项构成:
$$ f_r = \frac{D(h) \cdot F(v,h) \cdot G(l,v,h)}{4(n \cdot l)(n \cdot v)} $$无需完整推导,但要理解每个参数的物理角色:
- D(h):微表面法线分布函数(如 GGX/Trowbridge-Reitz),由 Roughness 控制。Roughness 越大,D(h) 的峰值越平坦,高光越弥散。
- F(v,h):菲涅尔方程,描述反射率随视角变化的规律。Schlick近似 $F(\cos\theta) = F_0 + (1 - F_0)(1 - \cos\theta)^5$。关键直觉:入射角越大(越倾斜),反射越强。这就是为什么在湖面近处能看到水底,远处只能看到倒影。
- G(l,v,h):几何遮蔽函数,模拟微表面间的相互遮挡(shadowing/masking),防止 Roughness 极高时能量不守恒。
实例层:在 Unreal Engine 5 中,默认 Lit 着色器封装了上述 BRDF;Unity URP/HDRP 采用类似的 GGX 模型。Blender Principled BSDF 节点是 Pixar 提出的"uber shader"概念。一个角色的材质调试和 Shader 定制需 0.5-2 天。
1.1.6 骨骼绑定:从静态网格到动态生命体
定义层:骨骼绑定(Rigging)是为三维模型创建虚拟骨骼层级(Skeleton Hierarchy)和变形控制器,并定义骨骼如何驱动网格顶点运动的系统。
原理层:骨骼层级本质是一棵有向树,每个关节(Joint/Bone)具有局部变换矩阵(平移 T、旋转 R、缩放 S),通过矩阵级联(Matrix Concatenation)从根节点传递到末端执行器(End Effector)。**正向运动学(FK, Forward Kinematics)**直接旋转关节角度,适合表达弧线运动(如挥手);反向运动学(IK, Inverse Kinematics)通过解析或数值方法(如 Jacobian 迭代)由末端位置反推关节角度,适合保持接触(如脚踩地时膝盖自动弯曲)。蒙皮(Skinning)的数学核心是顶点混合(Vertex Blending):每个顶点的最终位置由其受影响的 n 根骨骼(通常 n≤4,出于 GPU 性能考虑)的变换矩阵加权混合决定:
$$ v' = \sum_{i=1}^{n} w_i \cdot M_i \cdot M_{i,\text{bind}}^{-1} \cdot v, \quad \sum w_i = 1 $$其中 $M_{i,\text{bind}}$ 是绑定姿态(Bind Pose)下骨骼的逆矩阵,确保仅在偏离绑定姿态时才产生变形。绑定测试要求角色能通过一组极端姿势(T-pose、A-pose、大张口、握拳、极端弯腰)而不出现网格撕裂或体积损失。
实例层:影视级绑定使用 Maya(Advanced Skeleton、mGear 等插件框架),游戏引擎中使用 Blender Rigify 或直接在 Unreal Control Rig 中构建。一个功能完整的角色绑定(含面部 blendshape 和次级动力学)需 3-10 天。
1.1.7 动画制作:时间的雕刻
定义层:动画制作(Animation)是通过逐帧定义对象变换属性,利用人眼的**似动现象(Phi Phenomenon)**创造运动幻觉的过程。
原理层:关键帧插值是动画的数学基础。线性插值(Lerp)产生匀速运动,而贝塞尔曲线插值(Bezier Interpolation)通过切线手柄控制进出的加速度,形成**慢入慢出(Slow In/Slow Out)**的自然运动。动画曲线(Animation Curves)在 Graph Editor 中展示属性随时间的变化。动作捕捉(Motion Capture)通过光学或惯性传感器记录真人运动,但原始数据充满噪声和滑步(Foot Skate)。数据清理包括:卡尔曼滤波/双向滤波去噪、IK 脚步锁定(Foot Locking)、接触检测自动修复滑步。
实例层:Autodesk MotionBuilder 是动捕数据清理的主力工具;Cascadeur(AI 辅助关键帧动画工具)可自动补全物理合理的中间帧。手工关键帧动画的速度约为 每秒运动 1-3 天(高度依赖复杂度),动捕清理为 原始数据的 3-10 倍工时。
1.1.8 工时金字塔:从8周到8小时的压缩神话
综合上述环节,一个影视级完整角色资产的传统总工时为:
| 环节 | 熟练 artist 工时 |
|---|---|
| 高模雕刻 | 2-5 天 |
| 重拓扑 | 1-2 天 |
| UV 展开 | 0.5-2 天 |
| 纹理绘制(含 PBR) | 3-7 天 |
| 材质/Shader 调试 | 0.5-2 天 |
| 骨骼绑定(含面部) | 3-10 天 |
| 基础动画(待机/行走) | 2-5 天 |
| 总计 | 12-33 天(约 2.5-7 周) |
若包含概念设计迭代、审核反馈、技术问题解决,总周期通常为 2-3 个月。一个 3A 游戏主角的制作成本轻松达到 $10,000-$50,000。

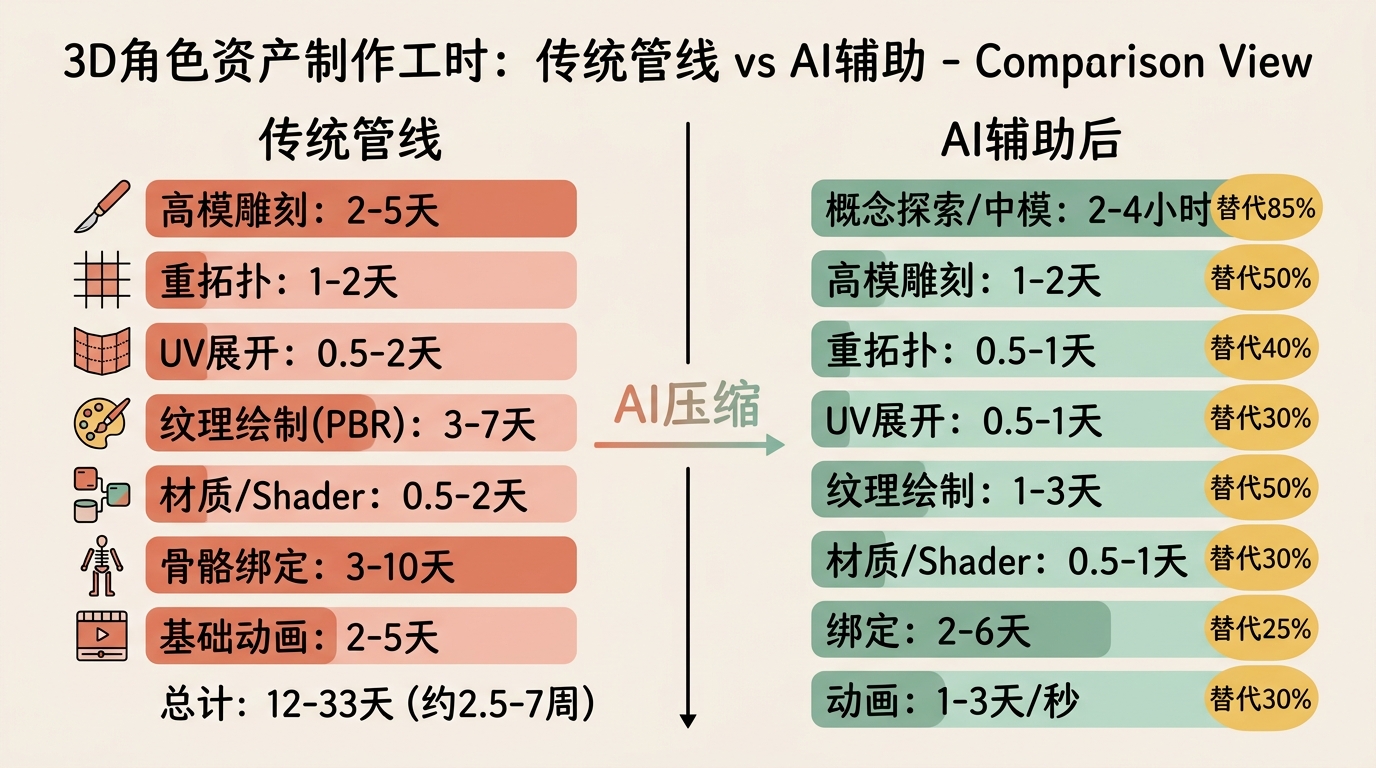

AI 生成对每个环节的压缩效果:
| 管线环节 | 传统工时 | AI 辅助后工时 | 人力替代比 | 当前成熟度 |
|---|---|---|---|---|
| 概念探索/中模 | 3-7 天 | 2-4 小时 | ~85% | 可用 |
| 高模雕刻 | 2-5 天 | 1-2 天 | ~50% | 部分可用 |
| 重拓扑 | 1-2 天 | 0.5-1 天 | ~40% | 发展中 |
| UV 展开 | 0.5-2 天 | 0.5-1 天 | ~30% | 发展中 |
| 纹理绘制 | 3-7 天 | 1-3 天 | ~50% | 可用 |
| 材质/Shader | 0.5-2 天 | 0.5-1 天 | ~30% | 较成熟 |
| 绑定 | 3-10 天 | 2-6 天 | ~25% | 发展中 |
| 动画 | 2-5 天/秒 | 1-3 天/秒 | ~30% | 早期 |

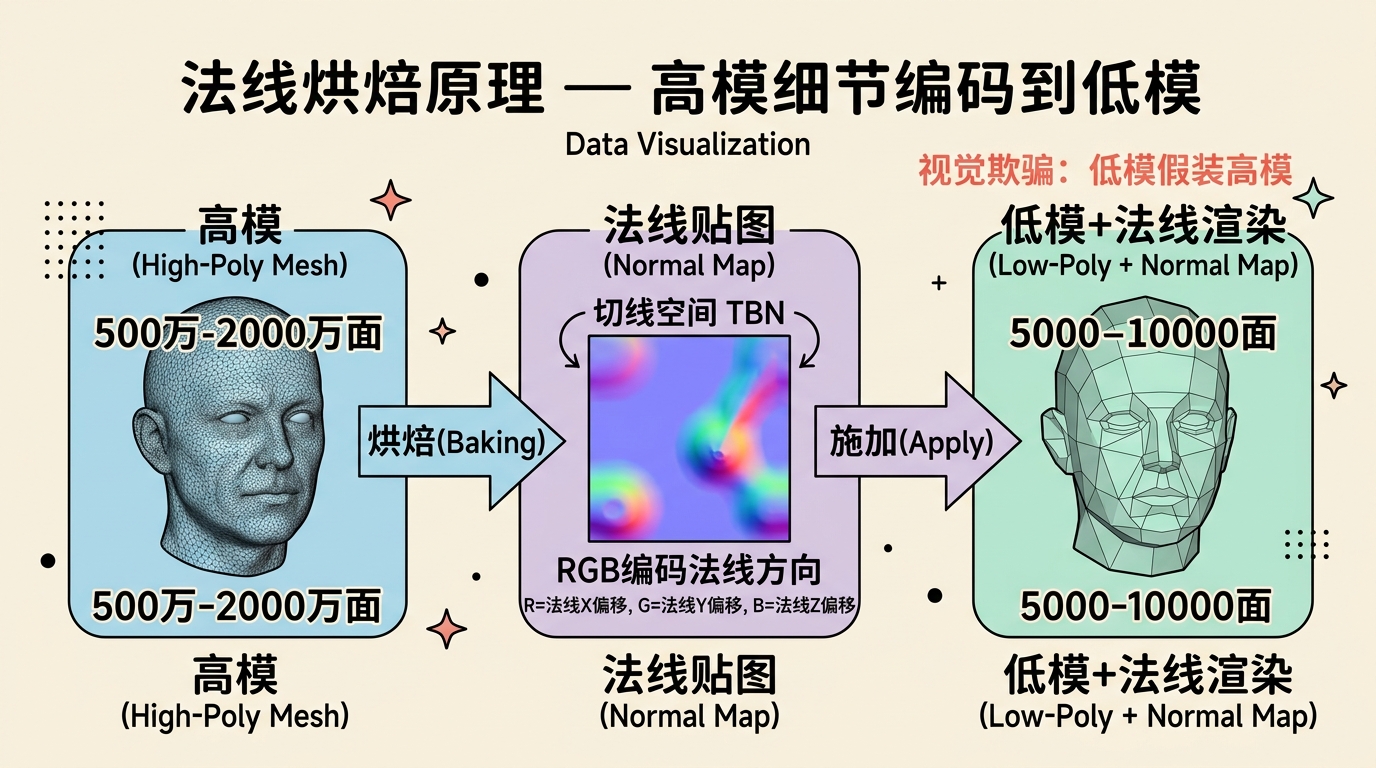

三层解释法示例一:法线烘焙

- 定义层:法线烘焙(Normal Baking)是将高模表面的微观几何法线信息投影到低模表面,存储为一张 RGB 贴图的过程。
- 原理层:其数学本质是将高模表面点投影到低模的切线空间(Tangent Space)中。切线空间由每个顶点的法线(N)、切线(T)、副切线(B = N × T)构成局部坐标系。将世界空间法线转换到此局部坐标系后,大部分向量接近 (0,0,1),可高效存储在 [0,1] 范围的 RGB 纹理中。这使得低模在光照计算时"假装"拥有高模的表面复杂度,而顶点数保持不变。Trade-off 在于:法线贴图无法修复 silhouette 的 polygon 阶梯(因为几何轮廓没有改变),且极端角度下可能出现贴图走样(Aliasing)。
- 实例层:在 Substance Painter 或 Marmoset Toolbag 中,烘焙设置包括笼体(Cage)偏移距离(解决投影穿插)、抗锯齿级别(4x-16x)、贴图分辨率(2K/4K/8K)。一个角色全身的法线贴图烘焙需 30 分钟-2 小时。

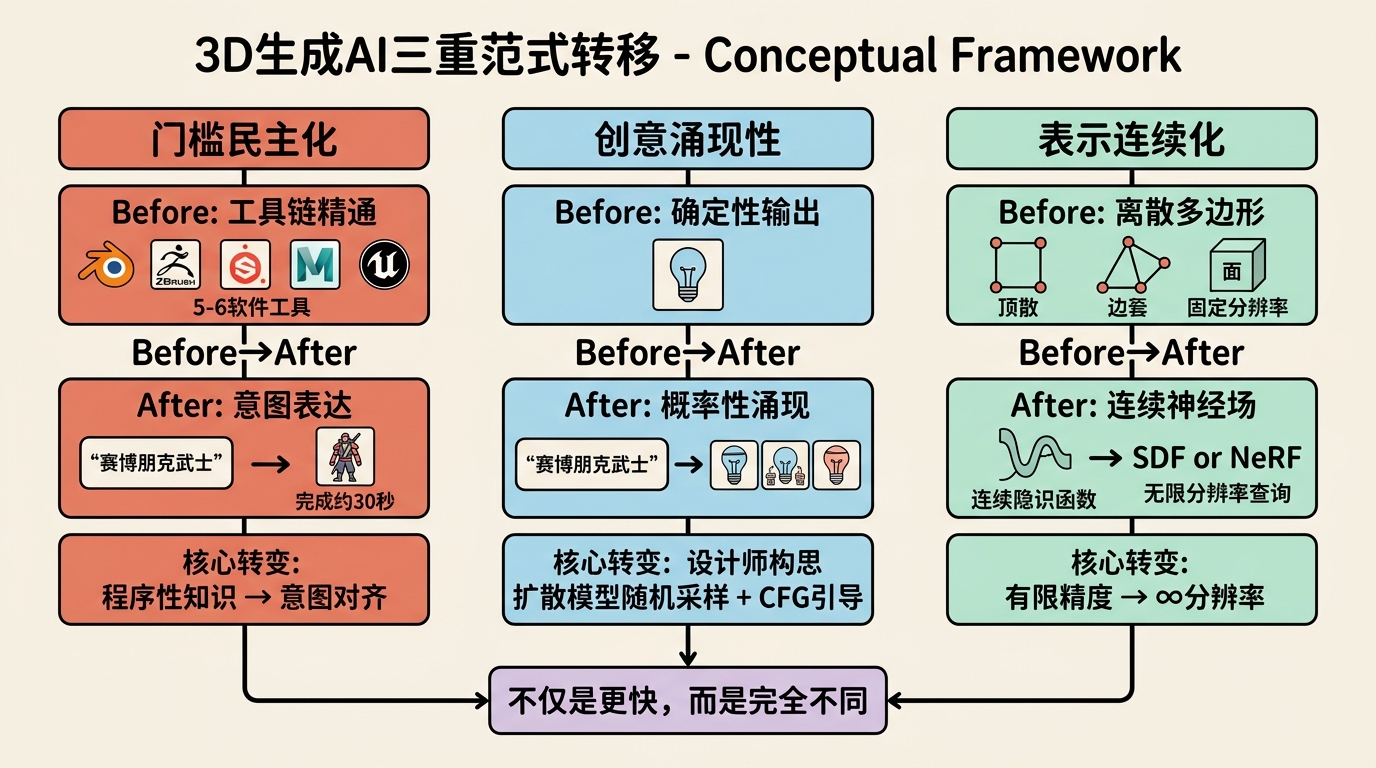

1.2 三重范式转移:不仅是更快,而是完全不同

1.2.1 门槛民主化:从工具链精通到意图表达
定义层:门槛民主化指 3D 内容创作的核心能力要求,从掌握复杂软件操作和图形学知识,转变为通过自然语言或图像表达创意意图。
原理层:传统管线要求创作者在陈述性知识之外,掌握大量的程序性知识。这包括:理解非线性变形的数学本质、掌握 UV 切割的几何直觉、记忆数十种快捷键、管理多软件文件格式互导(FBX/OBJ/USD 的兼容性陷阱)。学习曲线陡峭到需要 2-5 年才能成为合格通才。AI 工具通过**意图对齐(Intent Alignment)**将中间操作步骤封装进神经网络的黑箱中,用户只需提供高维目标描述(文本提示或参考图),模型在潜空间中搜索最优解并解码为 3D 表示。
实例层:对比两种工作流:
- 传统工具链:Blender(建模+UV+基础绑定)→ ZBrush(雕刻)→ RizomUV(展UV)→ Substance Painter(纹理)→ Maya(动画+渲染)→ Unreal Engine(实时预览),涉及 5-6 个软件。
- AI 工具链:Meshy.ai 输入文本 “a cyberpunk samurai with neon katana”,约 30 秒后获得带贴图的 3D 模型,支持直接下载 USDZ/GLB/FBX。CSM.ai 上传一张 2D 角色概念图,自动推断深度、重建几何、生成纹理。Luma AI 围绕真实物体拍摄视频,通过 NeRF 重建,导出 mesh。
1.2.2 创意涌现性:概率之井中的意外之喜
定义层:创意涌现性(Emergent Creativity)指生成模型在服从用户提示的前提下,产出超出用户显式描述、却又合理且新颖的设计变体的能力。
原理层:这一现象的数学根源在于扩散模型的随机采样机制。扩散模型从纯噪声出发,通过反向去噪过程逐步恢复数据。每一步去噪都引入了随机性,且从高斯分布中采样不同的初始噪声 $x_T$ 会导致模型收敛到数据流形上的不同点。此外,**分类器无关引导(CFG)**通过有条件预测和无条件预测的插值,控制生成结果对提示词的忠实度与多样性之间的 Trade-off。
1.2.3 表示连续化:从离散多边形到连续神经场
定义层:表示连续化指 3D 对象从离散的顶点-边-面集合向连续的、可无限分辨率查询的函数表示(神经场)的转变。
原理层:传统网格是离散表示——顶点坐标存储在 float32 数组中。这种表示的本质限制在于:其几何分辨率在创建时就被固定。当你放大一个球体网格,最终会看到多边形边缘。而神经场(如 NeRF、SDF)将 3D 几何编码为神经网络的权重,网络函数可以在任意空间坐标上查询。由于神经网络是连续函数的组合,其隐式表示具有无限分辨率的特性——理论上可以在任意尺度查询而不会产生几何锯齿。

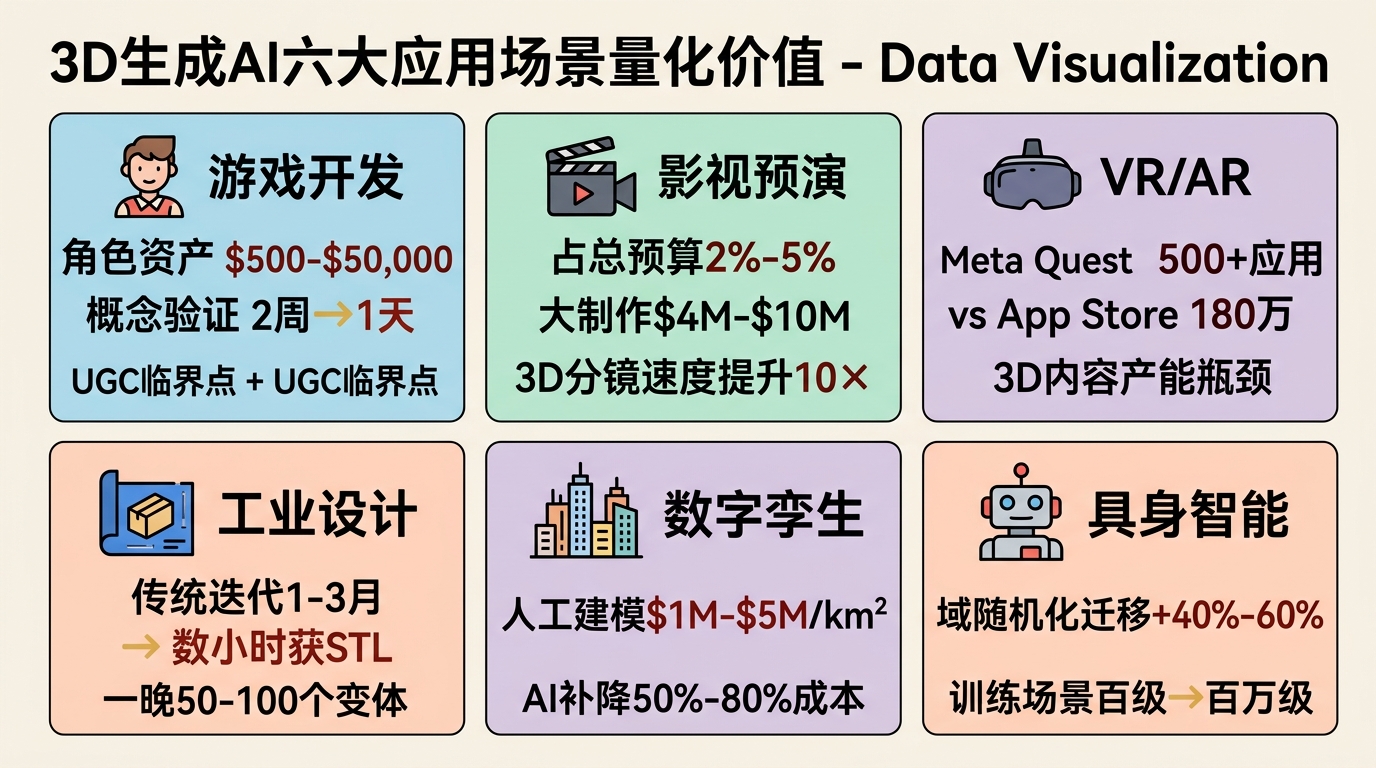

1.3 应用场景的量化价值

1.3.1 游戏开发
3A 游戏中一个高品质角色资产的外包成本为 $500-$5,000,复杂主角可达 $10,000-$50,000。AI 生成将概念验证周期从 2 周缩短到 1 天。更深远的影响是 UGC 生态的临界点:当用户创建 3D 资产的时间成本从数周降到数分钟,平台的内容供给曲线将从线性增长转向指数增长。
1.3.2 影视预演
传统 Previs 占影片总预算的 2%-5%,大制作可达 $4M-$10M。AI 生成将 3D 分镜的制作速度提升一个数量级。
1.3.3 VR/AR
Meta Quest Store 约 500+ 应用,而 Apple App Store 超过 180 万。VR 内容稀缺的核心瓶颈是3D 内容产能。
1.3.4 工业设计
汽车外形设计传统迭代周期 1-3 个月。AI 生成允许设计师在数小时内获得可 3D 打印的 STL 文件,并可在一晚生成 50-100 个设计变体。
1.3.5 数字孪生
智慧城市人工建模成本为 $1M-$5M/平方公里。AI 补全构成混合流程:扫描获取骨干几何 → AI 填补缺失细节和纹理,成本降低 50%-80%。
1.3.6 具身智能
域随机化(Domain Randomization)可将抓取成功率从仿真到真实的迁移提升 40%-60%。AI 生成场景将训练场景多样性从百级跃升到百万级。

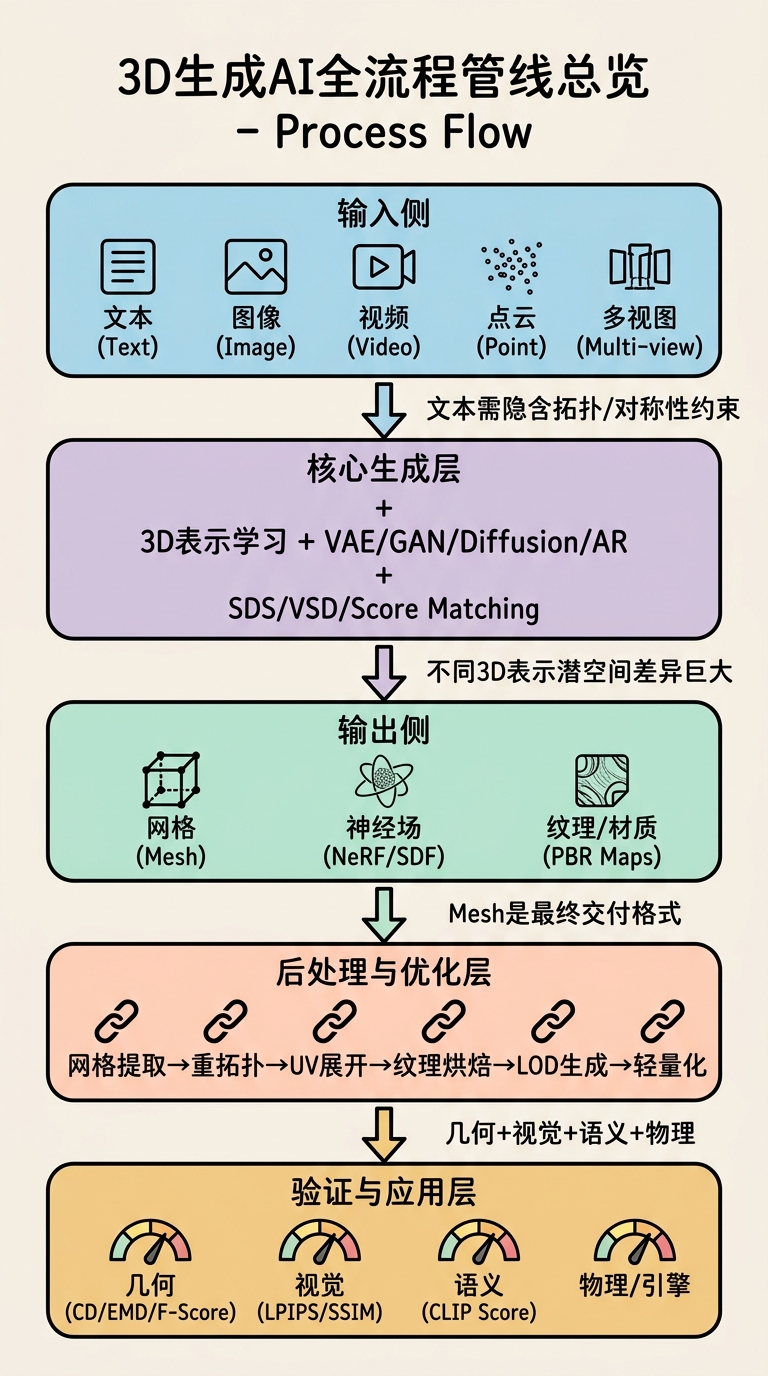

1.4 全流程管线总览

| |
输入侧详解:
- 文本:3D中Prompt Engineering的特殊之处在于需隐含拓扑约束、对称性、功能性描述
- 图像:单图像重建面临单目深度估计的本质歧义性(ill-posed problem);多图像通过SfM/MVS消解歧义
- 视频:时序多视图提供自监督信号(相邻帧构成小基线立体对)
- 点云:LiDAR/RGB-D传感器特性(线束数、深度精度衰减、覆盖度)
- 多视图:相机内参K与外参(R,t)的格式,稀疏视图vs密集视图的权衡
核心生成层详解:
- 不同3D表示的潜空间结构差异巨大
- VAE/GAN/Diffusion/AR在3D中的适配挑战各不相同
输出侧详解:
- 流形(Mesh)和水密(Watertight)的严格定义
- NeRF/SDF/占用场的输出格式差异
- 纹理图集 vs 过程纹理 vs 神经纹理
1.5 “智能初稿”:AI 在 3D 管线中的合理定位

为什么 AI 目前不能做到"一键成品"?
- 几何精度不足:AI 生成的 mesh 常在细节区域出现漂浮几何、面片穿插或过度平滑
- 拓扑不符合动画需求:生成模型优化的是表面重建损失,而非拓扑质量
- UV 质量不稳定:自动 UV 展开在复杂生物体上常产生碎片化 UV 岛
- 材质不遵循 PBR 规范:Base Color 中可能嵌入光照阴影、Metallic 出现不合理中间值

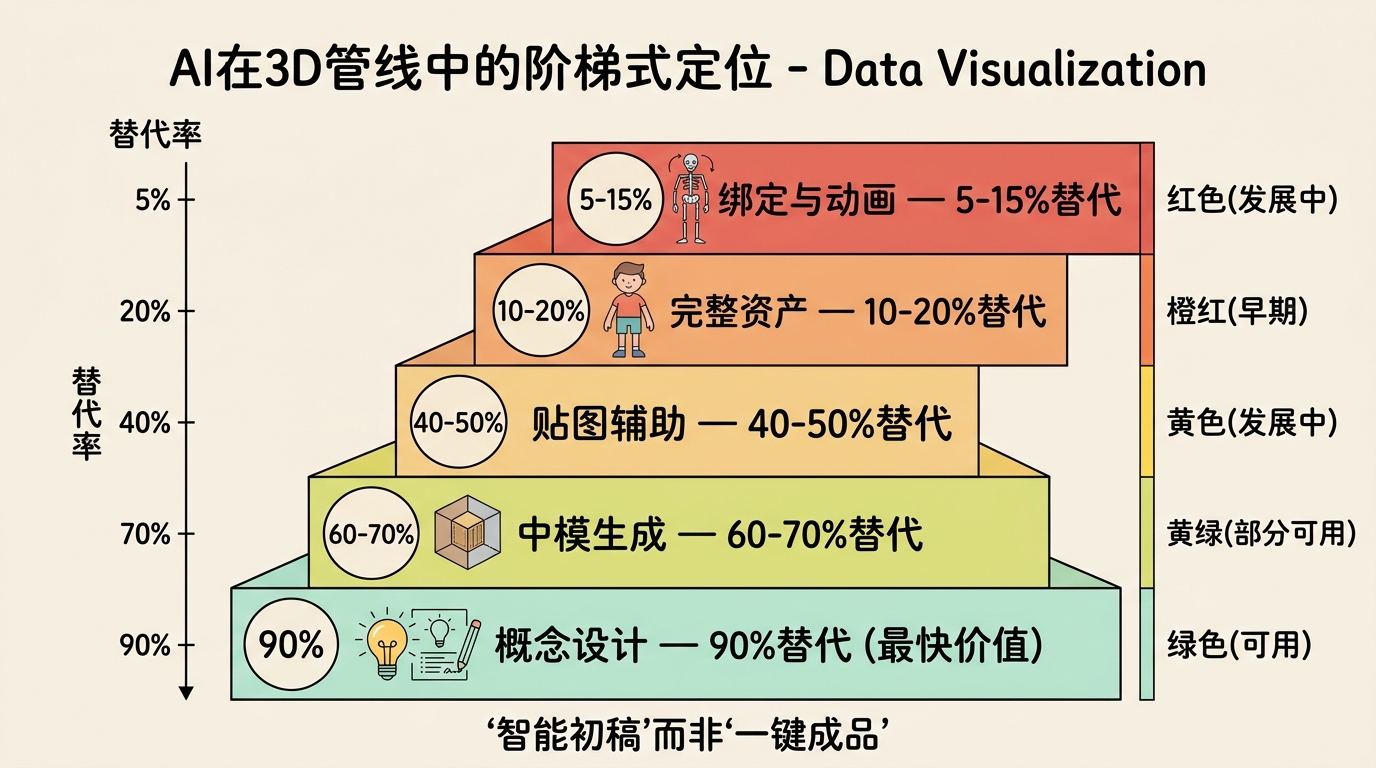

AI 在管线中的阶梯式定位
第一层:概念设计 —— 90% 替代(最快价值) 第二层:中模生成 —— 60-70% 替代 第三层:贴图辅助 —— 40-50% 替代 第四层:完整资产 —— 10-20% 替代 第五层:绑定与动画 —— 5-15% 替代

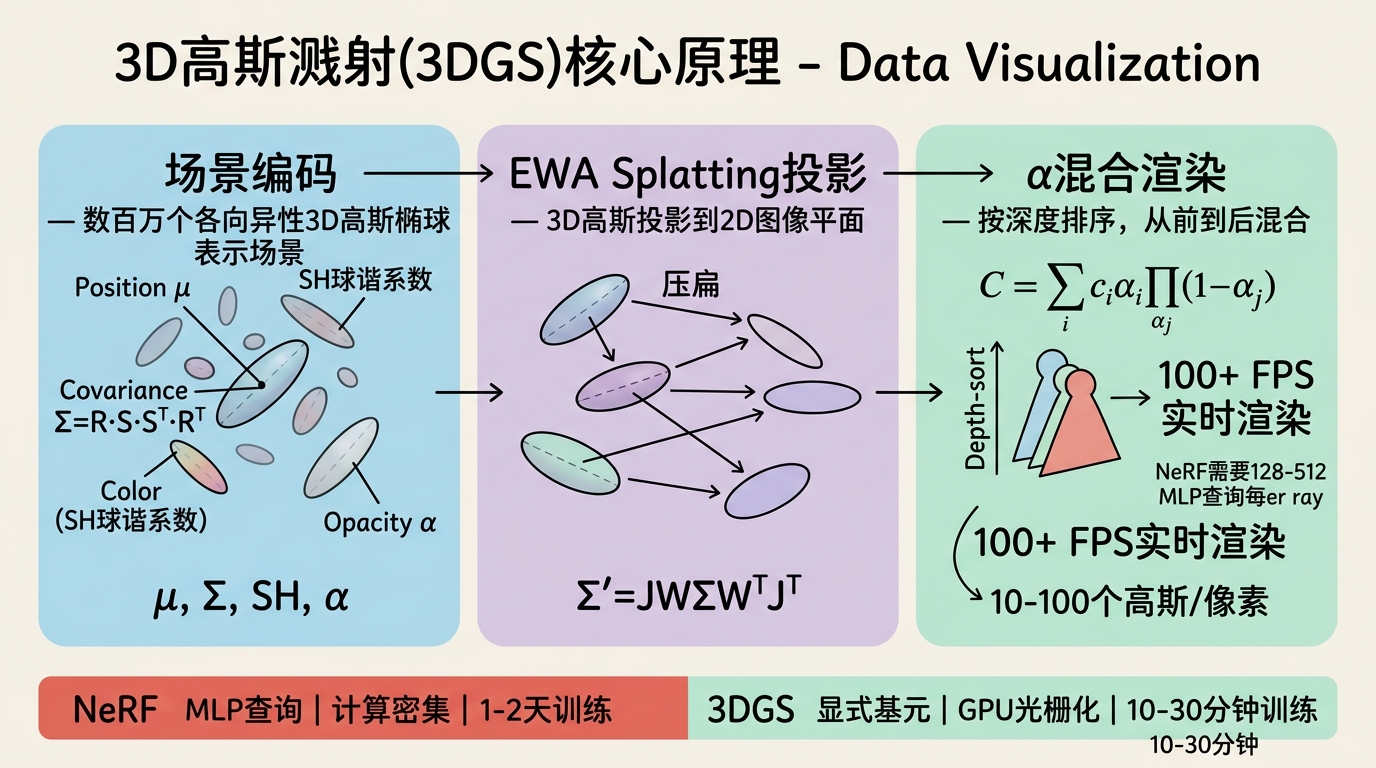

三层解释法示例二:3D 高斯溅射(3D Gaussian Splatting)

- 定义层:用数百万个各向异性3D高斯椭球来编码几何和外观,通过可微光栅化实现实时渲染的显式三维场景表示。
- 原理层:为什么比 NeRF 快?NeRF 需要为每条光线上的数百个采样点查询 MLP;3DGS 将场景"硬化"为离散高斯原语,可通过 GPU 光栅化管线直接投影。Trade-off 是显存占用高且编辑不如网格直观。
- 实例层:Inria 的原始 3DGS 实现 可在 RTX 3090 上以 100+ FPS 渲染;Luma AI、Polycam 已将其集成到消费级应用中。
三层解释法示例三:符号距离场(SDF)
- 定义层:$f: \mathbb{R}^3 \to \mathbb{R}$,其中 $|f(x)|$ 为到最近表面距离,符号表示内外。
- 原理层:SDF 的梯度 $\nabla f$ 在表面附近等于法线。支持布尔运算(min/max)、偏移($f(x)-r$)、圆滑过渡(smooth minimum)。与占用场相比提供亚体素精度。
- 实例层:NeuS 用 SDF + 体渲染达到亚毫米重建精度;Unreal Engine 5 的 Lumen 使用 Mesh SDF 进行光线步进。
1.6 思考题
- 对比摄影术诞生时画家群体的反应,3D 生成 AI 对 3D 艺术家职业生态的冲击在哪些方面相似?哪些方面因数字经济的特性而完全不同?
- 若一个开放世界游戏需要 2,000 个独特角色资产,传统外包成本 $2,000/角色,AI 生成将中模和纹理环节压缩 70% 但后处理增加 20%,计算总成本变化。
- 你正在为 VR 社交平台选择 3D 生成后端,请从渲染性能、编辑灵活性、存储传输、跨平台兼容性四维度建立决策矩阵。
- 扩散模型的随机性带来创意涌现,但也导致不可复现性。如果你是 3A 工作室技术总监,如何设计工程化解决方案?
- AI 生成的无限训练场景对机器人泛化能力的提升是否存在边际递减?
本章为后续技术深度章节奠定了概念基础。建议先通过 Blender 跟随一个基础角色建模教程实际操作 2-4 小时,建立具身认知。
